Installation
5.4.3

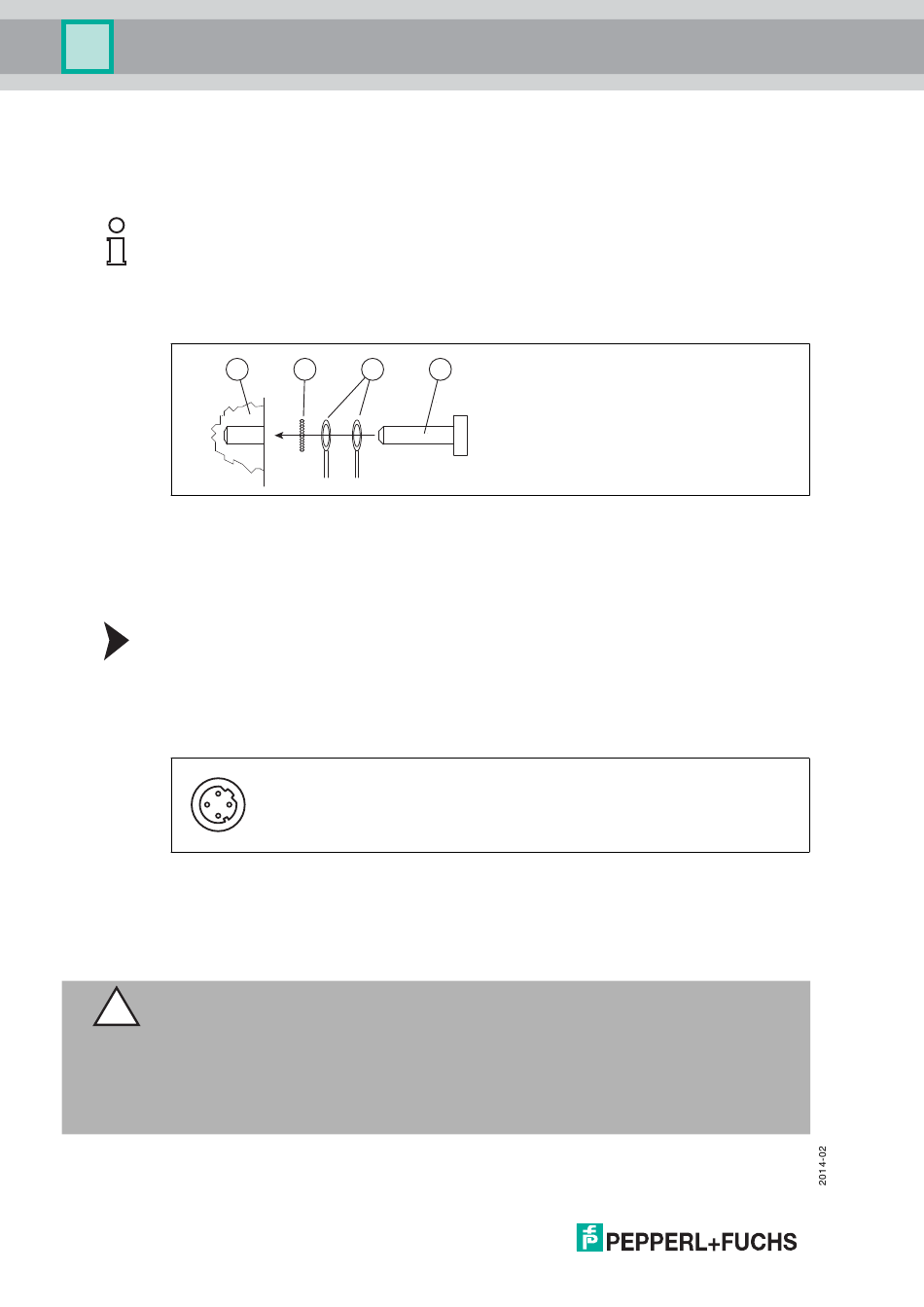

Erdungsanschluss

Die IDENTControl Compact Auswerteeinheit schließen Sie über eine Schraube rechts unten
am Gehäuse an die Erde an.
Hinweis!
Um eine sichere Erdung zu gewährleisten, müssen Sie die Zahnscheibe zwischen den
Quetschverbindern und dem Gehäuse montieren.
Verwenden Sie einen Schutzerde-Leiter mit einem Leitungsquerschnitt von mindestens
2
4 mm .
1
1 Gehäuse
2 Zahnscheibe
3 Quetschverbinder
4 Sicherungsschraube
IDENTControl Compact an Erde anschließen
Schrauben Sie den Schutzerde-Leiter mit einem Quetschverbinder an das Gehäuse an.
5.4.4

Anschlusshinweise zum Ethernet

Für den Anschluss der IDENTControl Compact Auswerteeinheit an ein Ethernet-Netzwerk
verwenden Sie die D-codierte M12-Buchse und das Kabel V1SD-G-5M-PUR-ABG-V45-G.
1
4
3
1 Tx+
2 Rx+
3 Tx-
4 Rx-
Vorsicht!
Elektromagnetische Störungen
Funktionsstörung des Geräts durch EMV-Einflüsse.
Die M12-Buchse ist mit dem geerdeten Gehäuse galvanisch verbunden. Die EtherNet/IP-
Spezifikation empfiehlt, kein Kabel einzusetzen, bei dem der Schirm beidseitig mit dem
Stecker verbunden ist. Um Störungen zu vermeiden, empfehlen wir Ihnen dennoch, Kabel mit
durchgehendem Schirm zu verwenden.
