IC-KP2-2HB17-2V1D
Befehle
Die Data Hold Time ist die Zeit, nach der die Auswerteeinheit das Eingangsdatenfeld
überschreiben darf. Wählen Sie diese Zeit so, dass sie größer ist als die Zykluszeit der SPS.
Falls zwei Datenträger direkt nacheinander gelesen werden, bleibt der Code des zuerst
gelesenen Datenträgers für die eingestellte Zeit im Eingangsdatenfeld.Danach wird der
nächste Code eingetragen.
7.9.3 Inbetriebnahme: Zuweisung von Gerätenamen, Blinken der LED
Innerhalb eines Profinet IO-Systems müssen die IO-Devices eindeutige Gerätenamen haben.
Über den Gerätenamen und die IP-Adresse werden die IO-Devices im Netz identifiziert.
Sie vergeben den Gerätenamen mit Hilfe des Projektierungswerkzeugs ("Geräte-Taufe"). Dazu
wählen Sie aus der Liste der Geräte das IO-Device anhand seiner MAC-Adresse aus. Wählen
Sie einen eindeutigen Gerätenamen und weisen Sie diesen Namen dem IO-Device zu.
Projektierungswerkzeuge bieten die Möglichkeit, eine LED des Gerätes blinken zu lassen. Falls
Sie mehrere gleiche Geräte am Netzwerk angeschlossen haben, können Sie mit dieser
Funktion jedes einzelne Gerät identifizieren. Dazu wählen Sie das IO-Device anhand seiner
MAC-Adresse aus, und starten das Blinken. Beim angesprochenen IO-Device blinkt die LED
"PWR/ERR".
Die genaue Vorgehensweise für die Vergabe des Gerätenamens und für die Blinkfunktion
entnehmen Sie bitte der Dokumentation des Projektierungswerkzeugs, das Sie einsetzen.
Wenn Sie den Gerätenamen zugewiesen haben, laden Sie die geänderte Konfiguration in den
IO-Controller. Der IO-Controller vergibt dann automatisch eine IP-Adresse an das IO-Device.
7.9.4 Datenübertragungsstatistik
Am Beispiel der Software Step7 von Siemens sehen Sie ein Engineeringtool, dass Ihnen eine
Datenübertragungsstatistik bietet.
In der Hardwarekonfiguration HW Konfig können Sie über die Funktionen
"Baugruppenzustand" ein Fenster öffnen. Wählen Sie die Registerkarte "Statistik" aus, um die
statistische Daten zur Telegrammübertragung abzufragen.

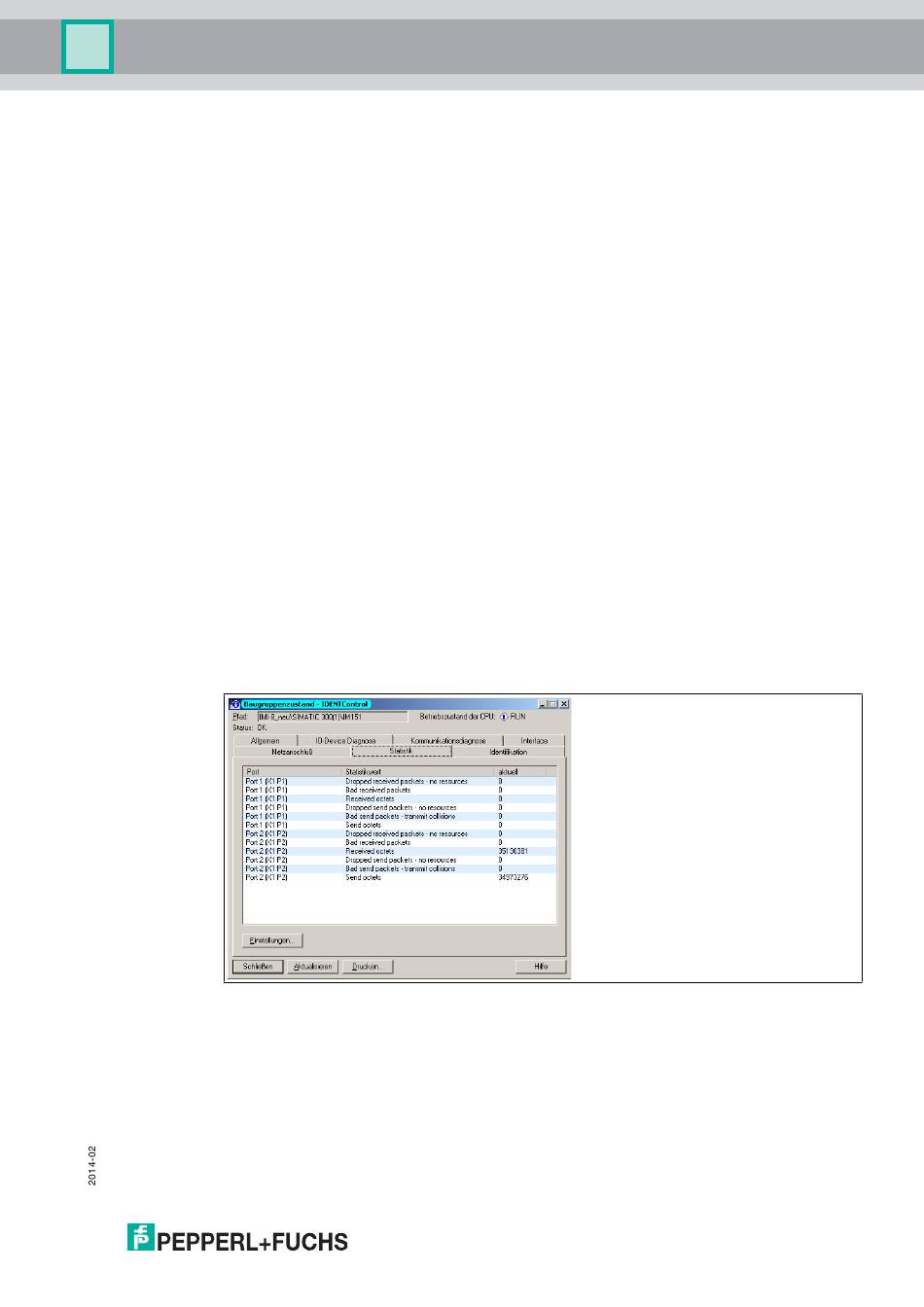

Abbildung 7.3
7.9.5

Topologieerkennung

Um Mehraufwand bei Inbetriebnahme und Diagnose zu vermeiden, definiert Profinet ein
Verfahren zur Topologie-Erkennung. Dabei wird in der übergeordneten Steuerung die
Anlagentopologie grafisch angezeigt. Die Daten zur Topologiedarstellung sind im Physical
Device (PDEV) des IDENTControl-Geräts gespeichert.
Am Beispiel der Software Step7 von Siemens sehen Sie ein Engineeringtool, dass Ihnen mit
einem Topologie-Editor die Möglichkeiten der Topologieerkennung bietet.
49
