IC-KP2-2HB17-2V1D
Installation
5.3

Montage

Falls Sie die IDENTControl Compact auf einer Hutschiene befestigen möchten, empfehlen wir
Ihnen, die Montagehilfe ICZ-MH05-SACB-8 zu verwenden.
Hinweis!
Der Drehschalter, mit dem Sie die Geräteadresse einstellen können, ist an der Unterseite der
IDENTControl Compact. Nach der Montage der IDENTControl Compact ist dieser
Drehschalter nicht mehr frei zugänglich.
Stellen Sie den Drehschalter ein, bevor Sie die IDENTControl Compact montieren (siehe
Kapitel 6.4).
5.4 Geräteanschluss
Durch den elektrischen Anschluss über Steckverbinder ist eine einfache Installation möglich.
5.4.1

Spannungsversorgung

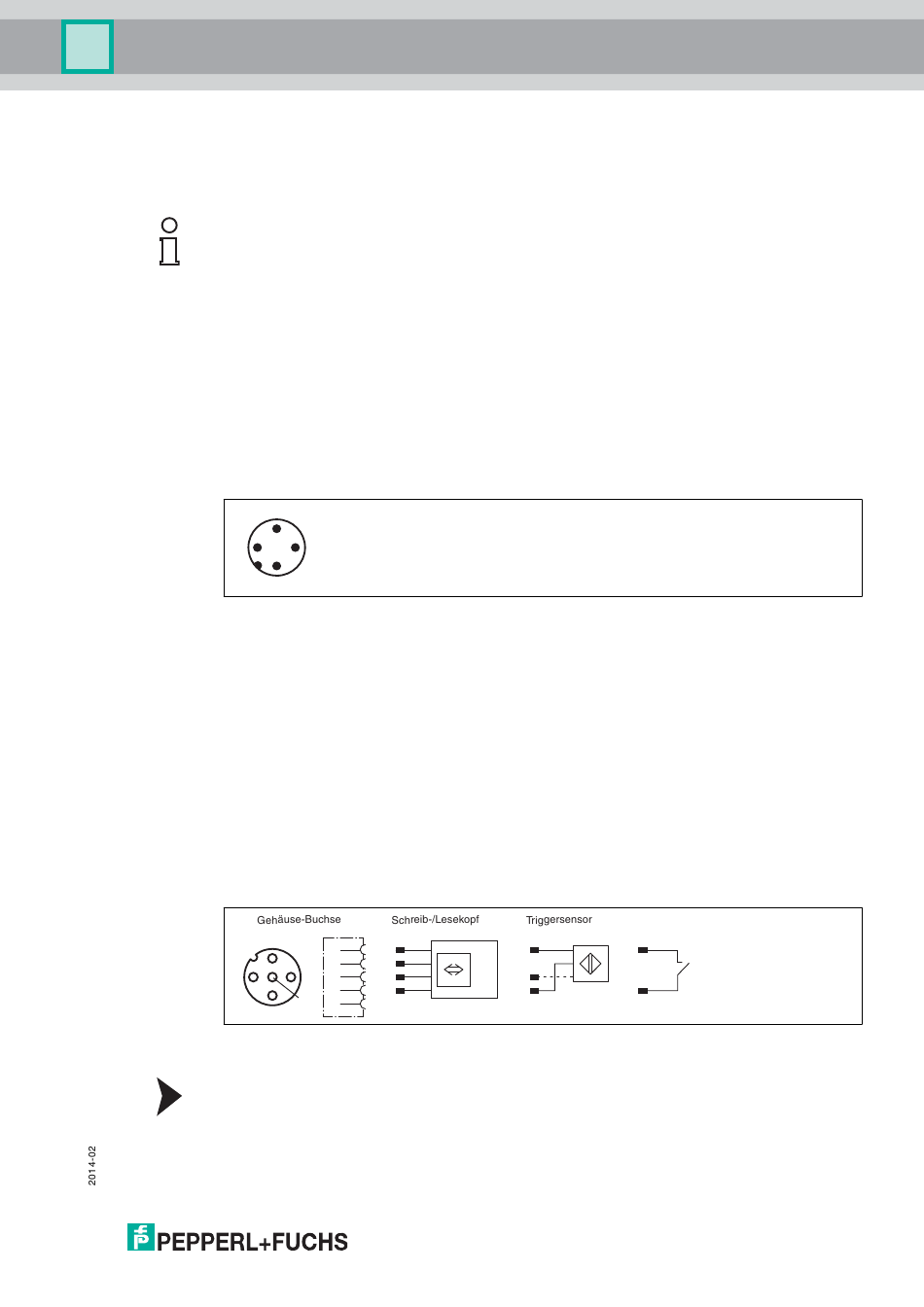

Die Spannungsversorgung schließen Sie an über eine M12-Steckverbindung an. Dazu
befindet sich am Gehäuse ein Stecker mit folgender Pinbelegung:
4
1
2
1 + 24 V
2 NC
3 GND
4 NC
Passende Anschlusskabel siehe Kapitel 4.2.2.
5.4.2

Schreib-/Lesekopf und Triggersensoren

An die IDENTControl Compact können Sie bis zu zwei Schreib-/Leseköpfe (125 kHz oder
13,56 MHz) oder Schreib-/Leseköpfe mit elektromagnetischer Kopplung (UHF mit 868 MHz)
anschließen.
Statt eines Schreib-/Lesekopfs können Sie an der Buchse 1 oder 2 einen Triggersensor
anschließen. Den Triggersensor können Sie einem Schreib-/Lesekopf zuordnen. Der
Triggersensor muss plusschaltend sein.
2
1
4
Passende Schreib-/Leseköpfe siehe Kapitel 4.1.1, passende Anschlusskabel siehe Kapitel
4.2.1.
Schreib-/Leseköpfe anschließen
Schließen Sie die Schreib-/Leseköpfe bzw. den Triggersensor mit passendem Anschlusskabel
über die M12-Steckverbindung auf der Gehäuseoberseite an.
3
1 +
2 A
3 -
3
4 B
5
5
Triggerschalter
+
Signal
-
