IC-KP2-2HB17-2V1D
Produktbeschreibung
4.7

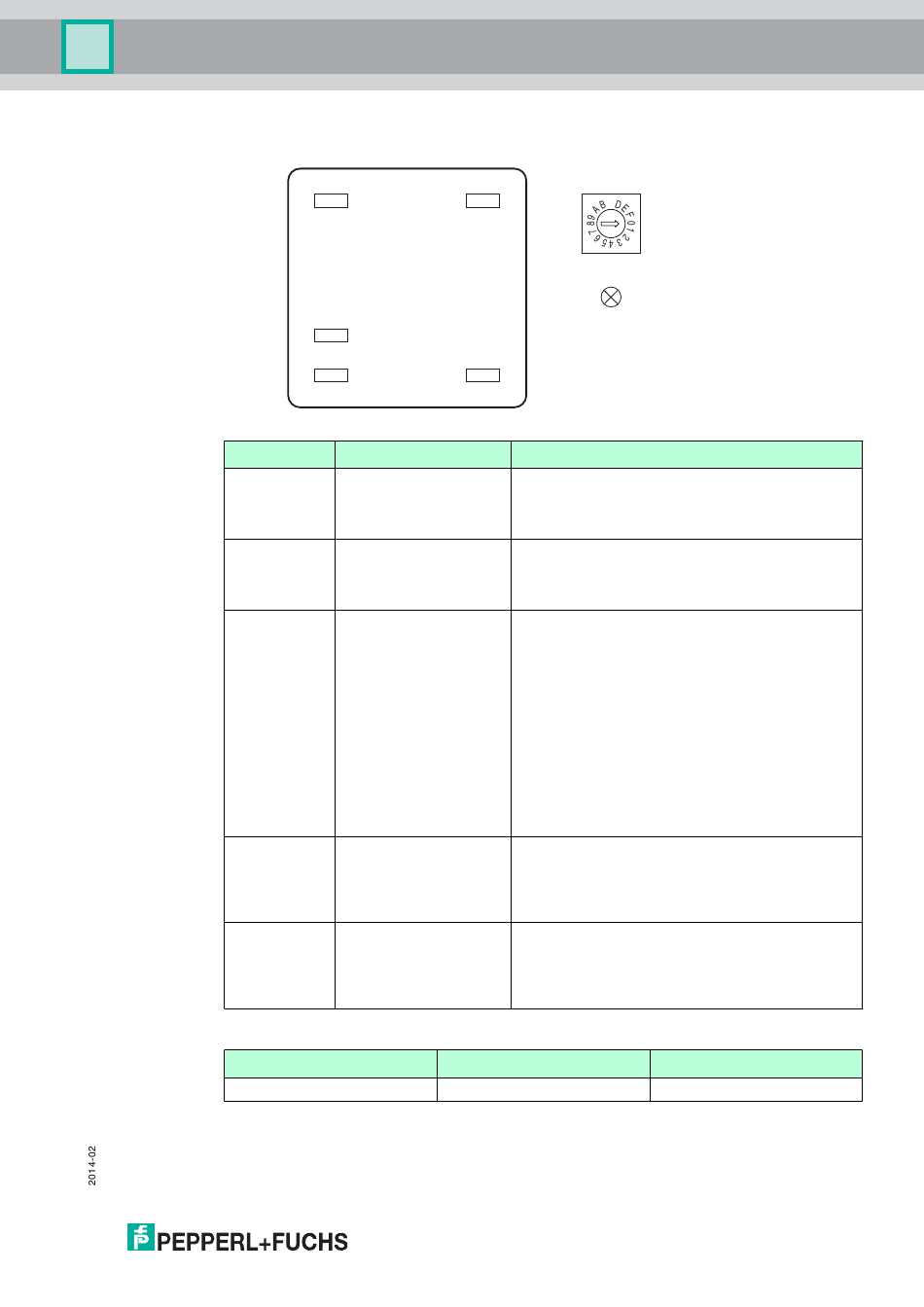

Anzeigen und Bedienelemente

LEDs
Benennung
1
2
CH1
CH2
PWR/ERR
Link/Traffic
ADDR STATE
Bedienelemente
Benennung
Drehschalter
1 2
CH1 CH1 CH2 CH2
PWR/ERR
Link/ Link/
Traffic Traffic
Funktion
Zustandsanzeige der
Schreib-/Leseköpfe
Anzeige der
angeschlossenen
Schreib-/Leseköpfe
(Kanal)
Zustandsanzeige der
IDENTControl Compact
Verbindung/ Netzwerk-
Aktivität für den
jeweiligen Kanal (1/2)
Zustandsanzeige für
Adresseinstellung
Funktion
Einstellung der Geräteadresse 0 ... F
C
Address
configuration
Address
state
Zustandsbeschreibung
LED leuchtet grün, wenn ein Befehl am Schreib-
/Lesekopf aktiv ist.
LED leuchtet ca. 1 Sekunde lang gelb, wenn ein
Befehl erfolgreich ausgeführt wurde.
LED leuchtet grün, wenn ein Schreib-/Lesekopf an
Kanal 1 oder an Kanal 2 angeschlossen ist.
LED leuchtet rot bei einem Konfigurationsfehler.
LED leuchtet grün, wenn die IDENTControl
Compact an eine Energieversorgung
angeschlossen ist und das Interface betriebsbereit
ist.
LED leuchtet rot, falls ein Hardware-Fehler vorliegt
oder ein Profinet-Name zugewiesen wurde und
keine Profinet-Verbindung besteht.
LED leuchtet gelb, während die IDENTControl
Compact startet. Der Startvorgang dauert ca. 20
Sekunden
LED blinkt grün, wenn die IDENTControl Compact
über die Profinet-Funktion "Blinken" angesprochen
wird oder es zu einem internen Datenüberlauf
(Data overflow) gekommen ist.
LED ist aus bis zur ersten Kommunikation über
Ethernet.
LED leuchtet grün, wenn Verbindung zum
Netzwerk besteht.
LED blinkt gelb im Rhythmus der Sendedaten.
LED blinkt grün, wenn die IDENTControl Compact
bereit ist für die Eingabe der Adresse über den
Drehschalter.
LED leuchtet grün, wenn eine Ziffer der Adresse
über Drehschalter erfolgreich eingegeben ist.
Einstellmöglichkeit
