IC-KP2-2HB17-2V1D
Befehle
In der Hardwarekonfiguration HW Konfig können Sie sich die Verschaltung der am Netz
angeschlossenen Profinet-Geräte anzeigen lassen. Die angeschlossenen Geräte müssen mit

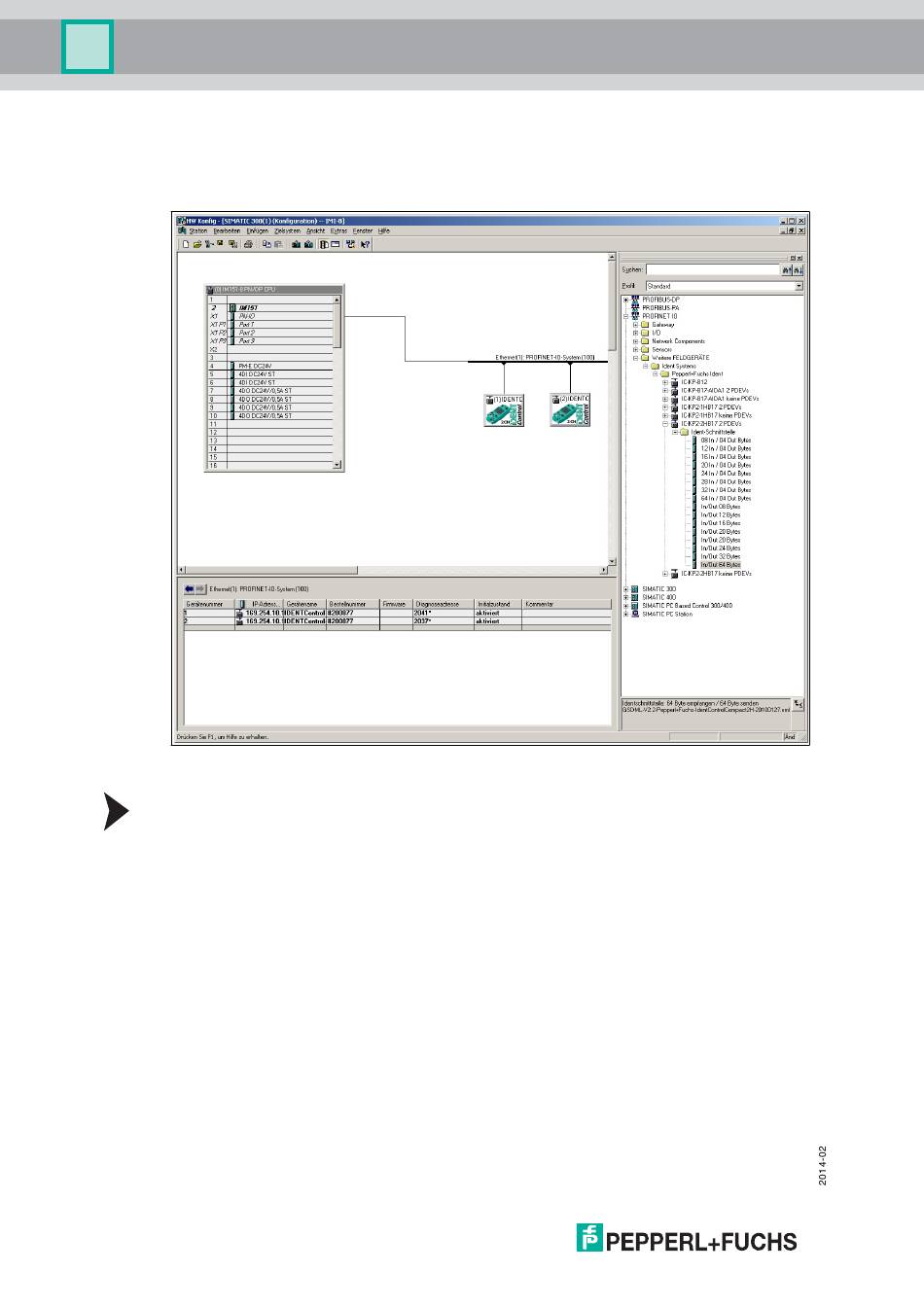

dem zweiten Device Acces Point (DAP2) eingebunden werden. In der folgenden Grafik sehen
Sie beispielhaft ein IC-KP2-2HB17-2V1D mit 2 PDEV.
Abbildung 7.4
Topologie-Editor öffnen:
1. Öffnen Sie den Topologie-Editor, indem Sie auf der Ethernetverbindung die rechte Mausta-
ste drücken und anschließend den Menüpunkt "PROFINET IO Topologie ..." anklicken.
50
HW Konfig / Siemens Step7
