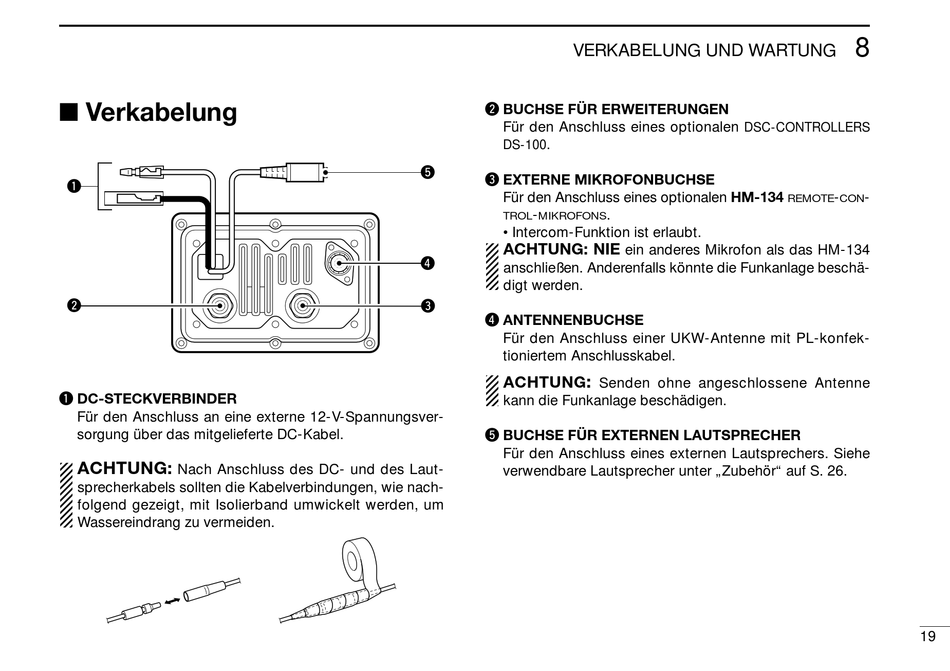

Verkabelung
q
w
q DC-STECKVERBINDER
Für den Anschluss an eine externe 12-V-Spannungsver-
sorgung über das mitgelieferte DC-Kabel.
ACHTUNG:
Nach Anschluss des DC- und des Laut-
sprecherkabels sollten die Kabelverbindungen, wie nach-
folgend gezeigt, mit Isolierband umwickelt werden, um
Wassereindrang zu vermeiden.
VERKABELUNG UND WARTUNG
w BUCHSE FÜR ERWEITERUNGEN
Für den Anschluss eines optionalen
.
DS-100
t
e EXTERNE MIKROFONBUCHSE
Für den Anschluss eines optionalen HM-134
-
TROL
MIKROFONS
• Intercom-Funktion ist erlaubt.
ACHTUNG: NIE
r
anschließen. Anderenfalls könnte die Funkanlage beschä-
digt werden.
e
r ANTENNENBUCHSE
Für den Anschluss einer UKW-Antenne mit PL-konfek-
tioniertem Anschlusskabel.
:
ACHTUNG
Senden ohne angeschlossene Antenne
kann die Funkanlage beschädigen.
t BUCHSE FÜR EXTERNEN LAUTSPRECHER
Für den Anschluss eines externen Lautsprechers. Siehe
verwendbare Lautsprecher unter „Zubehör" auf S. 26.
DSC-CONTROLLERS
.
ein anderes Mikrofon als das HM-134
8
-
-
REMOTE
CON
19
