8

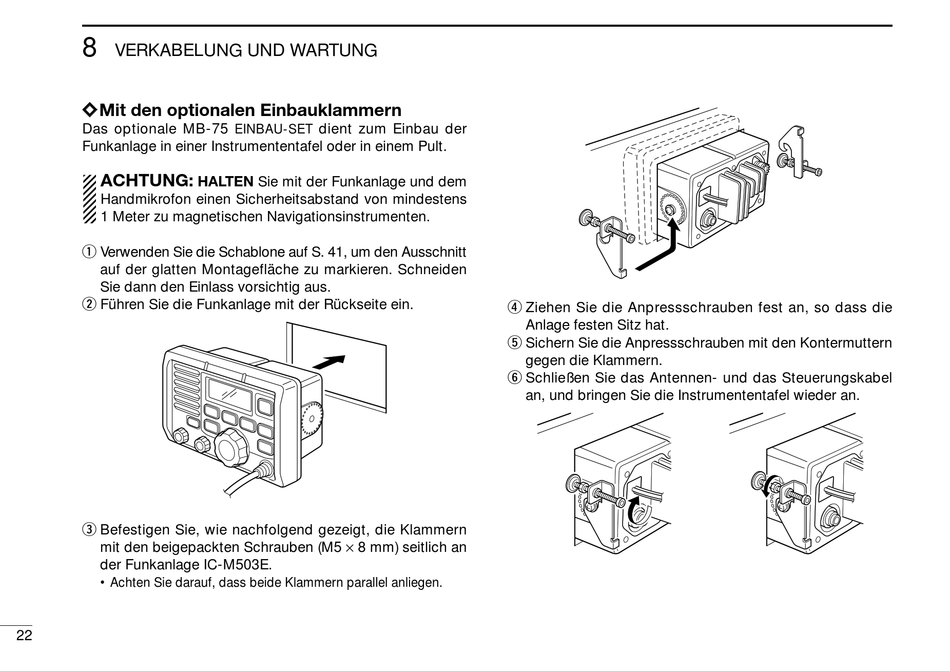

VERKABELUNG UND WARTUNG
ï ï Mit den optionalen Einbauklammern
Das optionale MB-75
Funkanlage in einer Instrumententafel oder in einem Pult.
ACHTUNG:
Handmikrofon einen Sicherheitsabstand von mindestens
1 Meter zu magnetischen Navigationsinstrumenten.
q Verwenden Sie die Schablone auf S. 41, um den Ausschnitt
auf der glatten Montagefläche zu markieren. Schneiden
Sie dann den Einlass vorsichtig aus.
w Führen Sie die Funkanlage mit der Rückseite ein.
e Befestigen Sie, wie nachfolgend gezeigt, die Klammern
mit den beigepackten Schrauben (M5 × 8 mm) seitlich an
der Funkanlage IC-M503E.
• Achten Sie darauf, dass beide Klammern parallel anliegen.
22
dient zum Einbau der
EINBAU-SET
HALTEN Sie mit der Funkanlage und dem
r Ziehen Sie die Anpressschrauben fest an, so dass die
Anlage festen Sitz hat.
t Sichern Sie die Anpressschrauben mit den Kontermuttern
gegen die Klammern.
y Schließen Sie das Antennen- und das Steuerungskabel
an, und bringen Sie die Instrumententafel wieder an.
