RAVAGLIOLI S.p.A.

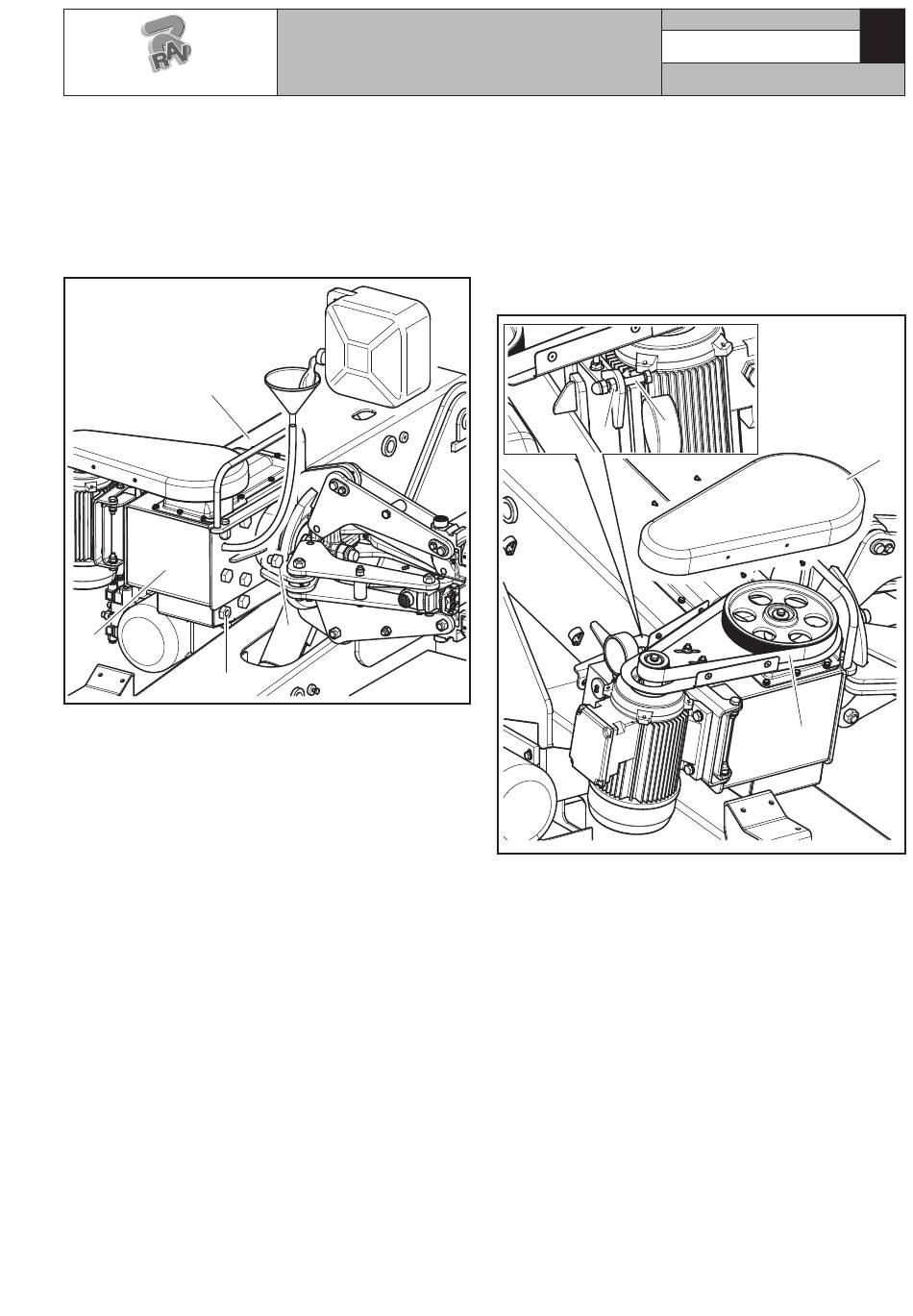

A. Die ganze Halterung (Abb. 45 Pkt. 1) in Horizon-
talstellung positionieren, dann das Ölsniveau im
Untersetzungsgetriebe (Abb. 45 Pkt. 2) kontrol-
lieren; muss das Ölstandsfenster (Abb. 45 Pkt. 3)
mit Schmierstoff gedeckt werden, den Verschluss-
deckel sonst entfernen (Abb. 45 Pkt. 4) und mit
passenden Schmierstoffe auffüllen, bis das Niveau
wiederherstellen.
Abb. 45
1
2
3
BEDIENUNGS-
UND WARTUNGSHANDBUCH
4
B. Das Straffen des Riemens prüfen (Abb. 46 Pkt. 1):
• Das Obergehäuse (Abb. 46 Pkt. 2) durch den
passenden Spannschrauben entfernen;
• den Riemen (Abb. 46 Pkt. 1) durch die Schrau-
ben (Abb. 46 Pkt. 3) spannen, nachdem die
Mutter (Abb. 46 Pkt. 4) gelockert wird;
• die Klemm-Mutter (Abb. 46 Pkt. 4) nach den
Verstellungsverfahren spannen, dann das Schutz-
gehäuse (Abb. 46 Pkt. 2) wieder montieren.
3
4
7522-M004-02
Seite 38 von 96
G10156.15
Abb. 46
1
DE
2
