RAVAGLIOLI S.p.A.
Die Installation der Maschine erfordert eine Fläche
wie in Abb. 4. Die Aufstellung der Maschine muss
gemäß den angegebenen Proportionen erfolgen. Aus
der Bedienungsposition ist der Bediener in Lage, das
gesamte Gerät und die umgebende Zone einzusehen.
Er muss verhindern, dass sich in dieser Zone nicht
befugte Personen aufhalten oder Gegenstände befin-
den, die gegebenenfalls Gefahrenquellen darstellen
können. Die Maschine muss auf einer vorzugsweise
zementierten oder gefliesten ebenen Fläche montiert
werden. Vermeiden Sie nachgiebige oder nicht befes-
tigte Boden. Die Standfläche der Maschine muss den
während der Arbeit überträgten Belastungen standhal-
ten. Diese Ebene muss eine Tragkraft von zumindest
500 kg/m² aufweisen.
Die Tiefe des befestigten Bodens muss einen guten Halt
der Verankerungsdübel gewährleisten (ausgeschlosse-
nen von Lieferung).
8.3
Beleuchtung
Die Maschine bedarf für die normalen Arbeitsvorgänge
keiner eigenen Beleuchtung. Muss jedoch an einem
ausreichend beleuchteten Platz aufgestellt werden.
Für eine korrekte Beleuchtung sind laut UNI-Norm
10380 Lampen mit einer Gesamtleistung von 800/1200
Watt zu verwenden.
BEDIENUNGS-
UND WARTUNGSHANDBUCH
9.0
MONTAGE DER MASCHINE
JEDER AUCH NUR KLEINSTE
MECHANISCHE EINGRIFF MUSS
DURCH QUALIFIZIERTES FACH-
P E R S O N A L D U R C H G E F Ü H R T
WERDEN.
9.1
Verankerungssystem
Die verpackte Maschine ist durch voreingestellter
Löcher am Rahmen an der Halterungspalette befes-
tigte. Diese Löcher dient auch, die Maschine auf der
Bodenhöhe durch Verankerungsdübel (ausgeschlosse-
nen von Lieferung). Vor dem vollständigen Befestigen
kontrollieren Sie dass, die Verankerungspunkte auf die
gleiche Ebene stellen und korrekt die Befestigungsflä-
che berühren. Anderenfalls unterbauen Sie zwischen

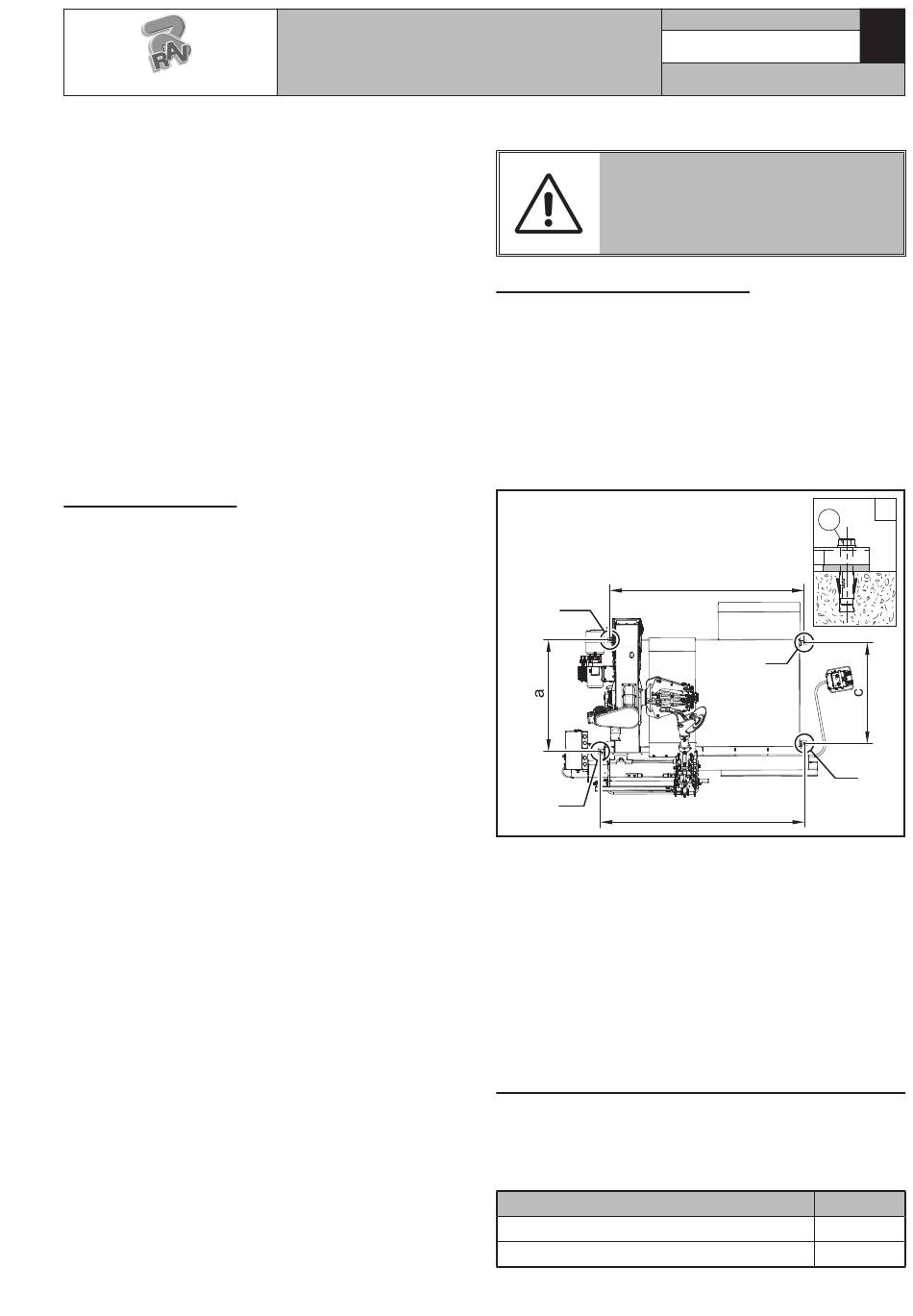

die Maschine und die untere Fläche, wie auf Abb. 5.
a = 1227
b = 2247
c = 1109
d = 2138
X
X
• Bohren Sie 4 Löcher mit einem Durchmesser von 12
mm entsprechend den Löchern am unteren Rahmen
in den Boden;
• die Dübel (ausgeschlossenen von Lieferung) in die
Löcher stecken ein;
• die Maschine mit 4 M12x120 mm Schrauben (aus-
geschlossenen von Lieferung) (Abb. 5 Pkt. 1) (oder
mit 4 12x80 mm Stiftschrauben (ausgeschlossenen
von Lieferung)). Die Schrauben mit einem Anzieh-
drehmoment von 70 Nm ungefähr spannen.
9.2
In der Packung enthaltene Zubehörteile
Im Innern der Verpackung befindet sich eine Schachtel
mit den Zubehörteilen.
Überprüfen Sie, ob alle aufgeführten Bauteile vorhan-
den sind.
Beschreibung
Klemme
Lange Hebel
7522-M004-02
Seite 14 von 96
G10156.15
1
d
X
X
b
Abb. 5
Anzahl
DE
X
1
1
