7522-M004-02
DE
Seite 13 von 96
G10156.15
7.0

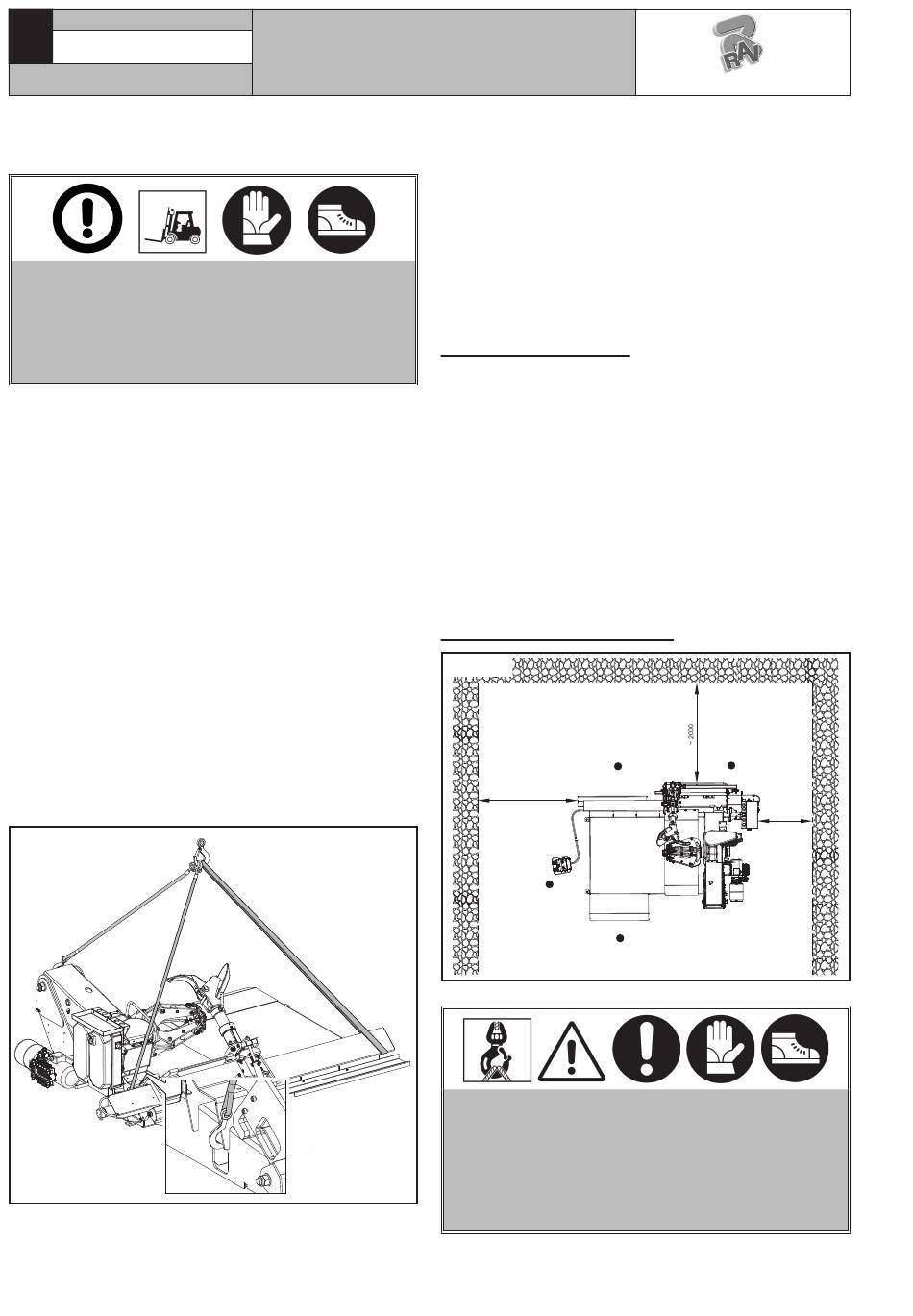

BEWEGUNG
Wenn die Maschine bewegt werden muß.
DIE HEBEVORRICHTUNG MUSS EINE TRAG-
FÄHIGKEIT AUFWEISEN, DIE MINDESTENS
DEM GEWICHT DER MASCHINE ENTSPRICHT
(SIEHE PARAGRAPH TECHNISCHE DATEN).
DIE GEHOBENE VORRICHTUNG NICHT INS
SCHWINGEN KOMMEN LASSEN.
Wenn die Maschine von ihrer normalen Arbeitstellung
zu einer anderen bewegt werden muss, so müssen die
folgenden Anweisungen beim Transport der Maschine
befolgt werden.
• Die scharfen Kanten an den Außenseiten in geeigneter
Weise schützen (Pluribol-Karton).
• Zum Heben keine Stahlseile verwenden.
• Die Spindel völlig mitten auf die Maschine senken,
um eine korrekte Verteilung der Gewichte zu garan-
tieren.
• Den Werkzeugswagen zur Spindel hin auf seinen
Endanschlag bringen.
• Alle Versorgungsquellen von der Vorrichtung ab-
schließen.
• Mit drei ausreichend langem Riemen anschlagen
(mindestens 300 cm), der eine Tragfähigkeit auf-
weist, die mindestens der des Gewichtes der Vor-
richtung entspricht (siehe Abb. 3).
• Mit einer Vorrichtung mit passender Belastbarkeit
anheben und transportieren.
Abb. 3
BEDIENUNGS-
UND WARTUNGSHANDBUCH
8.0
In der Arbeitsumgebung der Vorrichtung müssen die
nachstehenden Grenzwerte eingehalten werden:
• Temperatur: 0° - + 55° C
• relative Feuchtigkeit: 30 - 95% (ohne Tauwasser)
• atmosphärischer Druck: 860 - 1060 hPa (mbar).
Der Einsatz der Vorrichtung in Umgebungen mit beson-
deren Eigenschaften, ist nur erlaubt auf Zustimmung
und Einwilligung des Herstellers.
8.1
Auf Abb. 4 werden die Arbeitstellungen A, B, C, D
angegeben, die in der Beschreibung der Arbeitsphasen
an der Vorrichtung verwendet werden.
A und B sind die Hauptpositionen für den Einbau
und Ausbau des Reifens und für die Blockierung der
Felge an der Spindel, während sind C und D die beste
Positionen um die Verfahren von Wulstabdrücken und
Ausbau des Reifens zu verfolgen.
Ein Arbeiten in diesen Arbeitspositionen ermöglicht auf
jeden Fall mehr Präzision und schneller ausführbare
Arbeitsphasen, sowie einen höheren Sicherheitsgrad
für den Bediener.
8.2
Abb. 4
ARBEITSUMGEBUNG
Arbeitstellung
Installationsfläche
C
~ 2000
B
A
DIE VORRICHTUNG AN EINEM TROCKENEN
UND ÜBERDACHTEN, AUSREICHEND BE-
LEUCHTETEN UND MÖGLICHST GESCHLOS-
SENEN ODER ZUMINDEST DURCH EIN DACH
GESCHÜTZTEN ORT AUFSTELLEN, DER DEN
GELTENDEN NORMEN IN BEZUG AUF SICHER-
HEIT AM ARBEITSPLATZ ENTSPRICHT.
RAVAGLIOLI S.p.A.
D
~ 1000
