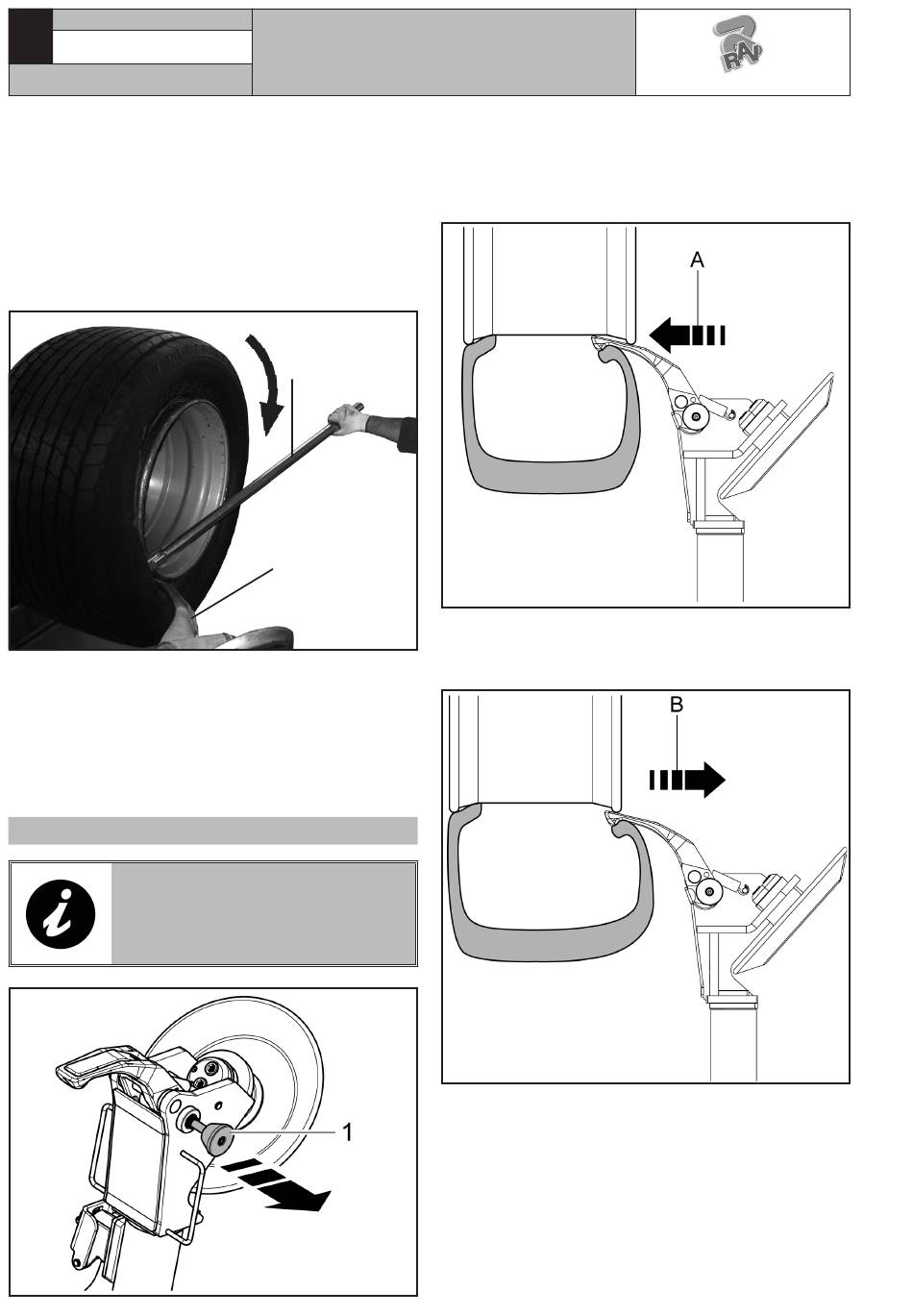

• Die Felge ungefähr 4-5 cm vom Werkzeug entfernen,
so dass ein eventuelles Aushaken des Wulst vom
Werkzeug verhindert werden kann.
• Die Arbeitstellung einnehmen A (Abb. 4).
• Das Werkzeug nach außen hin verschieben (Abb. 21
Pkt. 2), um so ein leichtes Einfügen des Hebels
(Abb. 21 Pkt. 1) zwischen Felge und Wulst zu ermög-
lichen; den Hebel (Abb. 21 Pkt. 1) auf der rechten
Seite des Werkzeugs einfügen (Abb. 21 Pkt. 2).
• Während man den Hebel niedergedrückt hält, das
Rad so lange senken, bis der Felgenrand sich in einem
Abstand von 5 mm vom Krallenwerkzeug befindet.
• Das Rad im Uhrzeigersinn drehen und dabei den
Hebel (Abb. 21 Pkt. 1) auf so lange niedergedrückt
halten, bis des zum vollständigen Abrücken des
Reifenwulstes kommt.
Option
BEVOR DEN AUSBAU DES ERSTEN
WULSTES BEGINNEN, MAN MUSS
DIE TELLER-SPERRVORRICHTUNG
DES WERKZEUGS NACH AUSSEN
HERAUSZIEHEN (ABB. 22 PKT. 1).
BEDIENUNGS-
UND WARTUNGSHANDBUCH
• Den Werkzeugträgerarm an der Außenseite des Rads
Abb. 21
1
2
• Das Werkzeug nach außen hin verschieben (Abb. 24
Abb. 22
ausrichten, dann das Krallenwerkzeug vorrücken
lassen und es zwischen Felge und Wulst einfügen und
so lange einschieben bis es am Wulst selbst einhakt
(siehe Abb. 23 Pkt. A).
Pkt. E) bis den ersten Wulst außerhalb der Felge
bringen.
RAVAGLIOLI S.p.A.
Abb. 23
Abb. 24
