RAVAGLIOLI S.p.A.
Wenn die Felge 42" in dem Aufspannpunkt zieht über,
benutzen Sie die passenden Verlängerungen (Option).
Um Beschädigungen oder Kratzer auf den Leichtmetall-
felgen zu vermeiden, wird zur Verwendung der eigens
dazu dienenden Backen empfohlen (Option).
AM ENDE DER VERFAHREN VON
EINBAU UND AUSBAU DES REI-
FENS NICHT DIE BLOCKIERTE
RAD AUF DER RAD ZENTRIER-
VORRICHTUNG LASSEN; AUF
JEDEN FALL NIE DIE RAD UNBE-
AUFSICHTIGTE LASSEN.
BEI JEDEM AUF- UND ABZIEHEN
VON REIFEN KANN DIE ROTATI-
ONSGESCHWINDIGKEIT DER ZEN-
TRIERVORRICHTUNG MIT INDEM
MAN DEN AUSWÄHLER DREHT
VERDOPPELT WERDEN (ABB. 6
PKT. C).
BEI RÄDER MIT GROSSEM DURCH-
MESSER UND GEWICHT WIRD DIE
NIEDRIGE GESCHWINDIGKEIT
EMPFOHLEN.
AUSSERDEM WIRD EMPFOHLEN,
DIE REIFENWULSTE SORGFÄLTIG
ZU REINIGEN, UM SIE VOR EVEN-
TUELLEN BESCHÄDIGUNGEN ZU
SCHÜTZEN UND DIE AUF-/ABZIEH-
VORGÄNGE ZU ERLEICHTERN.
12.5 Betrieb des Werkzeugträgerarms
Der Werkzeugträgerarm kann während der Arbeitungs-
phasen zwei stabile Stellungen erhalten, das heißt:
1) "Arbeitstellung";
2) "Ruhestellung".

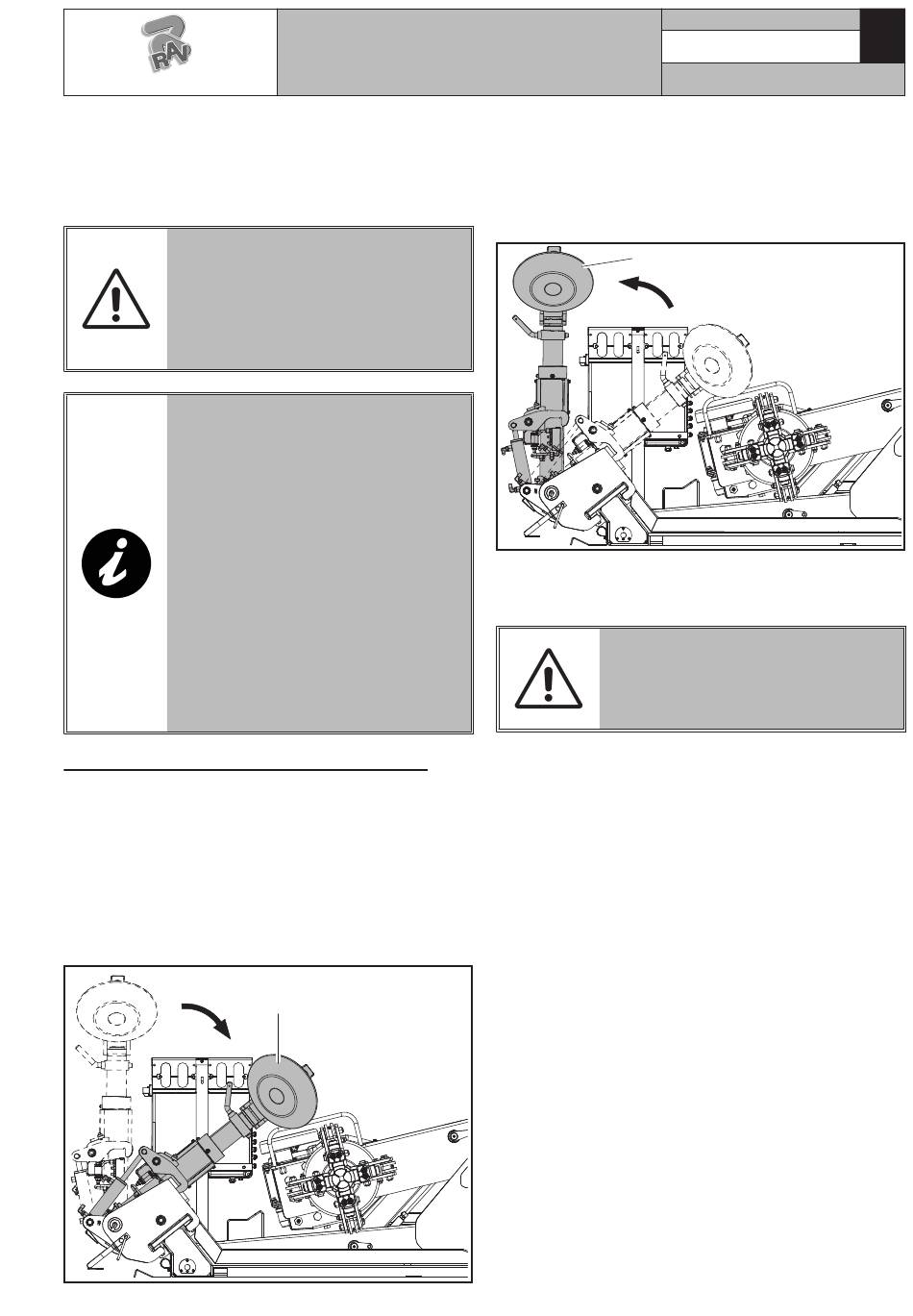

In "Arbeitstellung" (Abb. 14 Pkt. 1) ist der Werkzeugs-
trägerarm gesenkte auf die Spindel: in dieser Stellung
muss er die verschiedene Verfahren von Wulstabdrü-
cken, Einbau und Ausbau des Reifens durchführen.
BEDIENUNGS-
UND WARTUNGSHANDBUCH
Abb. 14
1
In "Ruhestellung" (Abb. 15 Pkt. 1) ist der Werk-
zeugsträgerarm in vertikaler Stellung, und muss er in
diese Stellung gebracht werden, jedes Mal, wenn ihre
Benutzung nicht erfordert ist, und um während der
verschiedenen Arbeitungsphasen von einer Reifenseite
zur anderen sich zubewegen.
1
Der Werkzeugsträgerarm sich durch einen hydrau-
lischen Zylinder von die "Ruhestellung" zu der "Ar-
beitstellung" bewegt.
IN ARBEITSTELLUNG MÜSSEN
DIE SICHERHEITSSPERRKEGEL
(ABB. 1 PKT. 8) AM WERKZEUG-
TRAGERWAGEN (ABB. 1 PKT. 12)
EINGEHAKT WURDEN.
Um vor "Arbeitspostion" zu "Ruhestellung" sich zu ver-
schieben, bewegt der Werkzeugträgerarm sich durch
Befehl von Manipulator, der das Zylinder aktiviert
(Abb. 1 Pkt. 19).
Wenn der Werkzeugsträgerarm in "Ruhestellung" ist,
kann er eine seitliche Bewegung automatisch in einer
der zwei auf den Wagen voreingestellten Positionen
machen (nach den Verfahren, die später durchgeführt
werden müssen), bevor er die "Arbeitstellung" wieder
erreicht.
7522-M004-02
Seite 24 von 96
G10156.15
Abb. 15
DE
