RAVAGLIOLI KT100 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. RAVAGLIOLI Anleitungen
  4. Werkstattausrüstung
  5. KT100
  6. Betriebsanleitung
RAVAGLIOLI KT100 Betriebsanleitung

RAVAGLIOLI KT100 Betriebsanleitung

Aggregathubtisch
Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 51

Quicklinks

Diese Anleitung herunterladen
KT100
KT100XT

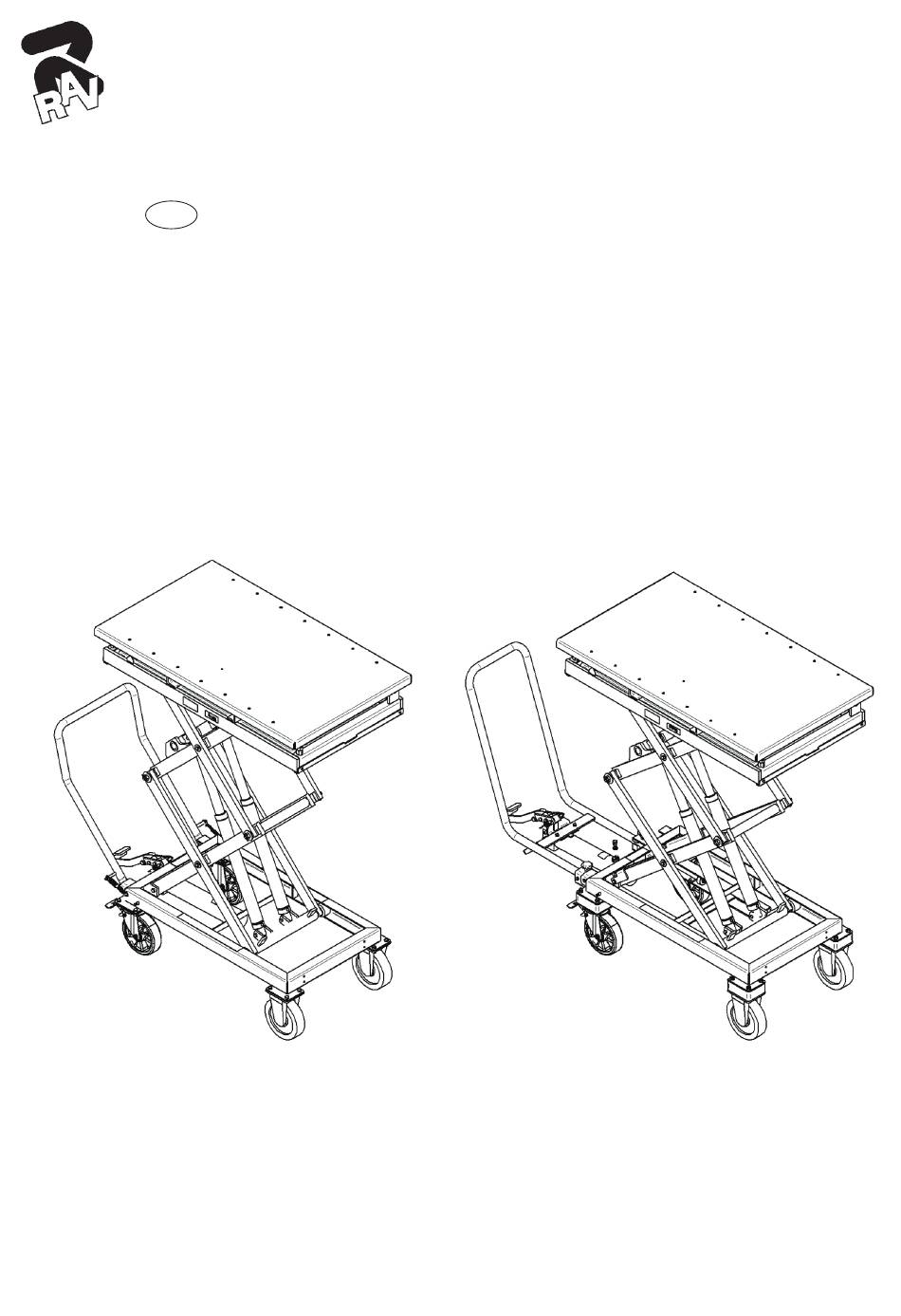

Carrello elevatore modulare
I
ISTRUZIONE PER L´USO
KT100_KT100XT_(0970M00100)_R1_UN_00

Werbung

loading

Verwandte Anleitungen für RAVAGLIOLI KT100

Inhaltszusammenfassung für RAVAGLIOLI KT100

  • Seite 1 KT100 KT100XT Carrello elevatore modulare ISTRUZIONE PER L´USO KT100_KT100XT_(0970M00100)_R1_UN_00...
