Anschluss mit Thermosicherung
und geschlossener Expansion
1. Zugangstutzen 3/4"
2. Abgangstutzen 1"
3. Zugang Kühlwasser
4. Abgang Kühlwasser
5. Fühlermuffe
Der Anschluss sichert zusammen mit einer korrekten Feuerung die optimale Ausnutzung
des Wasserkessels des Ofens. Durch die Verwendung eines AVTA-Ventils 50-90°C wird eine
Abgangstemperatur von 70-75°C gewährleistet und somit wird Kondenswasser auf dem
Kessel vermeidet. Gleichzeitig wird eine bessere Nachverbrennung gesichert, da das Feuer
nicht zu hart heruntergekühlt wird.
Das AVTA-Ventil wird auf das Rohr für den Zugangstutzen des Ofens (1) und mit dem Sensor
durch ein 1" Kreuz in den Wasserkessel des Ofens durch den Abgangstutzen (2) montiert.
Das Ventil muss nach den Anweisungen der Fabrik montiert werden.
Wenn das Abgangsrohr nach unten geleitet wird, sollte ein automatischer Entlüftungshahn auf
das Abgangsrohr immer montiert werden. Dadurch werden Lufttaschen, die bei Überhitzung
in der Einheizungsphase entstehen können, vermieden. Wenn der Anschluss vom Ofen nach
oben geleitet wird, sollte ein Abfl usshahn auf den Zugang-stutzen montiert werden.
154
155
95
184
154

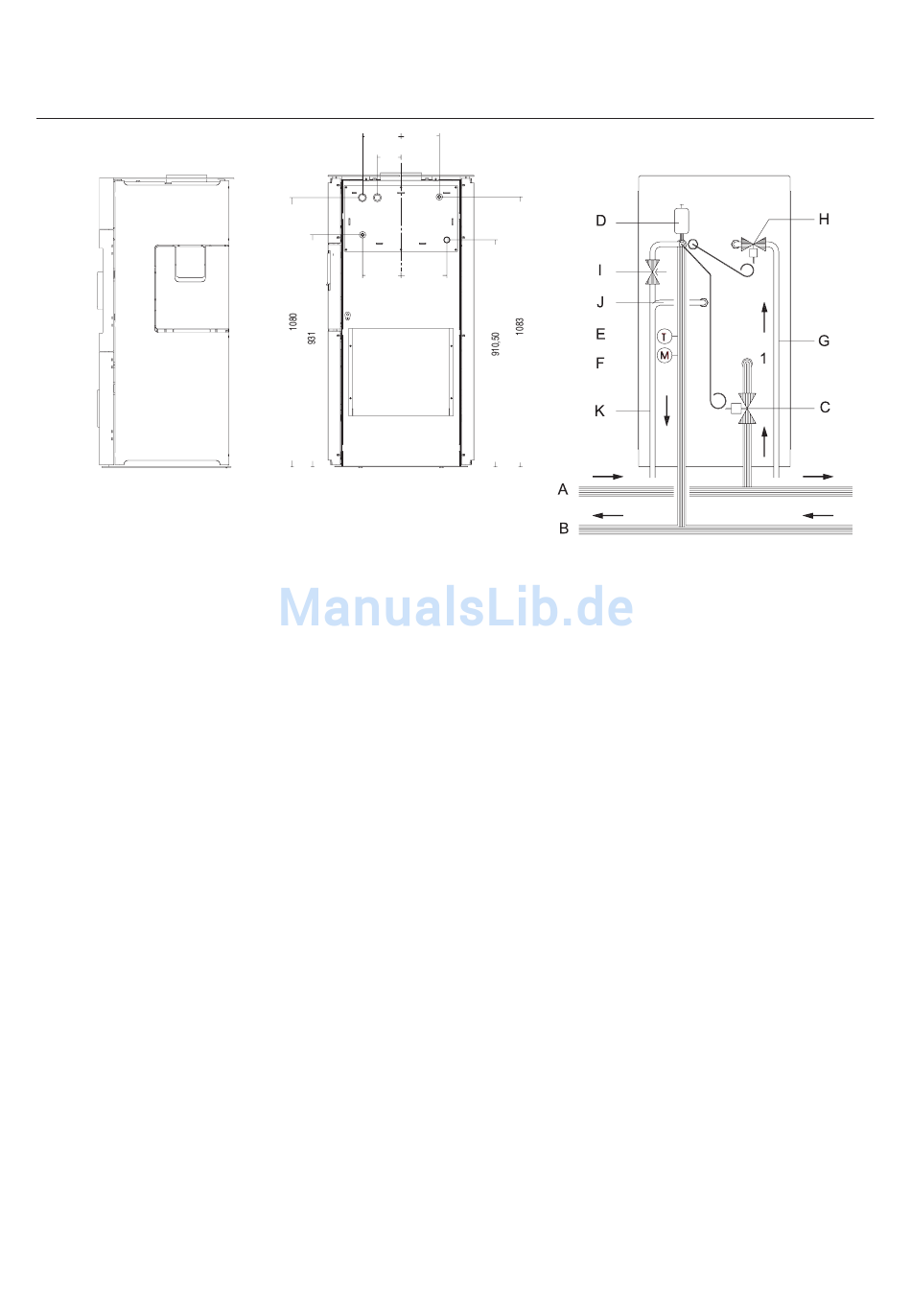

A. Vorlaufl eitung.
B. Rücklaufl eitung.
C. Z.B. AVTA-Ventil 50-90°C.
Öffnet bei steigender Tem-
peratur.
D. Automatischer Luftauslass.
E. Thermometer.
F. Eventuelles Manometer.
26
2
5
3
4
G. Zugang mit kaltem Wasser
(Brauchwasser).
H. Thermosicherung mit Sensor
in Sensorstutzen (5). Öffnet
bei 90°C.
I. Sicherheitsventil.
J. Ablauf von Kühlspirale.
K. Abgangsrohr.
