Inhaltszusammenfassung für HWAM 3120

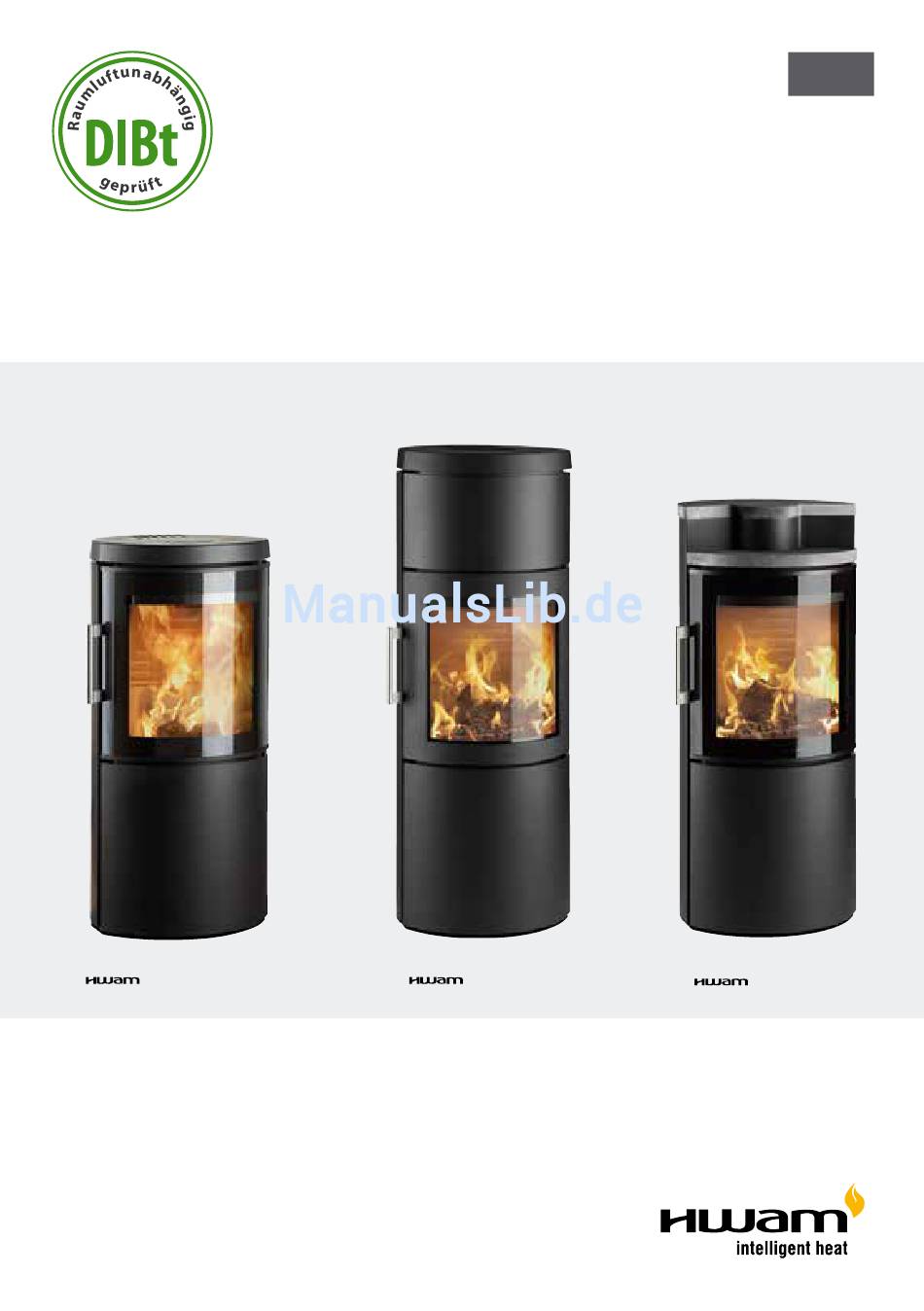

- Seite 1 Gebrauchsanweisung 3120 3130 3220 17.11.2016 / 97-9655 www.hwam.com...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis, Deutsch Zeichnungen ........... . .4-6 Installationsanleitung . -
Seite 7: Installationsanleitung
Gerät von außen über eine dichte Leitung oder über ein LAS-Schornsteinsystem zugeführt werden. Die Konstruktion ermöglicht sogar eine einwandfreie Funktion der Feuerstätte bei Unterdruck bis 8 Pa im Aufstellraum. Daher sind die Serien HWAM 3100 und HWAM 3200 auch für den raumluftunabhängigen Betrieb zugelassen. -
Seite 8: Anforderungen An Den Schornstein
Vertikalschnitt im Rauchkanal (Zeichnung B und C): Rauchabzug nach oben C: Rauchabzug nach hinten • Stahlschornstein (9). • HWAM Knierohr (10). Innen im Rauchrohranschluß montieren. • Gemauerte Schornsteinwange (11). • Mauerbuchse (12). Entspricht der Größe der Rauchrohre. • Wandrosette (13). Kaschiert Reparaturen im Bereich der Mauerbuchse. -
Seite 9: Schornsteinfegen
Montage von Schlauch und Isolierummantelung für Verbrennungsluftsystem Ist das Verbrennungsluftsystem an die Rückwand anzuschließen, ist wie folgt zu verfahren: Die Isolierum- mantelung auf das Flexrohr ziehen und dieses auf den Stutzen an der Rückwand stecken. Das Flexrohr weiter bis nach Außen führen, oder an das LAS anschließen. Ist das Verbrennungsluftsystem durch die Bodenplatte des Ofens anzuschließen, ist wie folgt zu verfahren: Die untere Tür des Kaminofens öffnen. -
Seite 10: Feuerungsanleitung - Holz
Zum Thema Brennstoff Zulässige Brennstoffe Kaminöfen von HWAM sind gemäß Normvorschriften (EN) nur für die Verbrennung von Holz zugelassen. Es wird empfohlen, trockenes Holz mit einer Restfeuchte von höchstens 18% zu verwenden. Bei Holz mit einem höheren Feuchtigkeitsgrad sind Versottung, umweltschädliche Emissionen und schlechte Brenn-wertausnutzung die Folge. -
Seite 11: Nachfolgendes Heizen
5-8 Stücken Anzündholz kreuz und quer gelegt. Zwischen die obere Lage der Anzündscheite werden 2 Zündblöcke gelegt. Zündblöcke anzünden und die Tür schließen. Wenn das Feuer ganz erloschen ist, wird die Tür geöffnet und bleibt solange offen, bis der Kaminofen auf Raumtemperatur abgekühlt ist. 2. -
Seite 12: Allgemeines Über Feuerung
Bitte achten Sie darauf, daß die Scheibe beim Heizen mit anderen Brennmaterialien als Holz verrußen wird. Bedienung der Klappe im Wärmespeicher - HWAM 3130 Hinten am Kaminofen befindet sich zwischen der Deckplatte des Kaminofens und dem Wärmespeicher eine Klappe, die geöffnet werden kann, damit Konvektionsluft in den Wärmespeicher gelangt. Für die Zufuhr von Konvektionsluft wird die Klappe nach links geschoben. -
Seite 13: Glasreinigung
der Ofen zu verschmutzen, und die Automatik kann nicht optimal arbeiten. Daher muss die Luftzufuhr durch Drehen des Reglerknopfs im Uhrzeigersinn (nach rechts) weiter geöffnet werden. Außerdem kann das Verbrennen größerer Mengen Holz in solchen Fällen von großem Nutzen sein. Optimale Verbrennung •... -
Seite 14: Wartung
artung Reinigung Wartungsarbeiten sollten nur bei einem kalten Ofen erfolgen. Die tägliche Wartung des Ofens beschränkt sich auf ein Minimum. Nehmen Sie am besten einen Staubsauger mit kleinem Mundstück und weichen Borsten und saugen Sie den Ofen damit von außen ab, oder reinigen Sie ihn mit einem weichen, trockenen Tuch oder einem weichen Staubwedel. - Seite 15 Die 4 Inbus-Schrauben hinten am Hitzeschild lösen und entfernen. Das Hitzeschild etwas anheben und vom Kaminofen wegziehen. HWAM 3120, 3130, 3220: Der Ausgangspunkt der Fühlerstange wird bei kaltem Ofen kontrolliert. Der Ausgangspunkt im kalten Zustand ist ca. 30° über waagerecht. Die Stange muß leicht gehen und federnd sind, wenn man ihn berührt, sowohl im kalten als auch im warmen Zustand.
-
Seite 16: Betriebsstörungen
Stellen Sie den Gebrauch ein, und wenden Sie sich an den Fachmann. Bei Betriebsstörungen, den Sie nicht selber abhelfen können, bitten wir Sie, sich an die Kaufstelle des Ofens zu wenden. eIstungserklärung Download der Leistungserklärung von unserer Webseite über folgenden Link: HWAM 3120: www.hwam.de/dop/3120 HWAM 3130: www.hwam.de/dop/3130 HWAM 3320:... - Seite 20 www.hwam.de...
