HWAM Elements Gebrauchsanweisung Seite 14

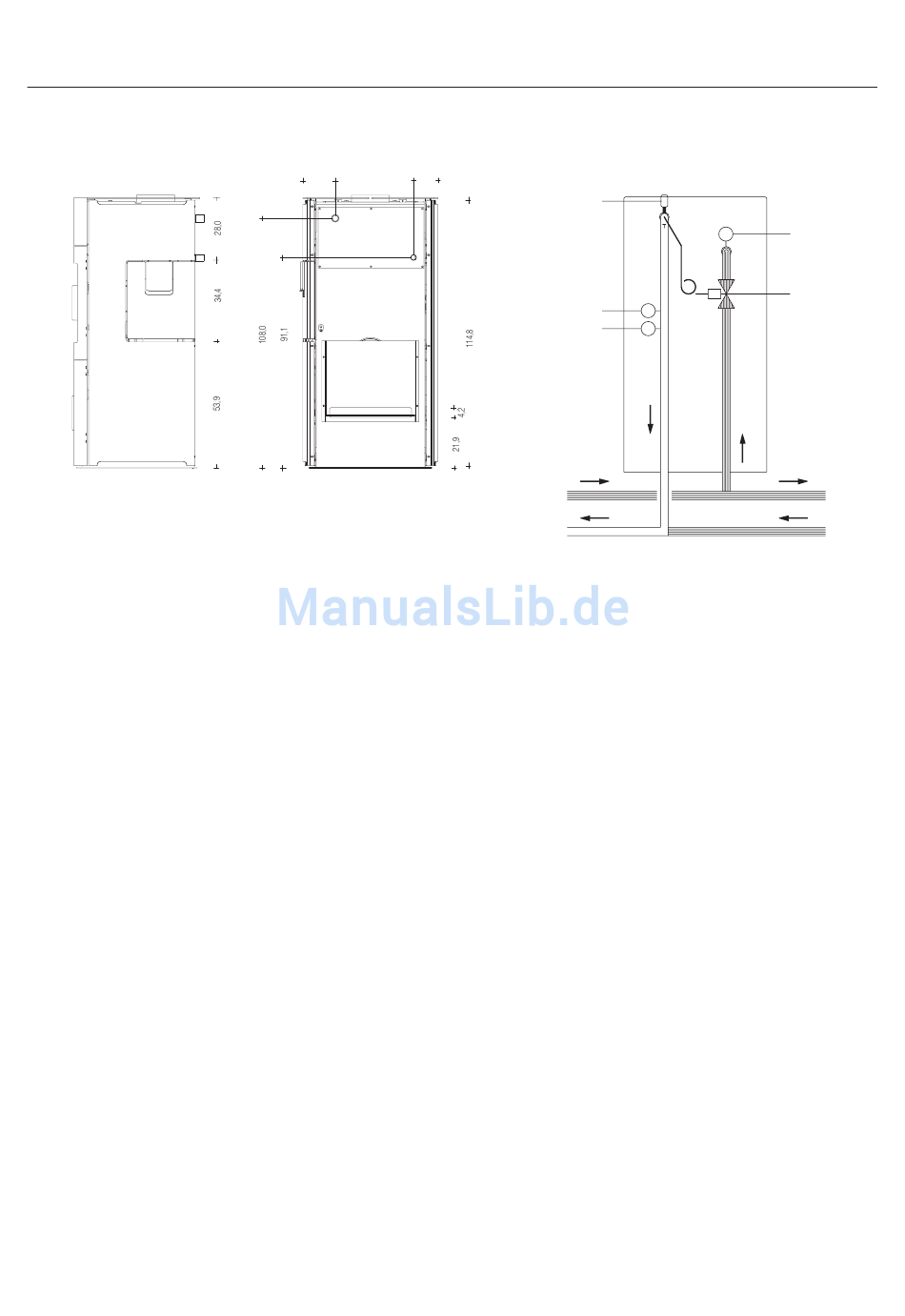

Tilslutning med automatisk virkende AVTA-ventil
1. Tilgang 3/4" studs.
2. Afgang 1" studs.
Tilslutningen sikrer sammen med en korrekt fyring den optimale udnyttelse af ovnens
vandkedel. Ved at anvende en Danfoss AVTA-ventil 50-90°C kan man sikre en afgangstemperatur
fra ovnens vandbeholder på 70-75°C og derved undgå kondensvand på vandtanken. Dette sikrer
vandtanken en længere levetid i forhold til tæring og sikrer samtidig en bedre efterforbrænding,
idet bålet ikke køles for hårdt ned.
AVTA-ventilen monteres på røret til ovnens tilgangsstuds (1) og monteres med føle-ren gennem
et 1" kryds ind i ovnens vandkedel gennem afgangsstudsen (2). Ventilen skal monteres ifølge
fabrikkens anvisninger.
Det er forbudt og farligt at blokere sikkerhedsledningen med hane, pumpe eller
lignende.
33,9 10,6
14,0
A. Fremløbsledning.
B. Retur og ovnens sikkerhedsled-
ning med forbindelse til åben
ekspansionsbeholder.
C. AVTA-ventil. Åbner ved
C. stigende temperatur
C. over 50°C.
D. Automatisk luftudlader
E. Termometer.
F. Eventuelt manometer.
14
D.
2.
E.
T
F. .
M
A.
B.
E.
T
1.
C.
