Tilslutning sammen med jordvarmeanlæg
HWAM Elements kobles på normal vis ind på centralvarmeanlægget mellem fremløbs- og
returledningen, således at noget af det varme fremløbsvand opvarmes yderligere, før det
blandes med det kolde returvand. Da varmepumpen ikke tåler varmt returvand, skal der før
varmepumpen indskydes en termostat og en trevejsventil, så det varme returvand cirkulerer
uden om varmepumpen.
Funktion
Når der fyres i ovnen, registrerer termostatens føler stigende temperatur i returledningen,
og trevejsventilen vil lukke vandet uden om varmepumpen og føre det direkte over i frem-
løbsledningen.Varmepumpen vil således ikke registrere noget forbrug og vil automatisk koble
ud. Når ovnen brænder ud, vil temperaturen i returledningen falde, og trevejsventilen vil igen
lukke det kolde vand ind i varmepumpen.

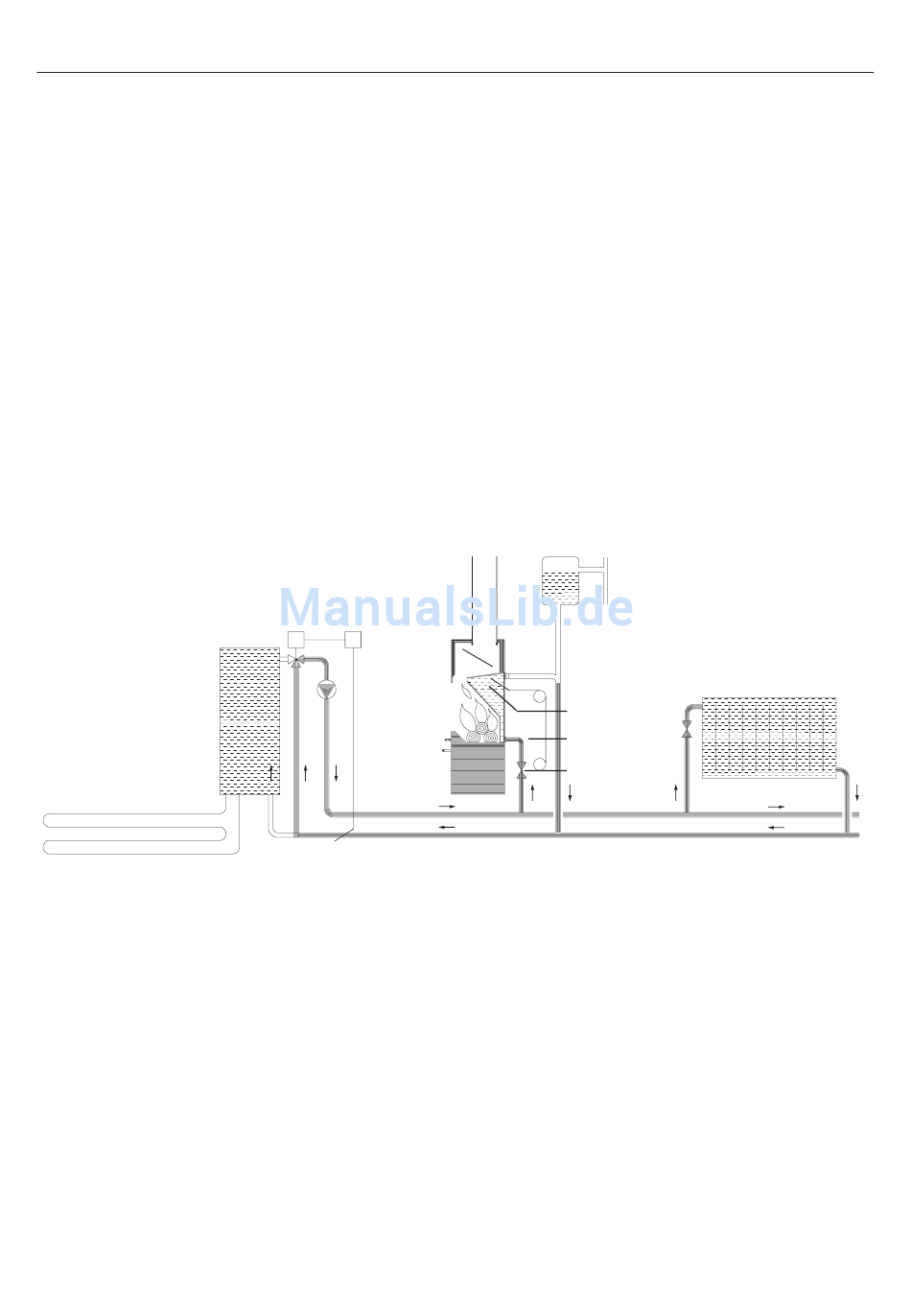

HWAM Elements tilsluttet sammen med jordvarmeanlæg
Varmepumpe
Jordslanger
Motorventil Termostat
M
T
Fremløb
Føler
Ekspansions-
beholder
Sikkerhedsledning
Afgang
Føler
Tilgang
AVTA-ventil
13
Radiator
Returledning
