HWAM Elements Gebrauchsanweisung Seite 22

Alleinheizung

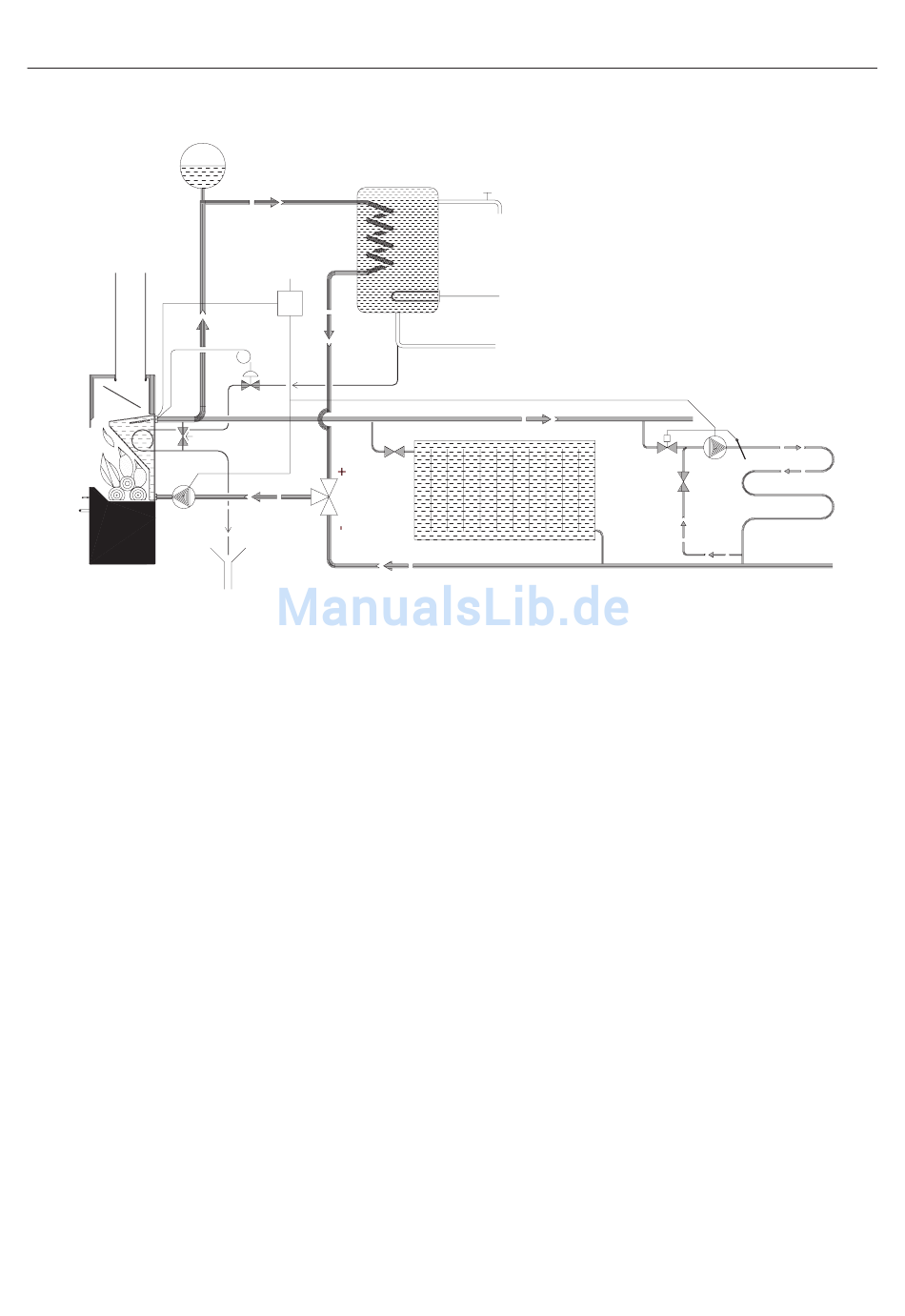

Grundsatzskizze für Alleinheizung mit HWAM Elements und Mix-Ventil
Ausdehnungs-
gefäß
F3
2
HWAM
Elements
Pumpe
Brauchwasser und Raumerwärmung
HWAM Elements kann an ein automatisch wirkendes Wechselventil angeschlossen werden und
an eine KP77 Thermostat, um die Pumpen in Betrieb zu setzen. Die Anlage bewertet zuerst das
warme Brauchwasser. Danach wird der Heizkörperkreis für die Raumerwärmung eingetragen.
Das Konvektionssystem des Ofens gibt aber schnell Wärme zu den Räumen ab.
Die beste Wirkung wird erreicht, wenn die überschüssige Wärme zu Bodenwärme gewechselt
wird. Die Fussböden wirken als einen Wärmelager, der langsam die Wärme an die Räume
abgibt. Das Wechselventil zusichert, dass der Wassertank im HWAM Elements immer über
50°C ist. Dieses ergibt eine bessere Verbrennung und damit eine höhere Wirkungsgrad.
Funktion
Wenn im Kaminofen geheizt wird, registriert der Thermostat (T), der einen Sensor (F3) im
Abgangsstutzen des Ofens hat, eine höhere Temperatur (über 60°C) und setzt die Umwälz-
pumpe in Betrieb. Die Wechslerspirale im Kombigefäß erhitzt nach kurzer Feuerzeit das
wärme Brauchwasser. Wenn das Rücklaufwasser des Kombigefäßes die Einstellung für
das Wechselventil übersteigt (M1), wechselt der Zugang allmählich von + zu -. Damit wird
der Heizkörperkreis in der Aufwärmung eingetragen. Der Bodenwärmekreis wird von einem
Thermoventil (VT) gesteuert, der sichert, dass die Bodenwärme nicht überhitzt wird.
Wenn der Ofen brennt aus, wird der KP77 Thermostat die Pumpe bei 50-55° C ausschalten.
Damit haltet der Kreislauf inne, bevor die Temperatur so niedrig wie der elektrische Heizstab
ist, etwa 40°C.
Warm-
wasserboiler
Kaminofenkreis
220V
T
1
M1
°
Mix 50
Abfl uss
Warmes
Brauchwasser
Elektrischer
Heizstab
Frischwasser-
Zuführung
Heizkörperkreis
22
T: Thermostat
M1: Wechselventil
F3: Messfühler
VT: Thermostatventil
1. Thermische
Ablauf-sicherung
2. Sicherheitsventil
Fussboden-
heizungskreis
VT
Fussbodenheizung
