Totalopvarmning

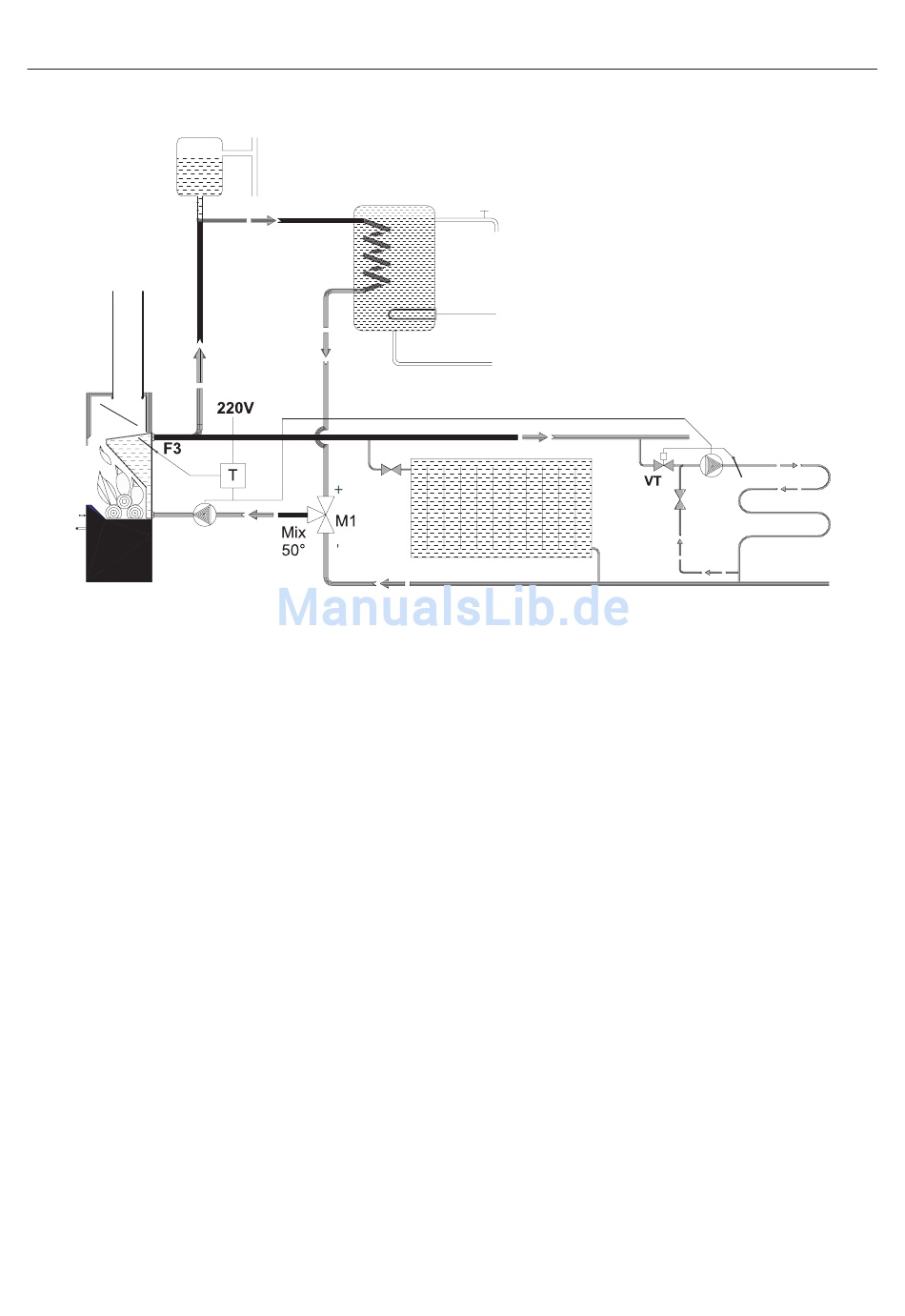

Principskitse for totalopvarmning
Åben
ekspansions-
beholder
HWAM
Elements
Brugsvand og rumopvarmning
HWAM Elements kan tilsluttes en automatisk virkende mix-ventil og en KP77 termostat til
at starte pumperne. Anlægget prioriterer først det varme brugsvand. Derefter inddrages
radiatorkredsen til rumopvarmning. Ovnens konvektionssystem afgiver dog hurtigt varme til
rummet. Bedst virkning får man, hvis overskudsvarmen veksles over til gulvvarme. Gulvene
virker som et varmelager, der langsomt afgiver varmen til rummene. Mix-ventilen sikrer, at
vandtanken i HWAM Elements altid er over 50°C. Dette giver en bedre forbrænding og dermed
en højere virkningsgrad.
Funktion
Når der tændes op i brændeovnen, registrerer termostaten (T), som har en føler (F3) i ovnens
afgangsstuds, en højere temperatur (over 60°C) og starter cirkulationspumpen. Vekslerspiralen
i kombibeholderen opvarmer efter kort tids fyring det varme brugsvand. Når returvandet fra
kombibeholderen overstiger mix-ventilens (M1) indstilling, skifter tilgangen efterhånden fra +
over til -. Derved inddrages radiatorkredsen i opvarmningen. Gulvvarmekredsen styres af en
termoventil (VT), som sikrer, at gulvvarmen ikke overophedes.
Når ovnen brænder ud, vil KP77 termostaten slukke pumpen ved 50-55°C. Derved stopper
kredsløbet, inden temperaturen er nede på el-stavens ca. 40°C.
Anlægget bør frostsikres med termovæske.
•
• Sikkerhedsledningen fra ovnens afgangsstuds skal altid udføres forskriftsmæssigt og må
ikke kunne afspærres.
Der skal altid være gennemstrømning på anlægget, så ovnens vandtank kan komme af
•
med varmen.
Brændeovnskredsen bør være så lille som mulig og være velisoleret.
•
Varmtvands-
beholder
Brændeovns-
kreds
Radiatorkreds
Afgang varmt vand
El-stav
Tilgang koldt vand
Radiator
11
T: Termostat KP77
M1: AT mix-ventil
VT: Termostatventil
Pumpe
Gulvvarme
Gulvvarme-
kreds
