HWAM Elements Gebrauchsanweisung Seite 12

Tilslutning til solfangeranlæg
Tilslutning sammen med solfanger
HWAM Elements, kombineret med et solfangeranlæg på 4-6 m
med ekstra spiral og el-stav, er et særdeles godt alternativ til den traditionelle boligopvarmning
med oliefyr. I sommerperioden klarer solfangeren opvarmningen af brugsvandet. I koldere
perioder, som forår og efterår, suppleres med HWAM Elements, som giver hurtig konvektions-
varme til rummet, og supplerer solfangeren ved at opvarme vandet i den øverste halvdel af
kombitanken. I vinterperioden klarer HWAM Elements hele rumopvarmningen dels ved direkte
konvektionsvarme, og dels via radiator og gulvvarme. Bedst virkning får man, hvis overskuds-
varmen året rundt kan veksles over til gulvvarme. Gulvvarmen virker som et varmelager, der
langsomt afgiver varmen til rummene.
Solfangerkredsens funktion
Ved opvarmning af solfangeren registrerer føleren (F1) en højere temperatur end føleren (F2)
i kombibeholderen, og differenstermostaten (DT) starter cirkulationspumpen. Vekslerkappen
ligger rundt om kombibeholderens nederste ende. Derved udnyttes solfangeren bedst mu-
ligt, også på dage med lille indstråling. Derefter sørger el-staven for den videre opvarmning.
Solfangerkredsen skal af hensyn til frostsikring arbejde med termovæske.
Brændeovnskredsens funktion
Når der tændes op i brændeovnen, registrerer termostaten (F3), som har en føler i ovnens
følerstuds, en højere temperatur (over 60°C) og starter cirkulationspumpen. Vekslerspiralen
i kombibeholderens top opvarmer efter kort tids fyring de øverste 80 l vand. Når returvandet
fra kombibeholderen overstiger mix-ventilens (M1) indstilling, skifter tilgangen efterhånden
fra + over til -. Derved inddrages radiatorkredsen i opvarmningen. Gulvvarmekredsen styres
af en termoventil (VT), som sikrer, at gulvvarmen ikke overophedes.
• Anlægget bør frostsikres med termovæske.
• Sikkerhedsledningen fra ovnens afgangsstuds skal udføres forskriftsmæssigt
og må ikke kunne afspærres.
• Overskudsvarme fra solfangeren kan ikke fordeles ud på radiatorkredsen.
• Brændeovnskredsen bør være så lille som mulig og være velisoleret.

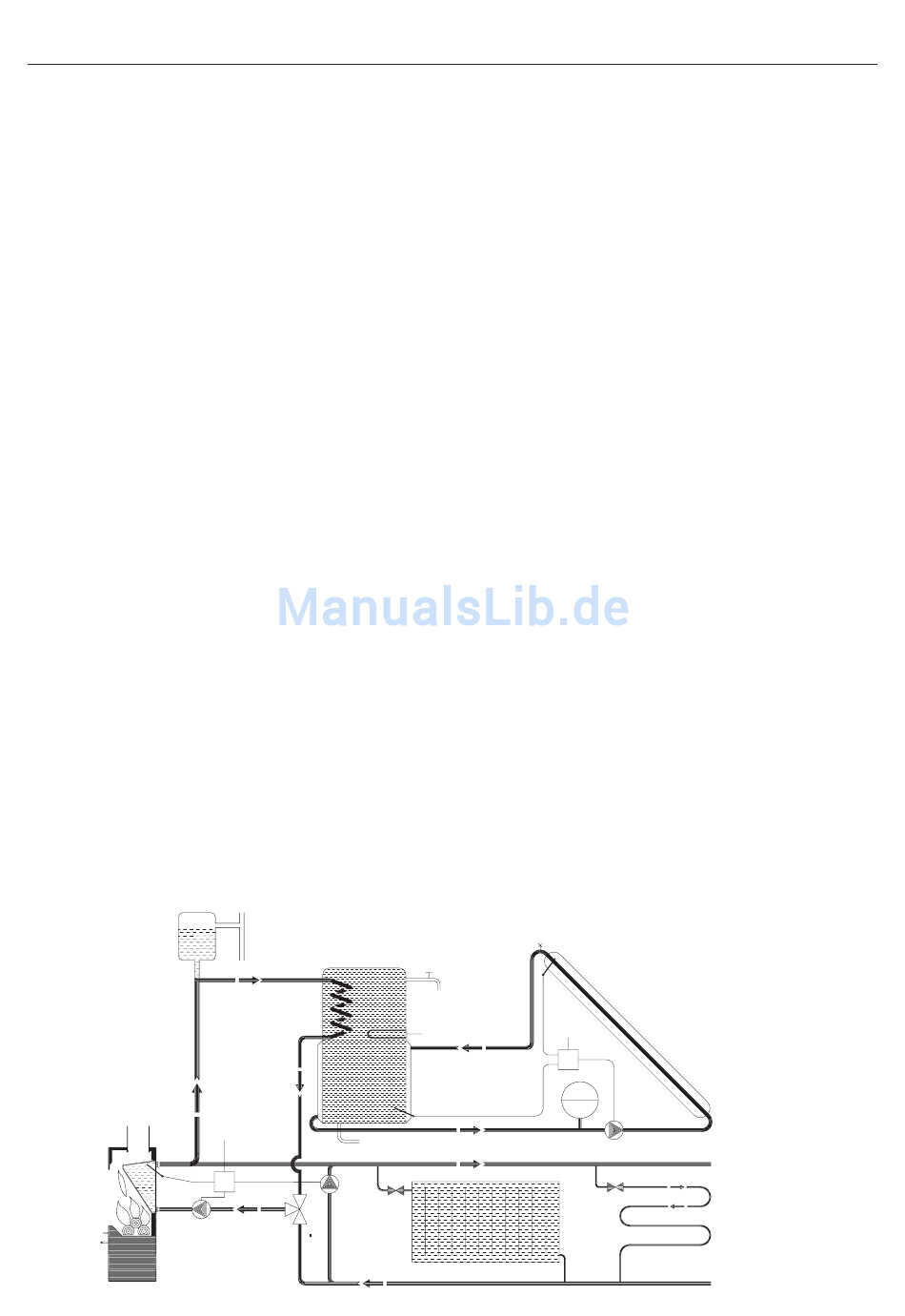

HWAM Elements tilsluttet sammen med et solfangeranlæg
Ekspansions-
beholder
F3
HWAM
HWAM
Monet
Elements
Pumpe
Kombi-
beholder
Brændeovns-
kreds
220V
Tilgang koldt vand
+
T
M1
Bypass
Varmt
F1
brugsvand
220V
El-stav
DT
Tryk-
ekspansions-
beholder
F2
Radiator
Gulvvarme-
kreds
12
2 og en ca. 2-300 l kombitank
DT: Differenstermostat
M1: AT Mix-ventil
T: Termostat KP 77
Solfanger-
kreds
Pumpe
Pumpe
Gulvvarme
