Vigtigt!
Vedr. tilslutning til centralvarme anlæg, solfangere, jordvarme m.v., kontakt da en autoriseret
VVS-installatør
Tilslutning til skorsten
HWAM Elements har røgafgang ovenud og kan tilsluttes en godkendt stålskorsten ovenud, eller
direkte bagud til en muret skorsten.
1
2
8
7
6
4
5
3
9
10
8
6
7
5
4
6
3

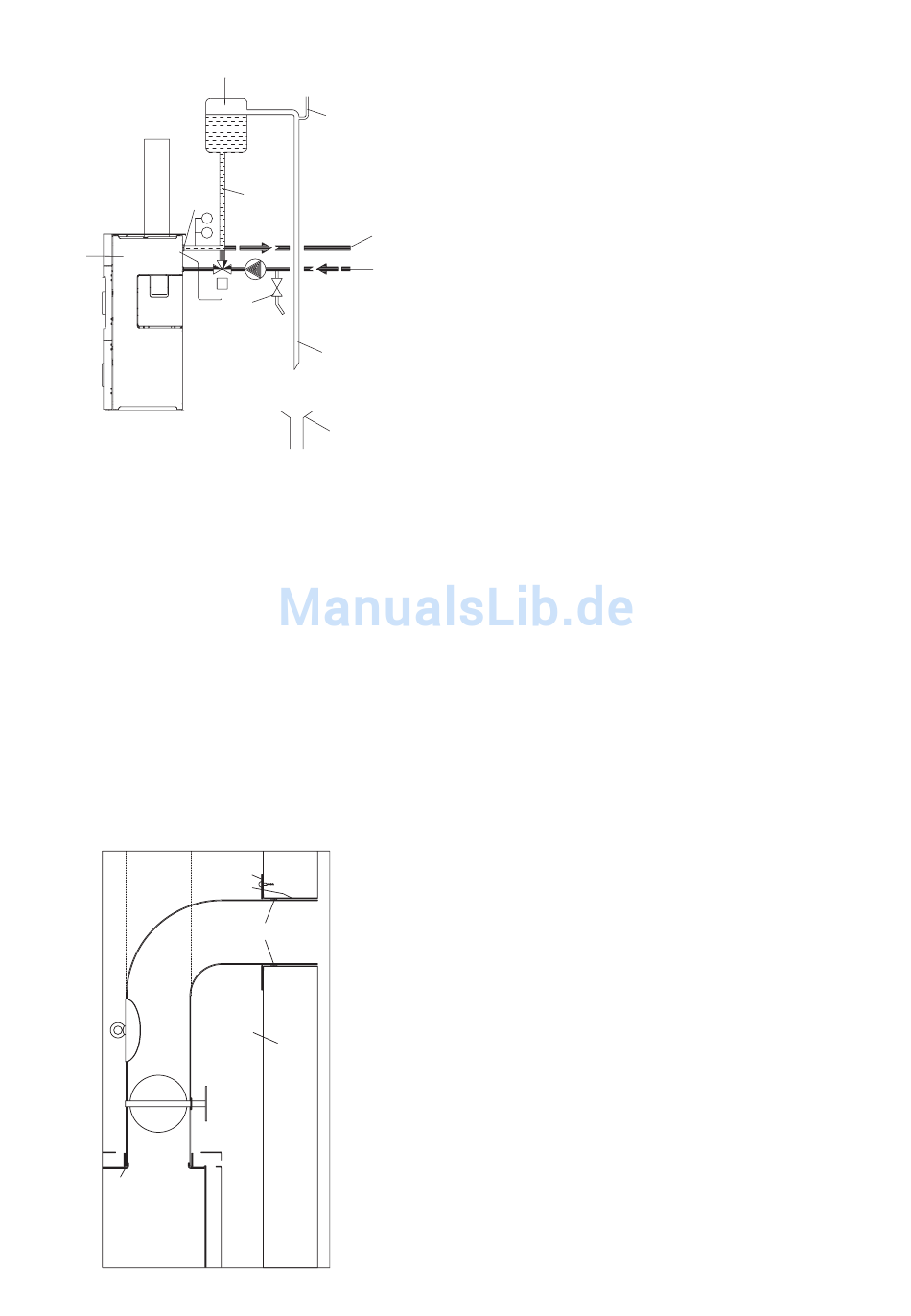

1. HWAM Elements med vandtank.
2. Afgangsstuds (øverst 1").
3. Sikkerhedsledning, mindste indvendige diame-
ter for stålrør: 21,6 mm, for kobberrør: 19,5 mm.
Max. længde: 20 m, max. højde: 10 m.
Sikkerhedsledningen må ikke kunne af-
spærres. Se evt. Arbejdstilsynets publika-
tion nr. 42 "Forskrifter for fyrede varmtvand-
sanlæg".
4. Åben ekspansionsbeholder. Skal kunne rumme
op til 8% af anlæggets samlede vand-indhold.
5. Ø 15 mm hævertbryder.
6. Meldeledning og overløb. Føres til gulv og skal
være skråt afskåret.
7. Gulvafl øb.
8. Påfyldnings- og aftapningshane.
9. Retur.
10. Fremløb.
11. Automatisk luftudlader.
T. Termometer, skal kunne måle op til 120° C
M. Manometer med rød markering ved højeste
vandsøjle. T + M kan være kombineret.
1. Stålskorsten.
2. HWAM knærør passer indvendigt i ovnens
røgrørsstuds.
3. Muret skorstensvange.
4. Indmuret bøsning. Passer til røgrør.
5. Vægroset. Skjuler reparation omkring mur-
bøsning.
6. Samling. Tætnes med pakningssnor.
7. Reguleringsspjæld i røgrør.
8. Renselem.
