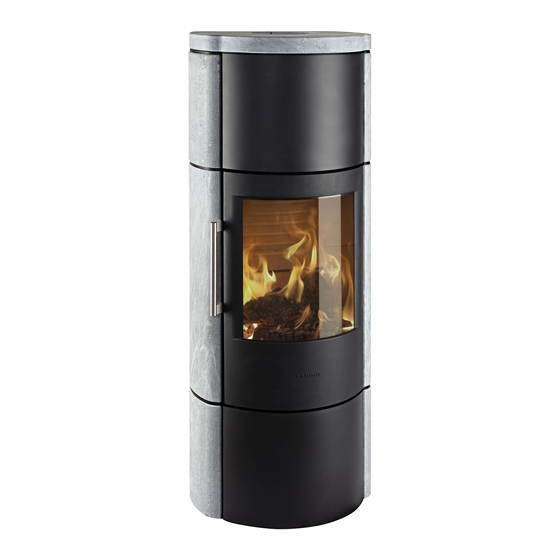

Inhaltszusammenfassung für HWAM 3660
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis, Deutsch Zeichnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Installationsanleitung . -
Seite 9: Installationsanleitung
Gerät von außen über eine dichte Leitung oder über ein LAS-Schornsteinsystem zugeführt werden. Die Konstruktion ermöglicht sogar eine einwandfreie Funktion der Feuerstätte bei Unterdruck bis 4 Pa im Aufstellraum. Daher sind die DIBt geprüften Modellvarianten der Serie HWAM 3600 auch für den raumluftunabhängigen Betrieb zugelassen. Die Verbrennungsluftleitung bis zum Aufstellort der Feuerstätte muss bauseits hergestellt werden. -
Seite 10: Anforderungen An Den Schornstein
Öffnung stets dem Auslaßstutzen des Ofens größenmäßig entsprechen muß. Der Schornstein sollte außerdem eine leicht zugängliche Reinigungstür haben. Einlegen von Speckstein in den Wärmespeicher (HWAM 3650, HWAM 3660) (Zeichnung H) 1. Eine Seitenverkleidung des Kaminofens etwa 10 mm anheben und vom Kaminofen wegziehen, sodass die Seitenverkleidung aus den Führungszapfen an der Bodenplatte des Kaminofens gehoben werden... -
Seite 11: Anschluß An Den Schornstein
5. Wandrosette. Kaschiert Reparaturen im Bereich der Mauerbuchse. 6. Verbindungsstelle. Mit Dichtungsschnur abdichten. 7. Rauchkanäle des HWAM-Kaminofens. 8. Deckplatte an der äußeren Rückwand: Wird bei hinterem Rauchabgang ausgebrochen. 9. Aufgeschraubter Deckel: Wird bei hinterem Rauchabgang an die obere Deckplatte geschraubt. -
Seite 12: Deckplatte (Zeichnung D)
Deckplatte (Zeichnung D) Zu Ihrem HWAM-Kaminofen gehört ebenfalls eine abnehmbare Deckplatte für den Rüttelrost. Die Deck- platte ist eine 3 mm starke Eisenplatte, die auf den Rüttelrost gelegt wird, und verhindern soll, daß die Glut in die Aschenschublade gelangt. Der Spalt zwischen der Deckplatte und dem Rost beträgt 8 mm. Somit ist gewährleistet, daß... -
Seite 13: Empfohlene Holzarten
Zum Thema Brennstoff Zulässige Brennstoffe Kaminöfen von HWAM sind gemäß Normvorschriften (EN) nur für die Verbrennung von Holz zugelassen. Es wird empfohlen, trockenes Holz mit einer Restfeuchte von höchstens 20% zu verwenden. Bei Holz mit einem höheren Feuchtigkeitsgrad sind Versottung, umweltschädliche Emissionen und schlechte Bren- nwertausnutzung die Folge. -
Seite 14: Bedienung Der Klappe Im Wärmespeicher
Stück in den Kaminofen gelegt. Der Kaminofen muss nicht mehr geregelt werden, das übernimmt die Automatik. Die Temperatur kann jedoch mit der Reglerstange (1) nach oben oder unten geregelt werden. Wird sie nach unten geschoben, verringert sich die Verbrennung und die Brennzeit verlängert sich. Wird sie nach oben geschoben, steigt die Temperatur und die Brennzeit verkürzt sich. -
Seite 15: Glasreinigung
Zu schwaches Heizen Sollten die feuerfesten Materialien in der Brennkammer nach dem Einheizen schwarz angelaufen sein, droht der Ofen zu verschmutzen, und die Automatik kann nicht optimal arbeiten. Öffnen Sie deshalb die Regler- stange. Außerdem kann das Verbrennen größerer Mengen Holz in solchen Fällen von großem Nutzen sein. Optimale Verbrennung •... -
Seite 16: Wartung
artung Reinigung Wartungsarbeiten sollten nur bei einem kalten Kaminofen erfolgen. Die tägliche Wartung des Kaminofens beschränkt sich auf ein Minimum. Nehmen Sie am besten einen Staubsauger mit kleinem Mundstück und weichen Borsten und saugen Sie den Kaminofen damit von außen ab, oder reinigen Sie ihn mit einem weichen, trockenen Tuch oder einem weichen Staubwedel. - Seite 17 HWAM automatic (Zeichnung G) Die Rückwandplatte wird abgehoben. Der Ausgangspunkt der Fühlerstange wird bei kaltem Ofen kontrol- liert. Der Ausgangspunkt im kalten Zustand ist ca. 10° über waagerecht. Die Stange muß leicht gehen und federnd sind, wenn man ihn berührt, sowohl im kalten als auch im warmen Zustand.
-
Seite 18: Betriebsstörungen
etrIebsstörungen Verrußtes Glas • Zu feuchtes Holz. Heizen Sie nur mit gelagertem Holz (12 Monate unter Schutzdach) mit einem Feuchtigkeitsgehalt von etwa 20%. • Die Dichtung der Tür kann undicht sein. Rauchbildung beim Öffnen der Fronttür • Die Drosselklappe im Schornstein kann geschlossen sein. Drosselklappe öffnen. •... -
Seite 19: Konformitätserklärung
Produkt: Modell: Kaminofen HWAM 3610 HWAM 3630 HWAM 3640 HWAM 3650 HWAM 3660 in Übereinstimmung mit den Vorschriften folgender EU-Richtlinien befindet: Bezeichnung Titel: 89/106/EWG Richtlinie über Bauprodukte Dazu gehören auch folgende angeglichenen Normen: Nr.: Titel:... - Seite 24 www . h wam . d e...
