Funktionen der Karte

8 FUNKTIONEN DER KARTE
8.1

Blockschaltbild

8.2 Analoge Eingänge
8.2.1 Überblick
Bis zu 16 analoge differentielle Signale können an die Karte angeschlossen
werden.
Nachdem die Signale über einen Filter (RC-Glied) an den Multiplexer gelangt
sind (zeitgemultiplextes System), werden sie über einen programmierbaren
Instrumentalverstärker an den 16-Bit A/D-Wandler geführt.
22

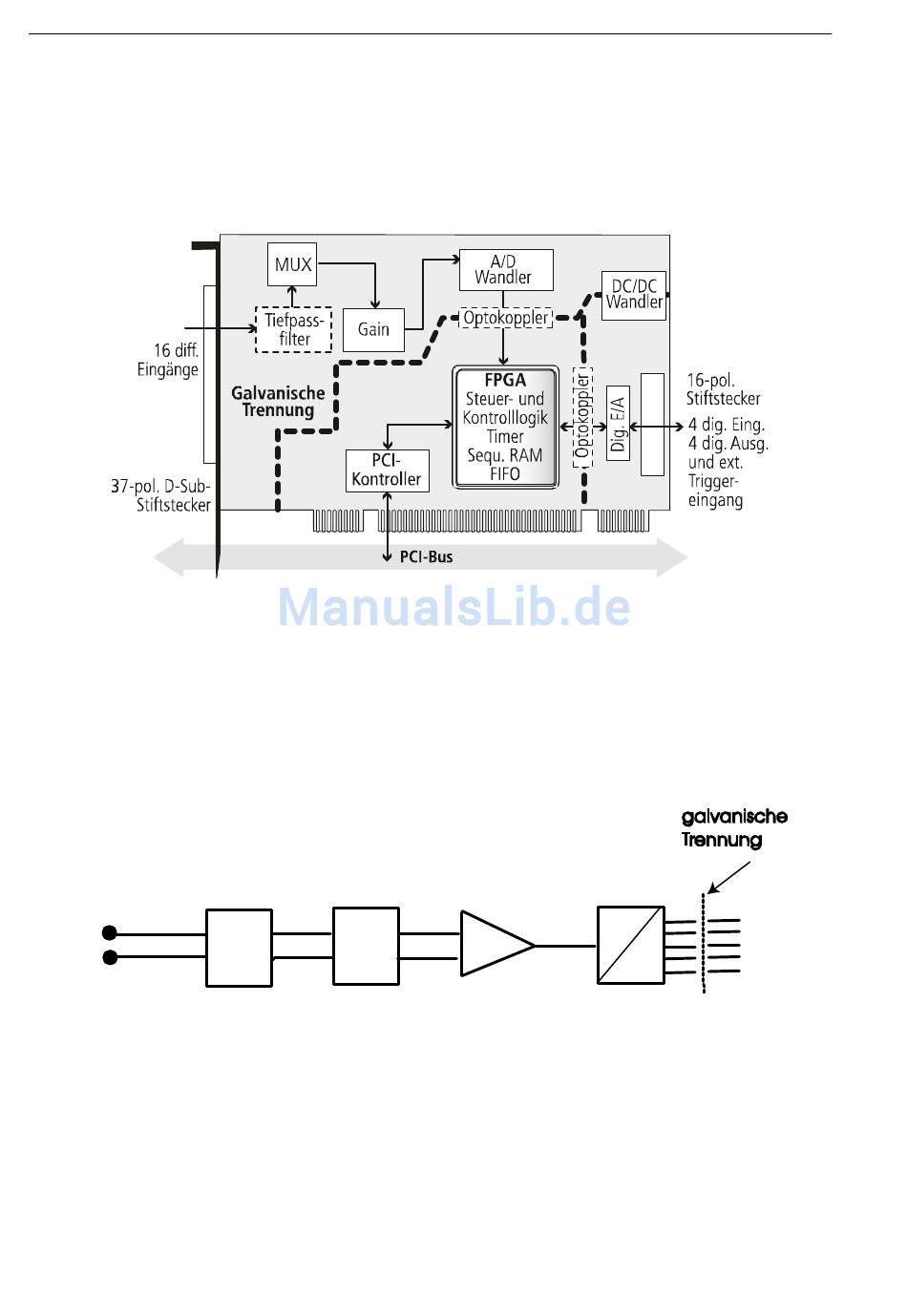

Abb. 8-1: Blockschaltbild

Filter MUX
A
+
PGA
-
APCI-3002
D
