APCI-3600
8
FUNKTIONEN DER KARTE
8.1
Überblick
Die APCI-3600 ist eine Multifunktions-PCI-Einsteckkarte mit On Board
SDRAM, um analoge Signale im Soundbereich zu erfassen und/oder zu erzeugen.
Hierzu stehen Ihnen die folgenden Funktionen zur Verfügung, die in den
nachfolgenden Abschnitten näher erläutert werden:
8 analoge Eingänge (Kapitel 8.3)
-
2 analoge Ausgänge (Kapitel 8.4)
-
4 Chronometer-Eingänge (Kapitel 8.5)
-
8 digitale Eingänge (Kapitel 8.6)
-
8 digitale Ausgänge (Kapitel 8.7)
-
2 externe Clocks (Kapitel 8.8)
-
On Board SDRAM (Kapitel 8.9)
-
8.2
Blockschaltbild

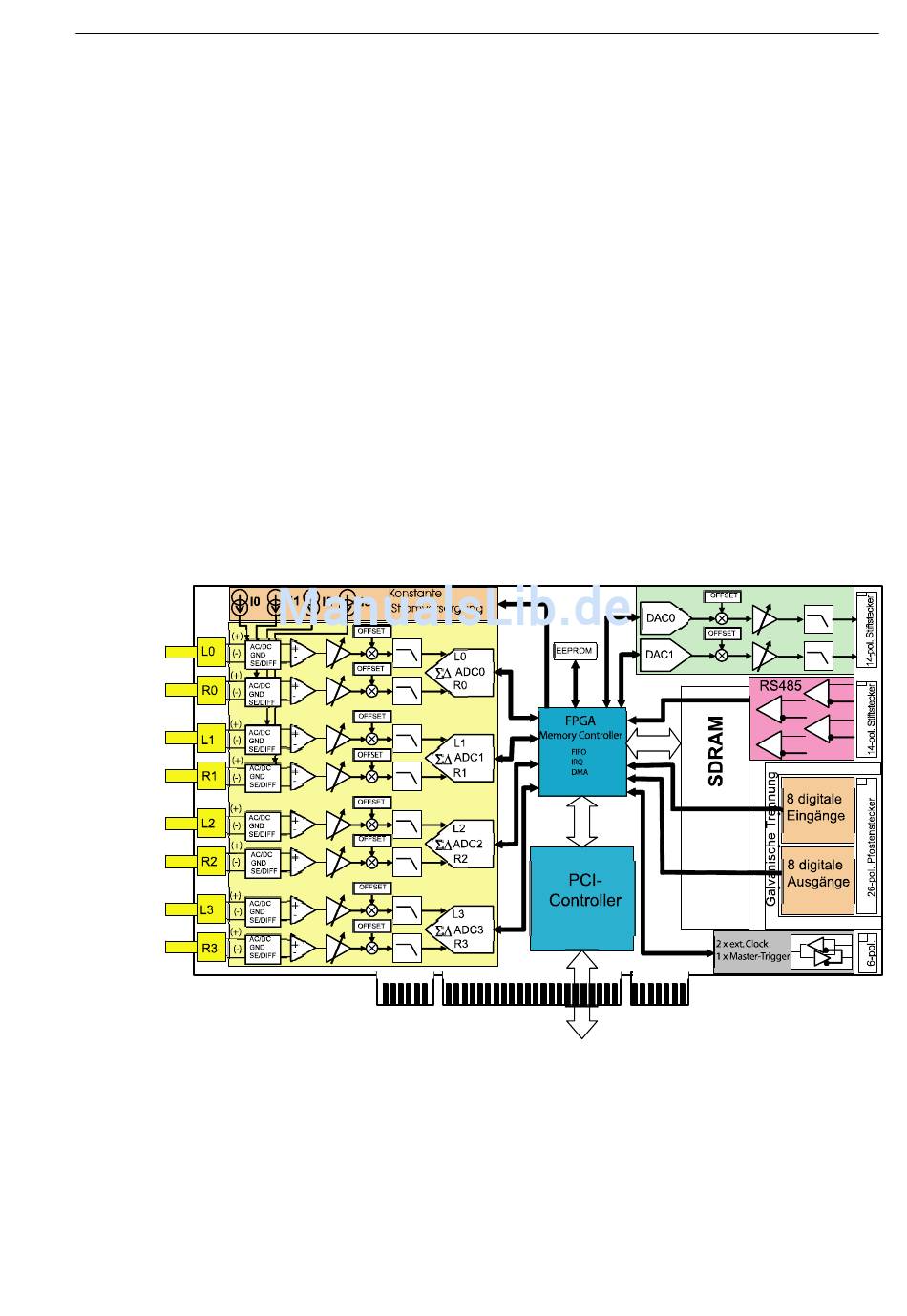

Abb. 8-1: Blockschaltbild der APCI-3600
Funktionen der Karte
