ISOMETER® iso685(W)-D/-S

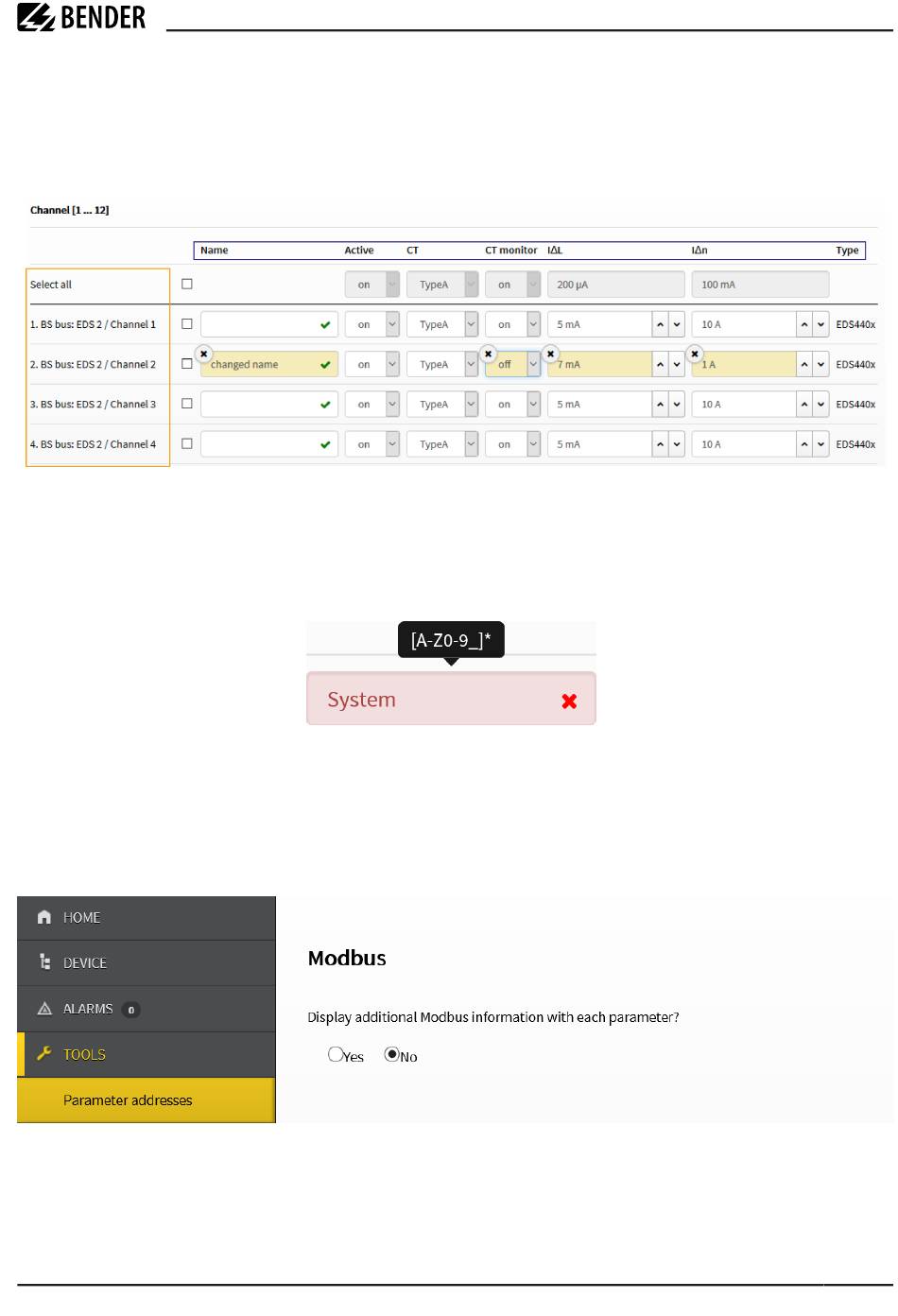

Anzeige von Parametern im Menübereich EDS

Für Listen mit vielen Einträgen (beispielsweise Darstellung von Kanälen im EDS-System) werden die Kanäle

vertikal als Liste (Rahmen orange) und die zugehörigen Parameter horizontal (Rahmen blau) angeordnet. Gelb

unterlegte Werte stellen Änderungen dar, die noch nicht vom System übernommen wurden.

Abbildung: Kanaldarstellung im Menü EDS

Fehlererkennung bei Falscheingabe

In einigen Fällen erwartet das System die Eingabe bestimmter Zeichen, beispielsweise GROSSBUCHSTABEN. Im

Falle einer Fehleingabe wird das entsprechende Eingabefeld rot eingefärbt.

Abbildung: Fehlerhafte Texteingabe

Anzeige von Parametern mit Modbus-Registern

Jedem Parameter ist ein Modbus-Register zugeordnet, das über die offenen Schnittstellen Modbus TCP oder

Modbus RTU angesprochen werden kann. Die Register lassen sich mit den jeweiligen Parametern anzeigen.

Die Anzeige wird im Menü aktiviert: WERKZEUGE > Parameteradressen

Abbildung: Aktivierung der Anzeige von Modbus-Registern

Nach Aktivierung werden alle Parameter mit zugehörigen Modbus-Registern angezeigt.
