Einstellungen im Gerätemenü

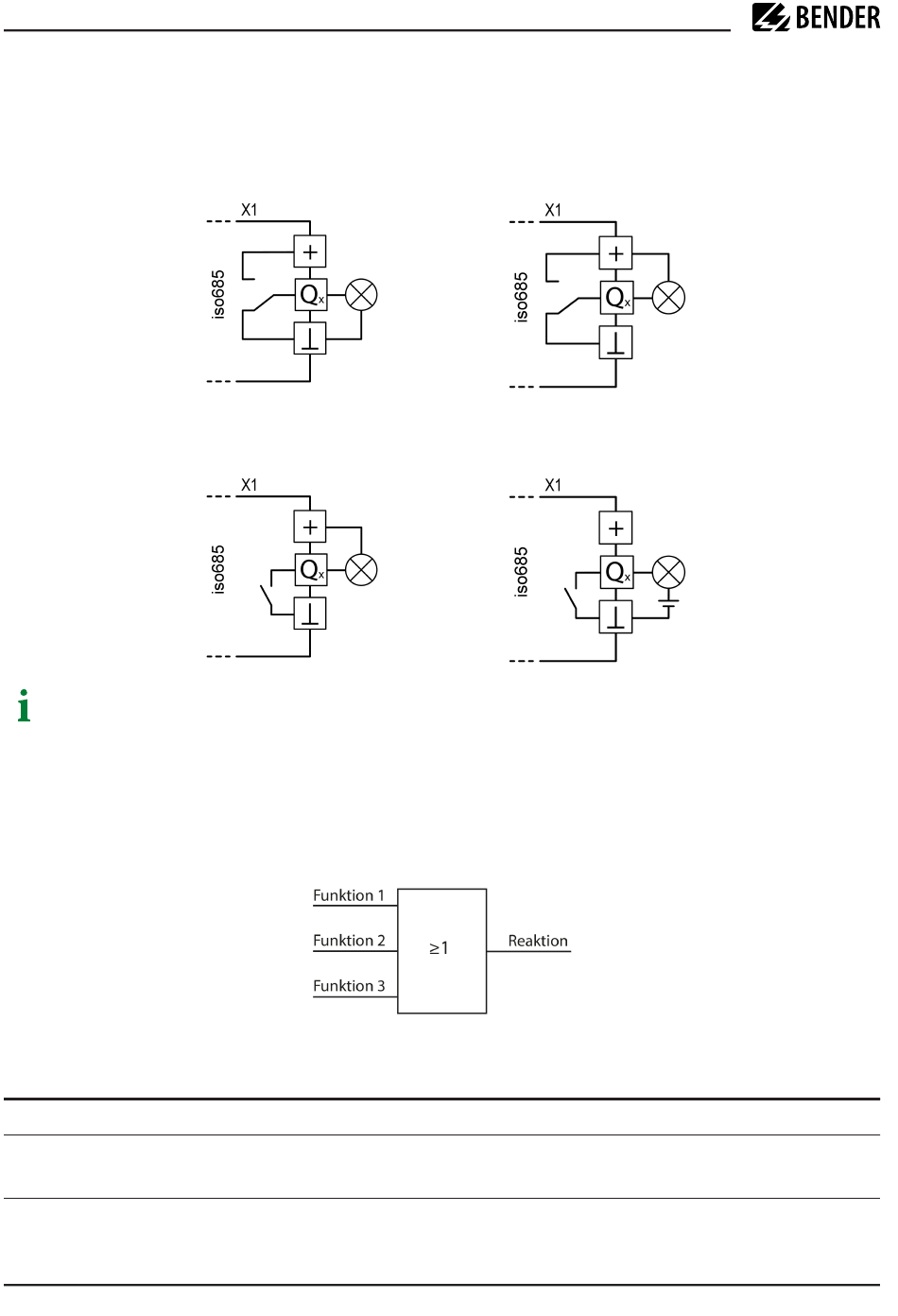

Menüpunkt: Modus
Der Betriebsmodus des digitalen Ausgangs hat folgenden Werte:
aktiv
Passiv
Maximalen Ausgangsstrom beachten!
Der maximale Ausgangsstrom bei beträgt 200 mA in Summe am Ausgang X1. Beachten Sie außerdem die
Formel zur Berechnung von I
Menüpunkt: Funktionen 1 bis 3
Einem Ausgang können Sie bis zu 3 Funktionen zuordnen. Die Funktionen sind mit einer ODER-Verknüpfung
verbunden:
Auswählbare Funktionen
Name im Menü
aus
Iso. Alarm 1
42 iso685-x_D00022_12_M_XXDE/02.2024
Im aktiven Modus werden intern +24 V auf den Ausgang Qx geschaltet.
Im passiven Modus werden extern ≤ 32 V angeschlossen (siehe Technische Daten). Der Ausgang
schaltet das angelegte Potential auf Masse.
intern
.
LmaxX1
Beschreibung
Die Funktion wird nicht verwendet.
Zustandswechsel des Ausgangs beim Unterschreiten des eingestellten
Ansprechwertes R
oder
extern
oder
.
an1
