Gerätekommunikation

9.4.4

Menüstruktur

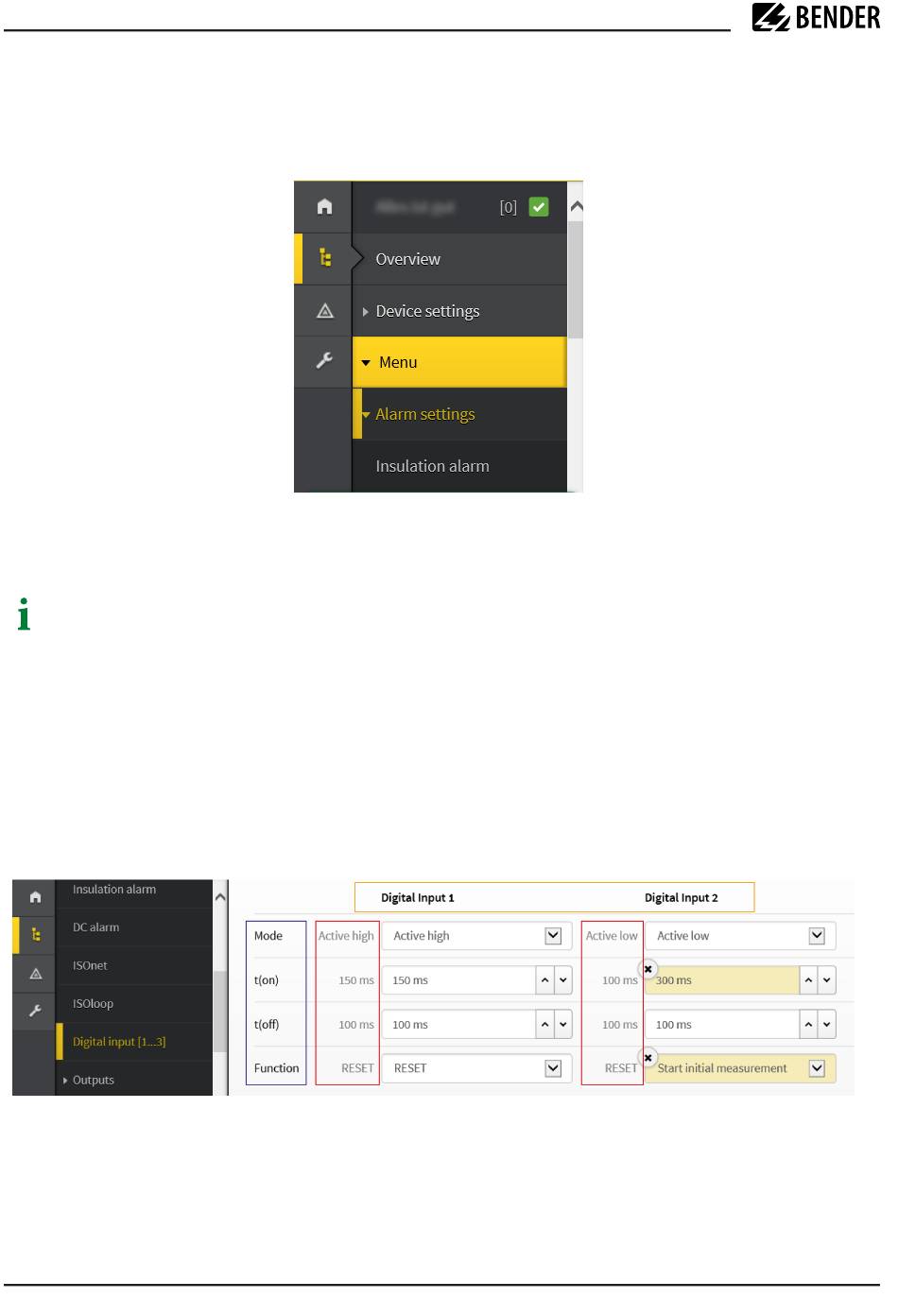

Das Web-Menü ist am linken Rand des Browserfensters angeordnet. Aktivierte Menüpunkte sind entweder

gelb unterlegt oder gelb beschriftet. Mit dem Scrollbalken rechts können Sie weitere Menüpunkte anzeigen.

aktive 1. Menüebene

Die Menüstruktur wird vom jeweilig angewählten Gerät generiert. Sie unterscheidet sich je nach Gerät und von

der Struktur dessen Gerätemenüs. Die Struktur der Gerätemenüs ist in den Handbüchern der Gerätevarianten

im Kapitel „Einstellungen" dargestellt.

Web-Menü – Gerätemenü

Web-Menü: Menü, das vom Webserver über den Browser dargestellt ist.

Gerätemenü: Menü, das über das Display am Gerät zur Verfügung steht.

9.4.5

Parameteränderungen

Anzeige von Parametern in Standardversionen

Eingänge sind horizontal (Rahmen orange) und zugehörige Parameter vertikal (Rahmen blau) angeordnet.

Aktuell eingestellte Parameter sind links vom Eingabefeld in grauer Schrift platziert (Rahmen rot) und

erscheinen auch im Eingabefeld, sofern keine Änderung vorgenommen wurde.

Abbildung: Anzeige der aktuellen Werte im Browser (Ausschnitt)

iso685-x_D00022_12_M_XXDE/02.2024

Mouseover

aktive Untermenüebene

ohne Änderungen

mit Änderungen
