10 Ankoppelgeräte
Ankoppelgeräte erweitern den Netznennspannungsbereich eines ISOMETERS®. Je nach Konfiguration können
Netze bis zu einer Netznennspannung von 12 kV überwacht werden.
GEFAHR
Ankoppelgeräte werden mit hoher Spannung betrieben, die bei direkter Berührung lebensgefährlich sind.
Arbeiten am Gerät sind nur durch Fachkräfte unter Beachtung der jeweiligen Handbücher vorzunehmen.
Bei Systemen mit einer Netznennspannung von über 690 V und Überspannungskategorie III ist eine
Sicherung für den Anschluss an das zu überwachende Netz vorzusehen. Wir empfehlen 2 A-Sicherungen.
Systemverhalten
• Wird das ISOMETER® mit einem Ankoppelgerät betrieben, dann muss dies bei der Inbetriebnahme im
Inbetriebnahme-Assistenten oder nachträglich im Gerätemenü eingestellt werden.
• Wird bei der Inbetriebnahme oder im Gerätemenü ein Ankoppelgerät ausgewählt, dann stellt das
ISOMETER® automatisch die Netzform 3AC ein. Diese Einstellung darf nicht verändert werden.
• Wird das ISOMETER® mit einem Ankoppelgerät betrieben, dann sind der DC-Alarm und die
Ankoppelüberwachung deaktiviert.
• Wird das ISOMETER® mit einem Ankoppelgerät betrieben, dann gibt das Gerät keine korrekten Werte zur
Ankoppelüberwachung, DC-Verlagerung und zu den Spannungs-Messwerten aus.

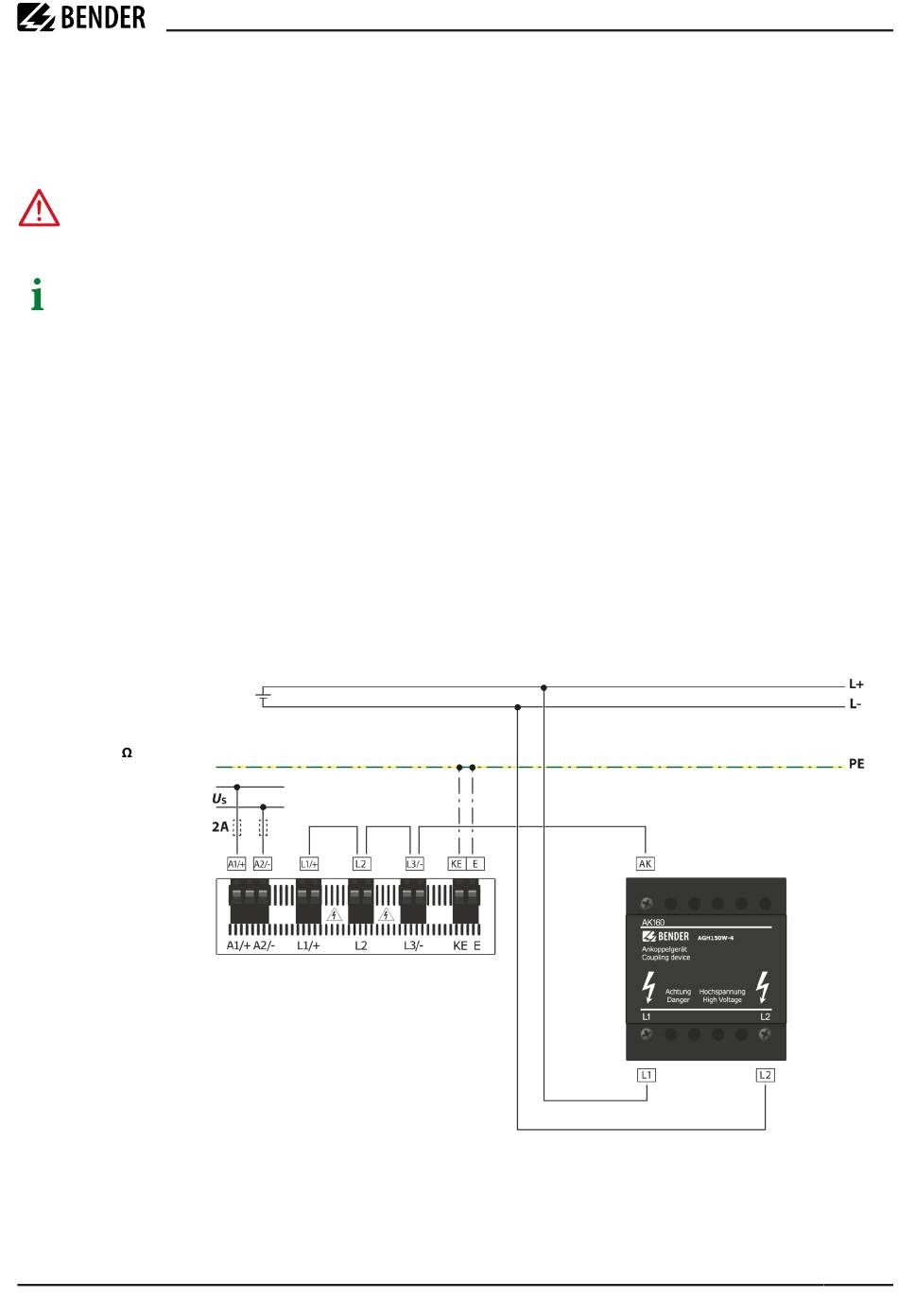

10.1 Anschluss mit AGH150W-4 (Art.-Nr.: B98018006)
Anschluss an ein DC-Netz
Nennspannung:
DC 0...1760 V
Ansprechunsicherheit:
15 % min. +/- 5 k
Gefahr eines elektrischen Schlages
