Gerätekommunikation
9.5.1
Master-Slave-Prinzip
Der BS-Bus arbeitet nach dem Master-Slave-Prinzip. Das Messgerät arbeitet als Master, während alle
Sensorgeräte Slave sind. Der Master übernimmt die notwendige Kommunikation für die Messfunktion. Er
liefert auch die erforderliche Busvorspannung für den Betrieb des BS-Busses .
9.5.2
Adressen und Adressbereiche am BS-Bus
Der Master hat die Adresse 1. Alle Sensorgeräte erhalten eindeutige Adressen, die beginnend bei Adresse 2,
fortlaufend und lückenlos vergeben werden. Beim Ausfall von Geräten ist eine Lücke von maximal 5 Adressen
zulässig.
9.5.3
RS-485-Spezifikation und Leitungen
Die RS-485-Spezifikation beschränkt die Leitungslänge auf 1200 m und schreibt eine linienartige
Leitungsführung (Daisy Chain) vor. Die Anzahl der Geräte am BS-Bus wird nur durch den BS-Bus-Master
begrenzt.
Als Busleitung ist eine paarweise verdrillte, geschirmte Leitung einzusetzen. Geeignet ist beispielsweise
der Leitungstyp J-Y(St)Y n × 2 × 0,8. Der Schirm ist einseitig mit PE zu verbinden. Die Busleitung
muss an beiden Enden mit Widerständen (120 , 0,25 W) abgeschlossen (terminiert) werden. Die
Abschlusswiderstände werden parallel zu den Klemmen A und B angeschlossen. In einigen Geräten sind
bereits Abschlusswiderstände integriert und können über den Schalter R aktiviert oder deaktiviert werden.
9.5.4
Leitungsführung
Die optimale Leitungsführung für den BS-Bus ist die reine Linienstruktur. Stichleitungen zu einzelnen Geräten
von maximal 1 m Länge sind zulässig. Diese Stichleitungen werden nicht terminiert.

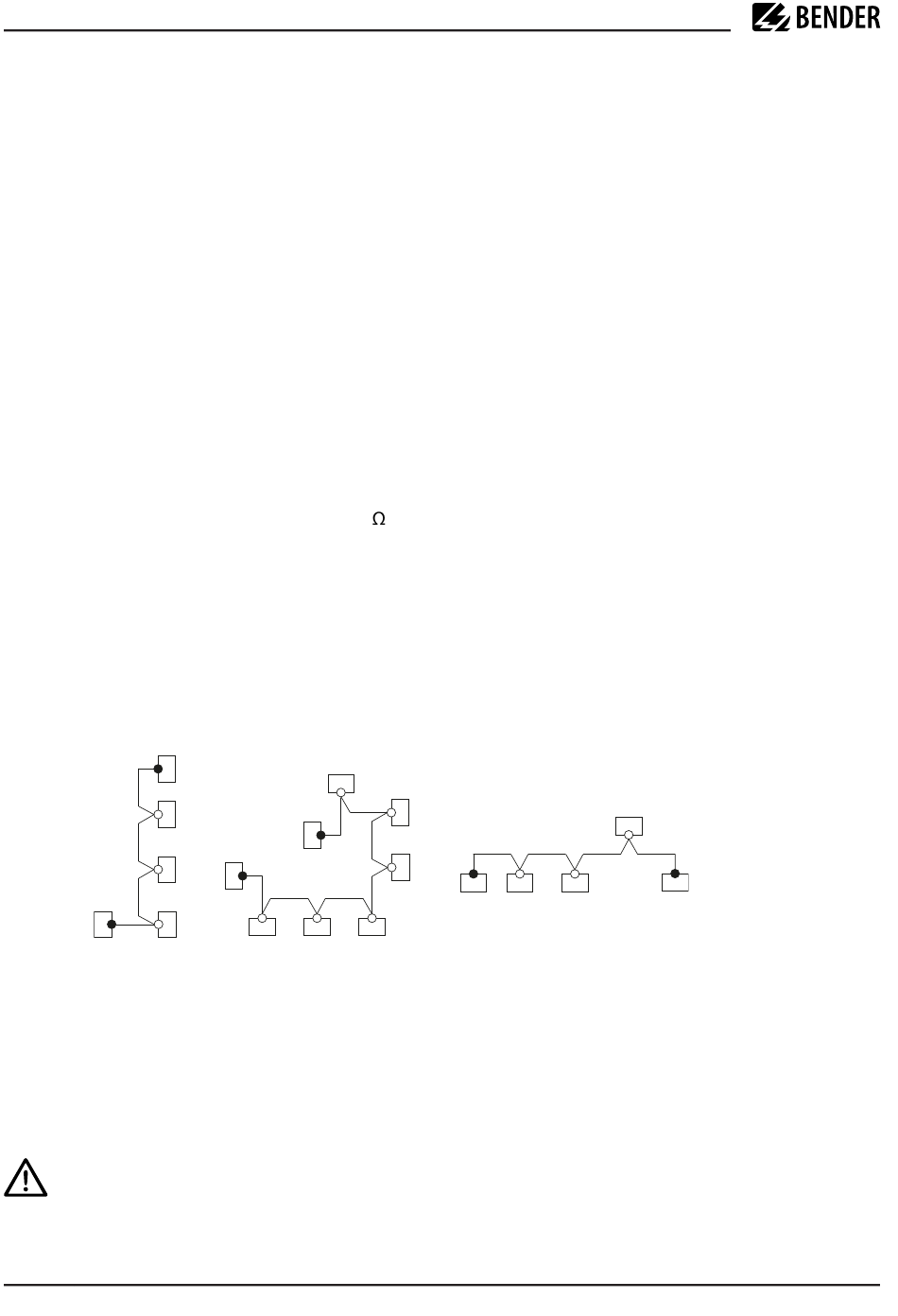

Beispiele für Linienstrukturen:
1
2
2
2
3
Terminierung
1 Master
Abschlusswiderstand über Schalter am Gerät aktiviert (ON) oder
externer Abschlusswiderstand zwischen den Klemmen A und B
2 Slave
Abschlusswiderstand über Schalter am Gerät deaktiviert (OFF)
3 Slave
Abschlusswiderstand über Schalter am Gerät aktiviert (ON) oder
externer Abschlusswiderstand zwischen den Klemmen A und B
HINWEIS
Ausschließlich das erste und das letzte Gerät dürfen terminiert werden. Überprüfen Sie deshalb alle Geräte.
60
iso685-x_D00022_12_M_XXDE/02.2024
2
2
1
2
3
2
2
2
2
1
2
2
3
