Bender ISOMETER iso685-D Handbuch Seite 44

Einstellungen im Gerätemenü
Menüpunkt: TEST
Den Funktionstest des Summers können Sie aktivieren oder deaktivieren. Dies betrifft nur den manuell
durchgeführten Test und nicht den zyklischen Selbsttest des Gerätes.
ein Der manuelle Test lässt den Summer ertönen.
aus Der manuelle Test lässt den Summer nicht ertönen.
Menüpunkt: Funktionen 1 bis 3

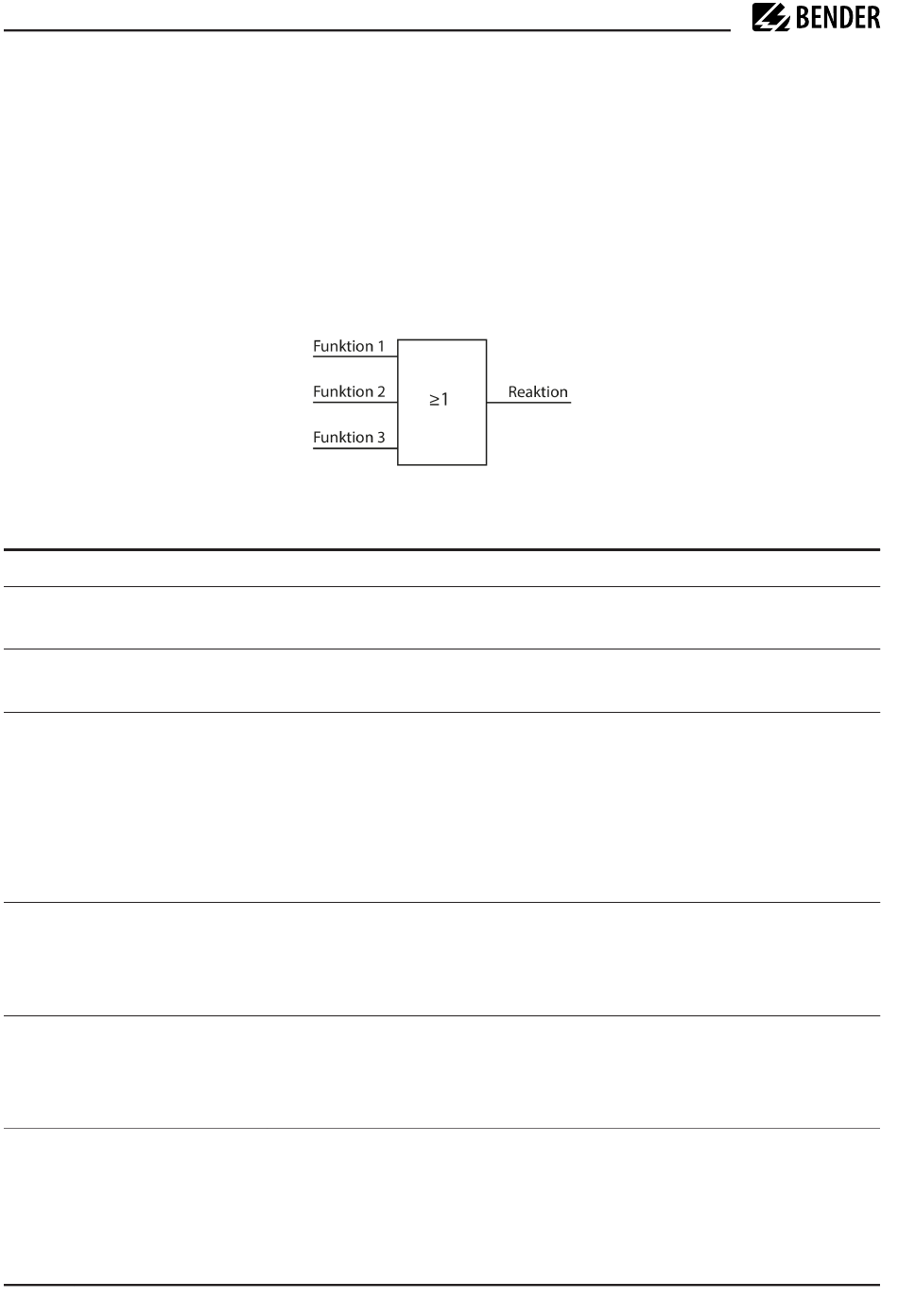

Einem Ausgang können Sie bis zu 3 Funktionen zuordnen. Die Funktionen sind mit einer ODER-Verknüpfung
verbunden:
Auswählbare Funktionen
Name im Menü
aus
Iso. Alarm 1
Iso. Alarm 2
Anschlussfehler
DC− Alarm
DC+ Alarm
44 iso685-x_D00022_12_M_XXDE/02.2024
Beschreibung
Die Funktion wird nicht verwendet.
Zustandswechsel des Ausgangs beim Unterschreiten des eingestellten
Ansprechwertes R .
an1
Zustandswechsel des Ausgangs beim Unterschreiten des eingestellten
Ansprechwertes R .
an2
Zustandswechsel des Ausgangs beim Auftreten einer der folgenden
Anschlussfehler:
• Keine niederohmige Verbindung zwischen den Außenleitern
• Keine niederohmige Verbindung der Klemme E und KE zur Erde (PE)
• Zu kleine Bürde am Spannungsausgang
• Für den Stromausgang wurde eine zu große Bürde angeschlossen
• Last am Ausgang X1 zu hoch
Zustandswechsel des Ausgangs beim Überschreiten des Wertes von 75 % bei
einem Erdschluss in Richtung DC−. Symmetrische Fehler sind nicht betroffen.
Diese Funktion wird nur beim Unterschreiten des Ansprechwertes R
Netznennspannung U
n
Zustandswechsel des Ausgangs beim Unterschreiten des Wertes von 25 % bei
einem Erdschluss in Richtung DC+. Symmetrische Fehler sind nicht betroffen.
Diese Funktion wird nur beim Unterschreiten des Ansprechwertes R
Netznennspannung U
n
≥ 50 V ausgeführt.
≥ 50 V ausgeführt.
und einer
an1
und einer
an1
