Geräteübersicht

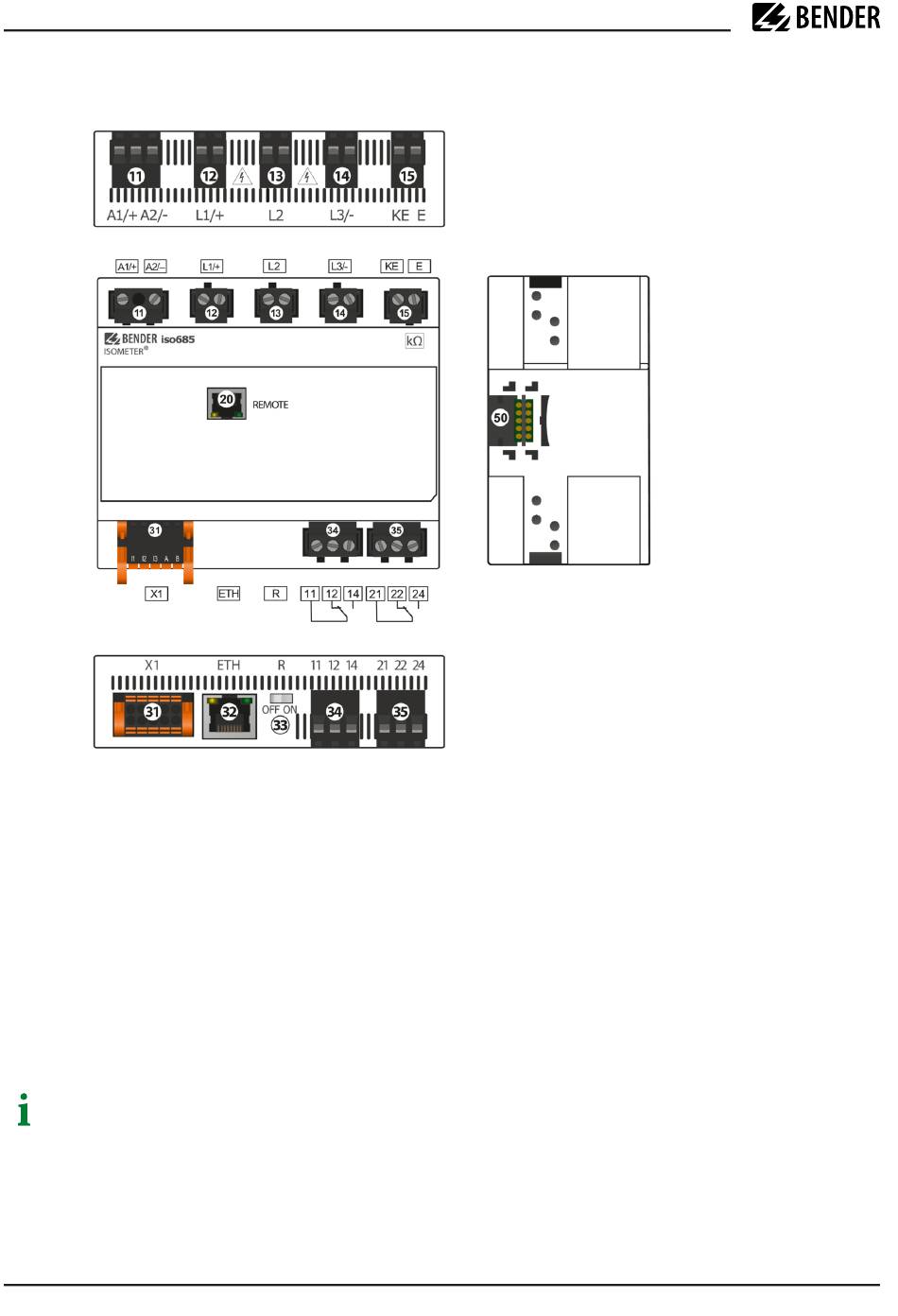

3.3 Anschlüsse
OBEN
VORNE
UNTEN
11 A1/+, A2/−
12 L1/+
13 L2
14 L3/−
15 KE, E
20 X4
31 X1
32 ETH (X2)
33 R
34 11 12 14
35 21 22 24
50 BB-Bus
Die Verbindung zwischen dem iso685-Gerät und einem FP200(W) darf jederzeit hergestellt und
unterbrochen werden, wird allerdings nur im spannungslosen Zustand empfohlen.
14 iso685-x_D00022_12_M_XXDE/02.2024
Anschluss an die Versorgungsspannung U
Anschluss des zu überwachenden IT-Systems
Anschluss des zu überwachenden IT-Systems
Anschluss des zu überwachenden IT-Systems
Anschluss an PE
Nur isoxx685(W)-S...: Anschluss des FP200(W)
Multifunktionale I/O-Schnittstelle
Ethernet-Schnittstelle
Zuschaltbarer Abschlusswiderstand zur Terminierung der RS-485-Schnittstelle
Anschluss des Alarmrelais 1
Anschluss des Alarmrelais 2
Nur isoxx685(W)-x-P...: Erweiterungsschnittstelle für Bender-Produkte (z. B. BB-Bus)
