Einstellungen im Gerätemenü
Deaktivierung des ISOMETER®s mit digitalen Eingängen
Die digitalen Eingänge sind nicht miteinander gekoppelt. Um ein versehentliches, unbeabsichtigtes
Deaktivieren des ISOMETER®s zu vermeiden, sollte bei der Konfiguration darauf geachtet werden, dass die
Eingänge mit jeweils unterschiedlichen Funktionen belegt werden.
8.2.1.10 Ausgänge
Das ISOMETER® stellt insgesamt 6 Ausgänge (inklusive Summer) zur Verfügung. Die Ausgänge können mit den
folgenden Parametern eingestellt werden:
8.2.1.10.1 Relais 1 und 2
Die Relais können Sie mit folgenden Parametern einstellen:
Menüpunkt: TEST
Den Funktionstest des Relais können Sie aktivieren oder deaktivieren. Dies betrifft nur den manuell
durchgeführten Test und nicht den zyklischen Selbsttest des Gerätes:
ein Der manuelle Test überprüft die Schaltfunktion der Relais
aus Der manuelle Test überprüft nicht die Schaltfunktion der Relais
Menüpunkt: Arbeitsweise
Die Arbeitsweise des Relais können Sie an die Anwendung anpassen:
N/C Ruhestromschaltung der Kontakte 11-12-14 / 21-22-24
(Das Alarmrelais ist im fehlerfreien Zustand angezogen).
N/O Arbeitsstromschaltung der Kontakte 11-12-14 / 21-22-24
(Das Alarmrelais ist im fehlerfreien Zustand nicht angezogen).
Blink Das Relais blinkt. Blinktakt: 1 s ON / 1 s OFF
Menüpunkt: Funktionen 1 bis 3

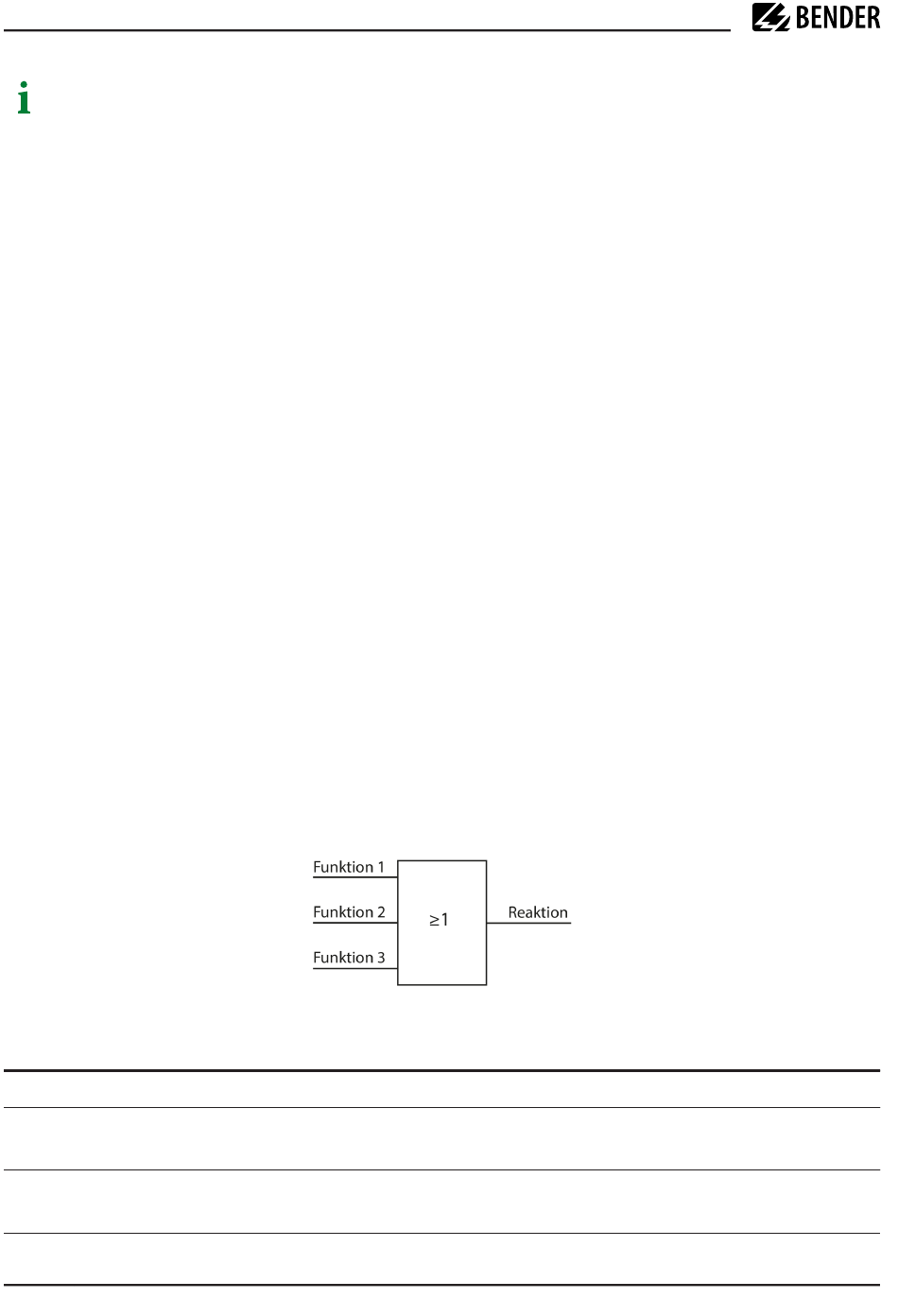

Einem Ausgang können Sie bis zu 3 Funktionen zuordnen. Die Funktionen sind mit einer ODER-Verknüpfung
verbunden:
Auswählbare Funktionen
Name im Menü
aus
Iso. Alarm 1
Iso. Alarm 2
40 iso685-x_D00022_12_M_XXDE/02.2024
Beschreibung
Die Funktion wird nicht verwendet.
Zustandswechsel des Ausgangs beim Unterschreiten des eingestellten
Ansprechwertes R .
an1
Zustandswechsel des Ausgangs beim Unterschreiten des eingestellten
Ansprechwertes R .
an2
