7.6

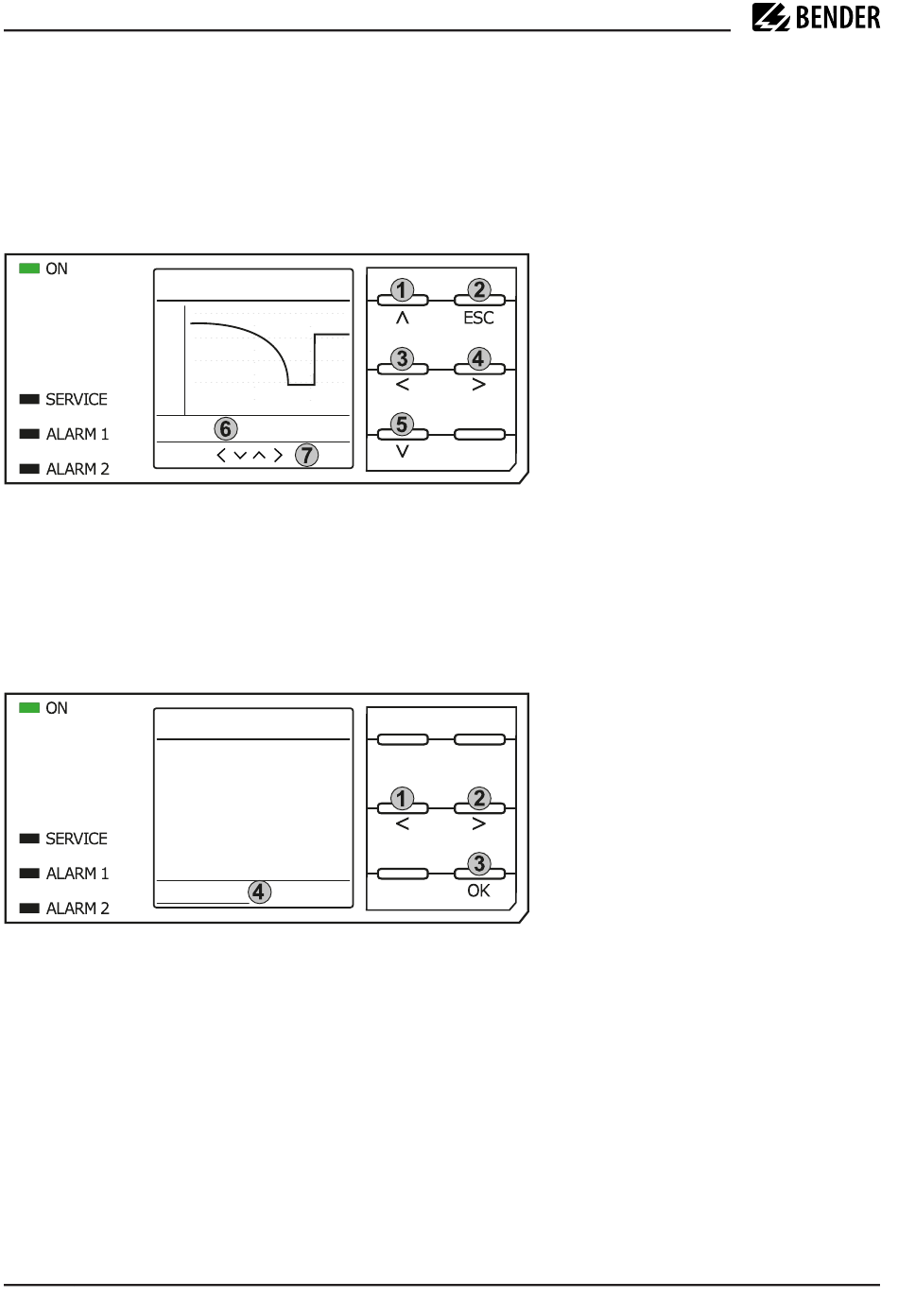

Data - isoGraph
Der isoGraph stellt den zeitlichen Verlauf des Isolationswiderstandes dar. Es stehen folgende Skalierungen
für die Zeitachse zur Verfügung: Stunde, Tag, Woche, Monat und Jahr. Die Messwerte für die einzelnen
Darstellungen werden jeweils in einem separaten Speicher hinterlegt. Für die Darstellung des Graphen
auf dem Display stehen jeweils 100 Messwerte zur Verfügung. Hieraus ergibt sich die jeweilige Auflösung
(Abtastung) des Graphen.
Daten-isoGraph
1,0
,100
,010
,001
MQ
Stunde
7.7
Initiale Messung starten
Während der initialen Messung werden alle Messwerte im Gerät erfasst.
Alle gegebenenfalls bereits aufgenommenen Messwerte werden durch den Start einer erneuten initialen
Messung verworfen.
Initiale Messung ...
Bitte bestätigen Sie
Abbrechen
7.8
Automatischer Test
Das ISOMETER® führt zuerst einen automatischen Test durch. Während des Tests werden die Anschlüsse zum
IT-System und zur Erde geprüft. Danach führt das ISOMETER® eine initiale Messung durch und erfasst alle
Messwerte im Gerät (siehe auch „Initiale Messung starten", Seite 32).
Im Anschluss misst das ISOMETER® für einen Messzyklus, bevor es die Berechtigung zur Isolationsmessung an
das ISOMETER® mit der nächsten höheren Adresse weitergibt.
32
iso685-x_D00022_12_M_XXDE/02.2024
16:26
16:52
1 / 4
x.3
Ihre Eingabe.
Initiale...
Tastenfeld
1.
Wechsel zur vorherigen
Messwertübersicht
2.
Ansicht verlassen
3.
Skalierung ändern (Detail)
4.
Skalierung ändern (Übersicht)
5.
Wechsel zur nachfolgenden
Messwertübersicht
Anzeige
6.
Aktuelle Zeitskalierung
7.
x.te Ansicht von ...
Tastenfeld
1.
Abbruch auswählen
2.
Funktion auswählen
3.
Bestätigen
Anzeige
4.
Abbrechen | Initiale Messung starten
