Anschluss

Spannungsversorgung über externe Netzteile

Bei externer Versorgung (24 V) kann das Gerät über A1/+ und A2/− ODER über X1 versorgt werden. Bei

der Versorgung über A1+/A2 ist darauf zu achten, dass an A1/+ +24 V angelegt wird und A2/– mit GND

(Masse) verbunden wird.

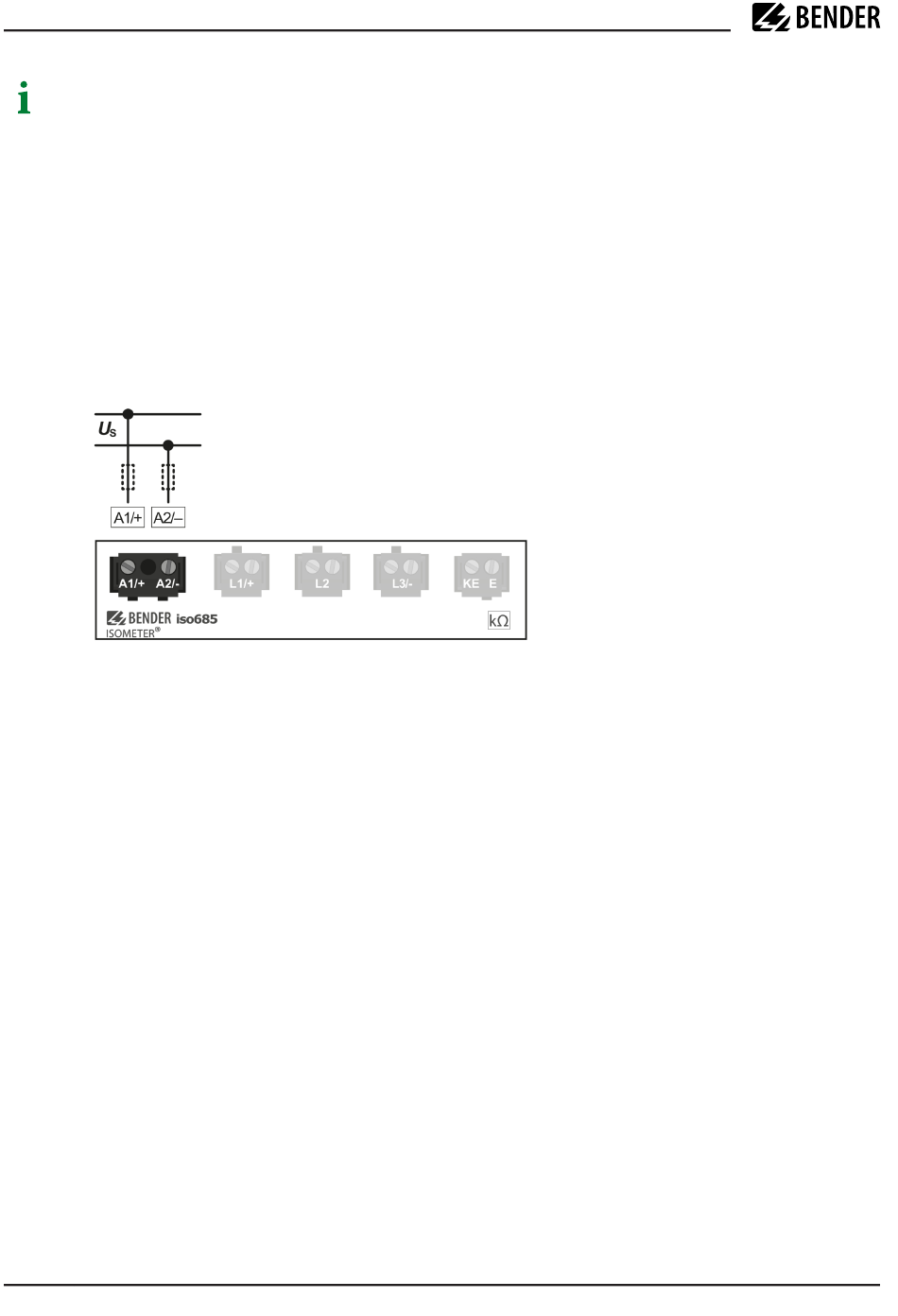

Vorsicherung Spannungsversorgung

Wird das Gerät über ein externes Netzteil versorgt, muss die Vorsicherung F

so gewählt werden, dass das speisende Netzteil in der Lage ist, die DC-taugliche Vorsicherung auszulösen.

Beispiel: Empfohlen wird bei einem 24-V-Netzteil (min. 1 A) eine Vorsicherung von 650 mA/T.

Emissionsanforderungen bei externer Spannungsversorgung

Externe Netzteile, die das ISOMETER über X1 versorgen, müssen den Störfestigkeits- und

Emissionsanforderungen der geforderten Applikationsnorm entsprechen. Für Verbindungsleitungen, die

länger als 1 m sind, müssen geschirmte Leitungen verwendet werden.

iso685-x_D00022_12_M_XXDE/02.2024

am Anschluss A1/+, A2/−
