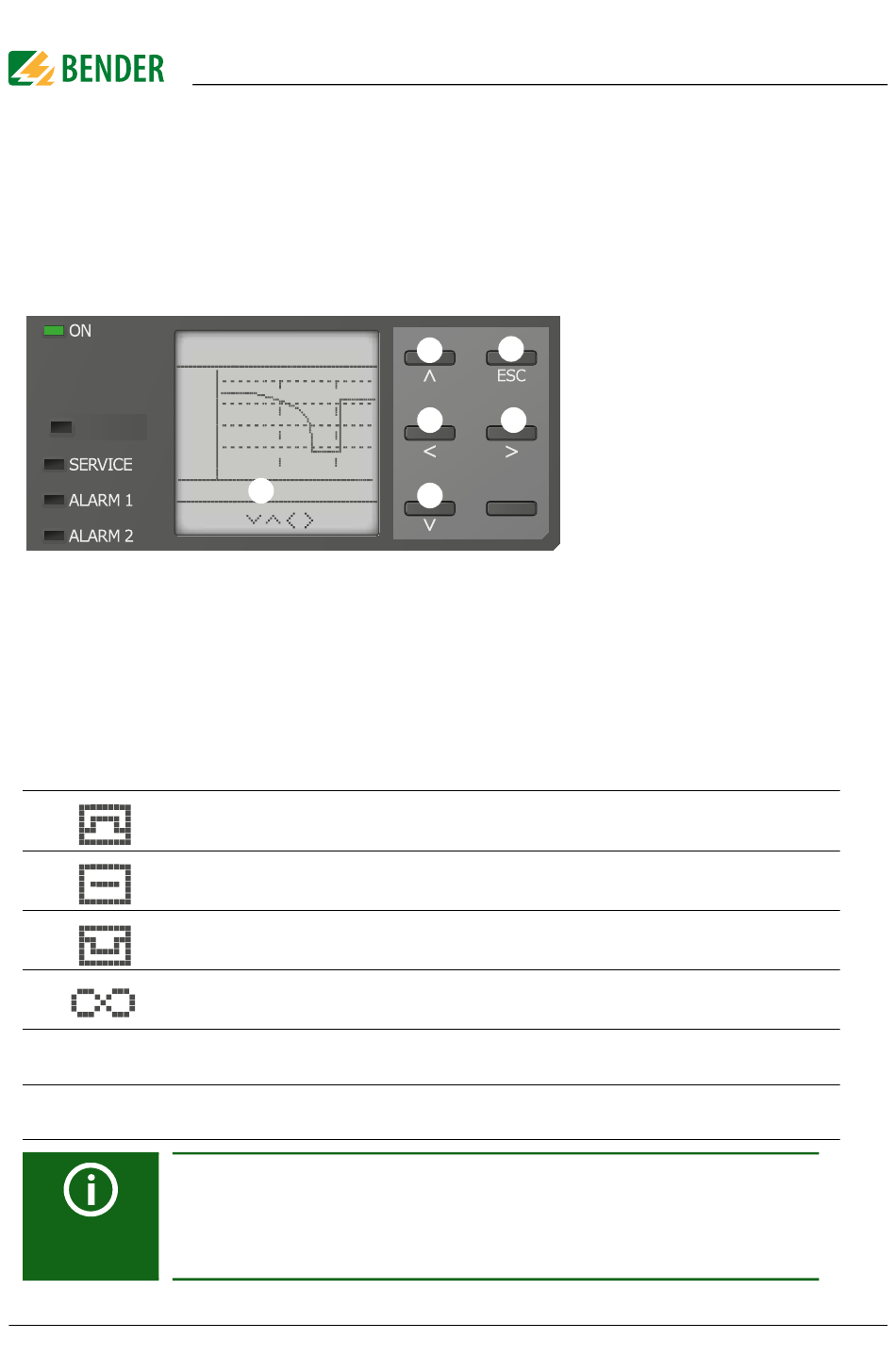

7.6 Data-isoGraph

Der isoGraph stellt den zeitlichen Verlauf des Isolationswiderstandes dar. Es stehen folgen-
de Skalierungen für die Zeitachse zur Verfügung: Stunde, Tag, Woche, Monat und Jahr.
Die Messwerte für die einzelnen Darstellungen werden jeweils in einem separaten Speicher
hinterlegt. Für die Darstellung des Graphen auf dem Display stehen jeweils 100 Messwerte
zur Verfügung. Hieraus ergibt sich die jeweilige Auflösung (Abtastung) des Graphen.
,100
PGH ON
,010
,001

7.7 Isolationsfehlersuche

Im aktivierten EDS-Modus zeigt das ISOMETER® die Meldung „Iso.Fehlersuche". Darunter
zeigt es auf der linken Seite, welcher EDS-Modus aktiviert ist. Rechts zeigt es den Polaritäts-
wechsel der Messpulse mit dazwischenliegender Pause an. Die verschiedenen Puls-phasen
werden durch die jeweiligen Symbole angezeigt. *
43 s
- - -
38
Data-isoGraph
1,0
MΩ
6
16:26 16:52
1/4
positiver Messpuls *
Pause
negativer Messpuls *
Die Isolationsfehlersuche wurde manuell dauerhaft gestartet.
Es findet keine Isolationsmessung statt.
Isolationsfehlersuche im Modus auto und 1 Umlauf.
Ablaufende Zeit eines Messzyklus.
Zeit kann nicht angegeben werden
* Anzeige bei niederfrequenten Messvorgängen
Im LAB-Verfahren kann der Puls bis zu einer Minute dauern. Daher ist
kein ständiges „Wechseln" der Anzeigesymbole zu sehen. Die jeweili-
gen Symbole sind für die Pulszeit von bis zu 1 Minute durchgängig.
Tastenfeld
2
1
1 Wechsel zur vorherigen
2 Ansicht verlassen
3 4
3 Skalierung ändern (Detail)
4 Skalierung ändern
5 5 Wechsel zur nachfolgenden
Anzeige
6 Aktuelle Zeitskalierung
isoPV1685DP_D00479_00_M_XXDE/02.2023
Messwertübersicht
(Übersicht)
Messwertübersicht
