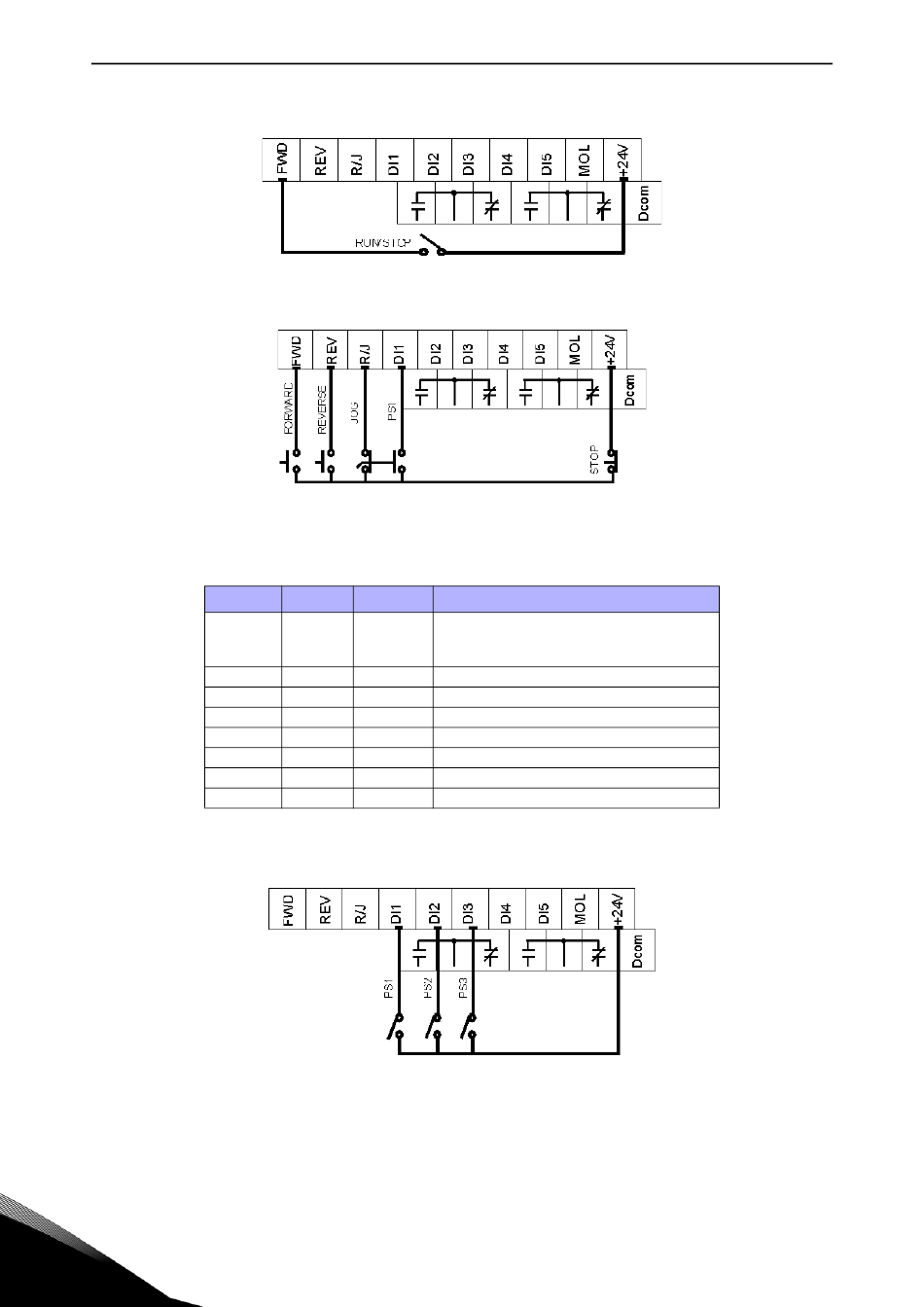

Typische Schaltpläne für Digitaleingänge
Abbildung 11. Anschlüsse für Zweileiter- und Dreileitersteuerung
PS3 (Bit 3) PS2 (Bit 2) PS1 (Bit 1)
Abbildung 12. Anschlüsse für voreingestellte Geschwindigkeiten
4
Typischer Anschluss für Zweileitersteuerung
(Einstellung Parameter 724 (DI4 Configure = 1)
Typischer Anschluss für Dreileitersteuerung
(Einstellung der Parameter 723 (DI3 Configure = 12) und 904 (DI4 Configure = 1)
0
0
0
0
0
1
0
1
0
0
1
1
1
0
0
1
0
1
1
1
0
1
1
1
Tabelle 14. Auswahl voreingestellter Geschwindigkeiten
(Preset Speeds)
(Preset Speeds)
Gewählte Geschwindigkeit
Normale Sollgeschwindigkeit wie über die
Parameter 201 (Input Mode) und 204 (Ref
Select) festgelegt.
Preset-Frequenz F1 (303-F1).
Preset-Frequenz F2 (304-F2).
Preset-Frequenz F3 (305-F3).
Preset-Frequenz F4 (306-F4).
Preset-Frequenz F5 (307-F5).
Preset-Frequenz F6 (308-F6).
Maximalfrequenz (302, Max Frequency).
