Tastenfeldbedienung und Programmierung
5.4
Bedienfeld-Display
Das Bedienfeld-Display zeigt Informationen zum Inverterbetrieb und Programmiervorgang an.
Spezielle Symbole liefern nähere Informationen zum Inverterbetrieb (siehe folgendes Kapitel).
bildung 19
zeigt ein Beispiel für eine 50X Bedienfeld-Anzeige.
5.5
Programmierung
5.5.1
Parameteranzeige bei Aufruf
Wenn nach Anlegen der Betriebsspannung und Fehler-Reset die Taste PROG gedrückt wird (oder
die Tasten SHIFT+PROG), wird standardmäßig zuerst der Parameter
bildung 20
zeigt ein typisches Display bei Aufruf des Programmiermodus.
Abbildung 20. Typisches Display bei Aufruf des Programmiermodus
Wenn ein anderer Parameter aufgerufen und dann der Programmiermodus verlassen wird, wird
beim nächsten Aufruf des Programmiermodus dieser zuletzt aufgerufene Parameter zuerst an-
gezeigt. Für die Ebene 1 und 2 speichert der Inverter den jeweils "zuletzt aufgerufenen Parameter".
5.5.2
Änderung der Scroll-Geschwindigkeit für das Display
Durch drücken des Aufwärts- bzw. Abwärtspfeils können Sie langsam durch die Display-Anzeigen
scrollen. Durch gleichzeitiges Drücken der SHIFT-Taste und des Aufwärts-Pfeils erhöhen Sie die
Scroll-Geschwindigkeit. Wenn Sie die SHIFT-Taste wieder loslassen, scrollen Sie mit der alten
Scroll-Geschwindigkeit weiter. Der beschriebene Vorgang trifft auf alle Programmier- und Betrie-
bsmodi zu.
5.5.3
Ablauf des Programmierens
Führen Sie zum Programmieren eines Parameterwerts folgende Schritte aus:
1. Rufen Sie durch Drücken der PROG-Taste den Ebene 1-Programmiermodus auf. Durch
Drücken von SHIFT+PROG können Sie Ebene 2 aufrufen. Die P-Anzeige erscheint auf
dem Display. Sie können immer nur eine Ebene aufrufen. Ein Wechsel von einer Ebene
zur anderen ohne Verlassen des Programmiermodus ist nicht möglich.
Beachten Sie, dass einige Parameter während des Betriebs nicht geändert werden können. Bei-
spiel: Wenn Sie Parameter 201 (Input Mode) programmieren möchten, müssen Sie den Antrieb
vor Beginn der Programmierung anhalten. In der Parametertabelle am Anfang dieses Hand-
buchs sind die Parameter, die während des Betriebs nicht geändert werden können, farblich un-
terlegt.
2. Scrollen Sie mit den Pfeiltasten zu dem gewünschten Parameter.
3. Drücken Sie die SHIFT-Taste, damit Sie den Wert ändern können. Die P-Anzeige be-
ginnt zu blinken.
4. Wählen Sie über die Pfeiltasten den neuen Wert aus.
24-hour support +358 (0)40 837 1150 • Email: vacon@vacon.com

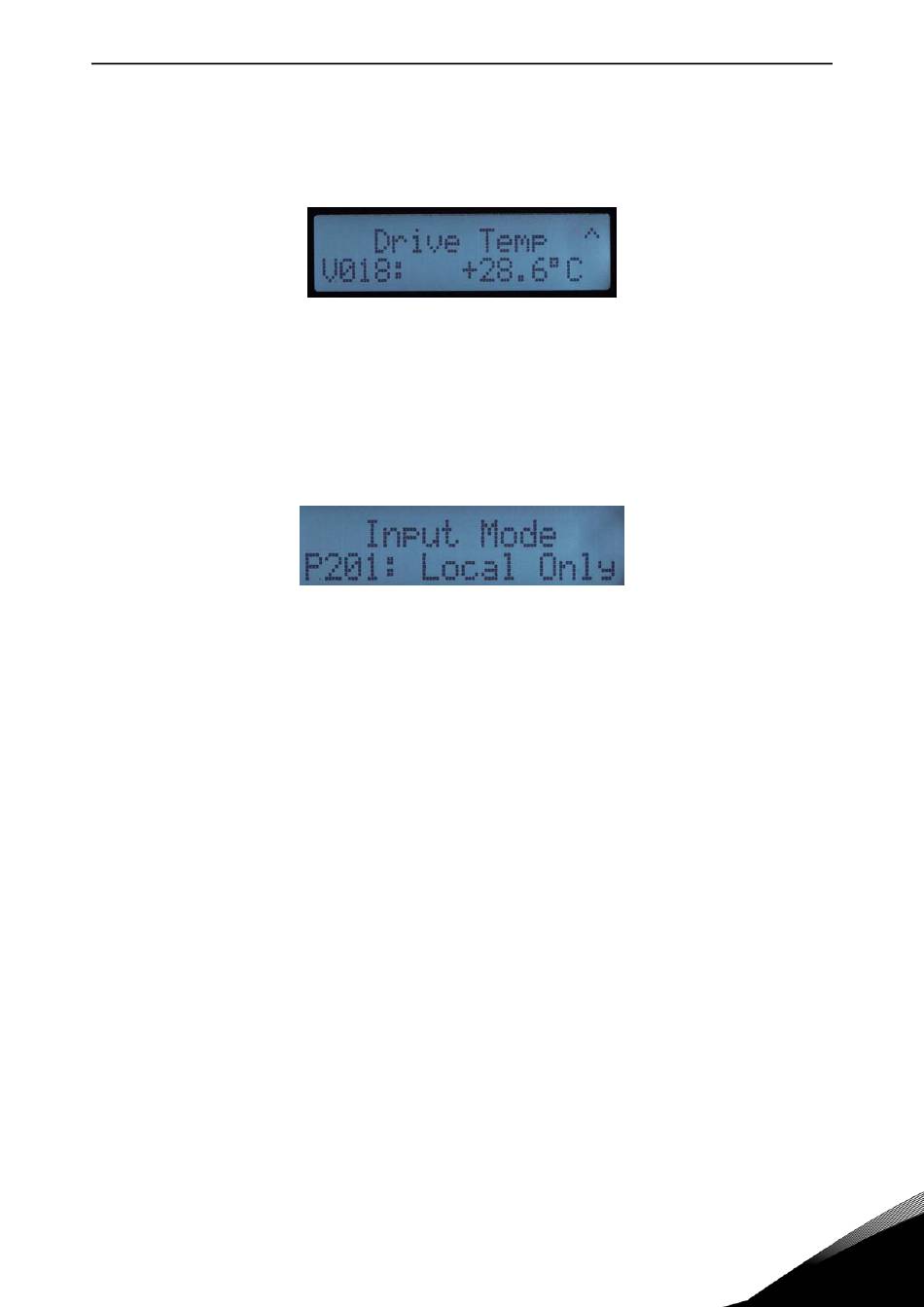

Abbildung 19. 50X Bedienfeld-Display
