Tastenfeldbedienung und Programmierung
5.
T
ASTENFELDBEDIENUNG UND
5.1
Einleitung
Der 50X-Inverter ist für den Betrieb eines 4-poligen Asynchronmotors vorprogrammiert. Für viele
Anwendungen ist der Inverter nach Auslieferung direkt einsetzbar, ohne das eine zusätzliche Pro-
grammierung erforderlich ist. Über das digitale Bedienfeld wird der gesamte Betrieb gesteuert.
Über die zehn Eingabetasten kann der Motor "per Tastendruck" betrieben (Betriebsmodus) und die
Parameter unkompliziert programmiert werden (Programmiermodus).
Um das Programmieren zu vereinfachen, sind die Parameter in drei verschiedene Ebenen
eingeteilt:
1. Ebene 1 kann jederzeit durch Drücken der PROG-Taste aufgerufen werden. Diese Ebe-
ne bietet Zugang zu den am Häufigsten verwendeten Parametern.
2. Ebene 2 kann durch Drücken der SHIFT-Taste und gleichzeitiges Drücken der PROG-
Taste aufgerufen werden. Diese Ebene bietet Zugang zu allen 50X-Parametern, ein-
schließlich der Ebene 1-Parameter, für Anwendungen, die fortgeschrittene Einstellun-
gen erfordern.
3. Makro-Modus kann durch Drücken der PROG-Taste für mehr als 3 Sek. aufgerufen
werden. Auf dem Display erscheint "Hold PROG for Macro Mode". Weiter Informationen
erhalten Sie in
ab
Seite
49.
Die Parametertabelle ab
Parameternamen in 5 Sprachen und ab
"50X-Parameter"
ab
Seite 59
Beachten Sie, dass alle Parameter durch Hinzuaddieren von 40000 zu der Parameternummer an-
gesprochen werden können. Beispiel: Parameter 201 (Input Mode) kann mit der Modbus-Adresse
40201 angesprochen werden.
Wenn Sie den Inverterbetrieb umgehend aufnehmen möchten, lesen Sie das Kapitel
betriebnahme"
auf
Seite
24-hour support +358 (0)40 837 1150 • Email: vacon@vacon.com

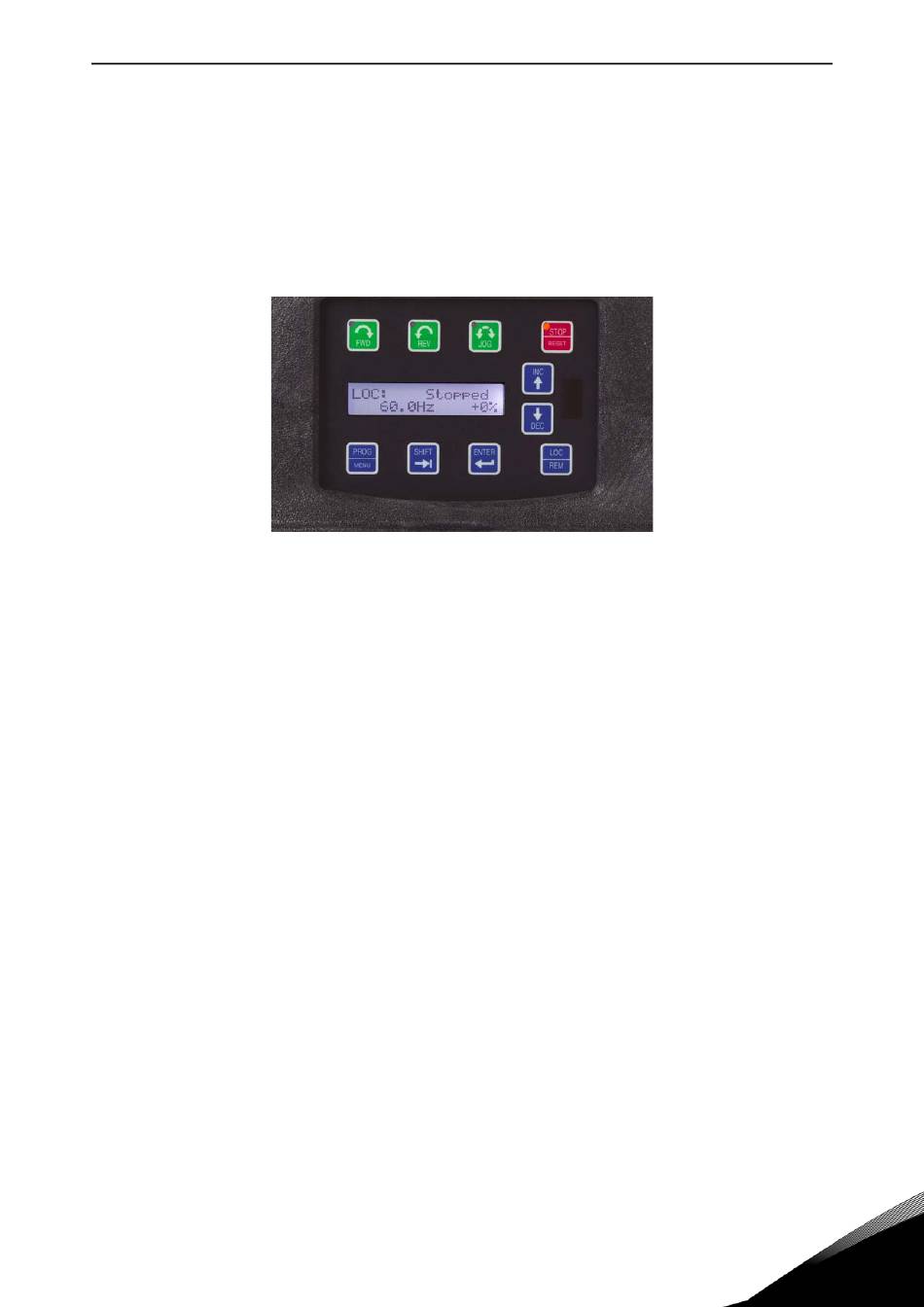

Abbildung 18. 50X Bedienfeld
