Tastenfeldbedienung und Programmierung
Bei Drücken der Taste schaltet die Steuerung zwischen den Steuermodi LOCal und
REMote um, so wie es durch den Parameter 201 (Mode) ausgewählt wurde. Es kann
folgendes konfiguriert werden:
• Befehl Run/Stop (sowohl FWD als auch REV)
• Bezugssignal der Geschwindigkeit
• beide oben angegebenen Möglichkeiten
Ebenfalls kann man alle Funktionen ausschalten (Werkseinstellung). Diese Einstel-
lungen sind sowohl im Stop-Modus als auch im Betriebsmodus des Inverters
möglich. Bei Unterbrechung der Spannungsversorgung wird der Datenspeicher die
letzte ausgewählte Funktion abspeichern.

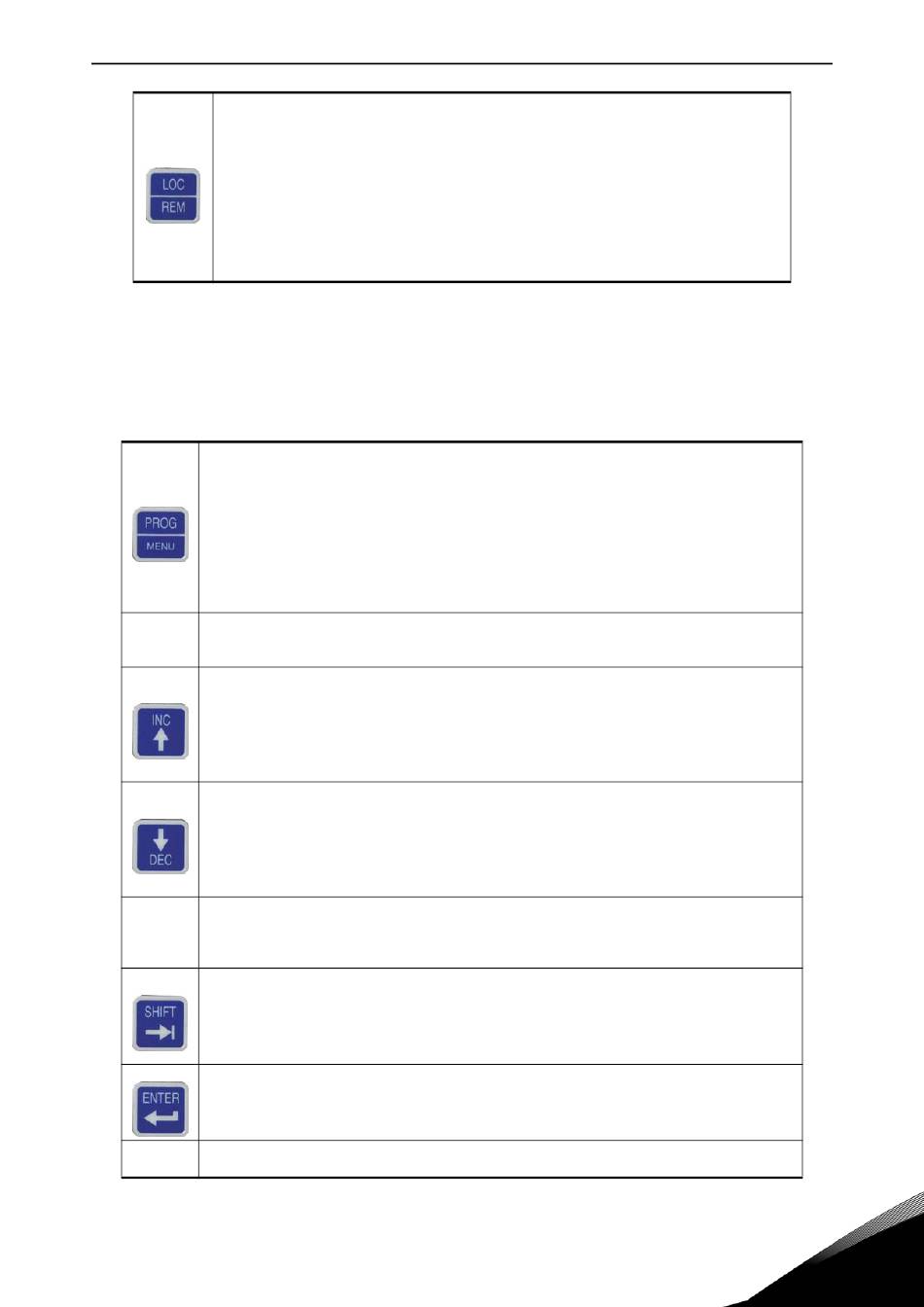

Tabelle 15. Funktion der Tasten im Betriebsmodus
Der Aufruf des Programmiermodus erfolgt durch Anhalten des 50X-Inverters und Drücken der
PROG-Taste zwecks Aufruf von Ebene 1 bzw. Drücken der SHIFT-Taste und gleichzeitiges Drücken
der PROG-Taste zwecks Aufruf von Ebene 2. Durch gleichzeitiges Drücken der Tasten ENTER und
PROG werden alle die Parameter angezeigt, die abweichend von der Werkseinstellung sind. In
belle 16
sind die Tastenfunktionen im Programmiermodus beschrieben.
Durch Drücken dieser Taste aktivieren Sie den Programmiermodus und erhalten
Zugang zu den Ebene 1 Parametern. (Um Zugang zu den Ebene 2 Parametern zu erh-
alten, müssen Sie beim Drücken der PROG-Taste gleichzeitig die SHIFT-Taste gedrückt
halten; um Zugang zum Makro-Modus zu erhalten, müssen Sie die PROG-Taste länger
als 3 Sek. gedrückt halten.) Sobald der Programmiermodus aktiv ist, bewirkt ein erneu-
tes Drücken der PROG-Taste eine Rückkehr zum Betriebsmodus. Wenn ein Zugang-
scode programmiert wurde, muss dieser zunächst eingegeben werden, bevor mit der
Programmierung fortgefahren werden kann. Siehe Parameter 811 (Access Code)
82).
HINWEIS: Um zu erkennen welche Parameter sich von der Werkeinstellung unterscheiden, drü-
cken Sie bitte ENTER + PROG. Sollte die Fehlernachricht "Factory Defaults" angezeigt werden, so
sind keine Parameter verändert worden.
Durch Drücken dieser Taste im Programmiermodus scrollen Sie vorwärts von einem
Parameter zum anderen. Wenn die P-Anzeige blinkt, wird der Parameterwert erhöht.
Durch gleichzeitiges Halten der SHIFT-Taste und Drücken des Aufwärtspfeils können
Sie den Scrollvorgang beschleunigen. Lassen Sie die SHIFT-Taste wieder los, wenn Sie
mit normaler Geschwindigkeit weiter scrollen wollen. Über die ENTER-Taste speichern
Sie den neuen Wert.
Durch Drücken dieser Taste im Programmiermodus scrollen Sie rückwärts von einem
Parameter zum anderen. Wenn die P-Anzeige blinkt, wird der Parameterwert verrin-
gert. Durch gleichzeitiges Halten der SHIFT-Taste und Drücken des Aufwärtspfeils kön-
nen Sie den Scrollvorgang beschleunigen. Lassen Sie die SHIFT-Taste wieder los, wenn
Sie mit normaler Geschwindigkeit weiter scrollen wollen. Über die ENTER-Taste spe-
ichern Sie den neuen Wert.
HINWEIS: Während die P-Anzeige auf dem Bedienfeld-Display blinkt, können Sie durch gleichzei-
tiges kurzes Drücken des Aufwärts- und Abwärtspfeils die werkseitige Standardeinstellung für
den jeweiligen Parameter wieder herstellen. Über die ENTER-Taste speichern Sie den neuen
Wert.
Wenn diese Taste gedrückt wird, während ein Parameter angezeigt wird, kann der Wert
dieses Parameters über die Aufwärts- und Abwärts-Pfeiltasten geändert werden. Die
P-Anzeige blinkt, um anzuzeigen, dass der Parameter geändert werden kann. Lesen
Sie auch die obige Beschreibung der Funktion der Aufwärts- und Abwärts-Pfeiltasten
bei gleichzeitigem Drücken der SHIFT-Taste.
Diese Taste muss nach Änderung eines Parameters gedrückt werden, um den neuen
Wert abzuspeichern. Zur Bestätigung einer erfolgreichen Speicherung erscheint eine
Sekunde lang "stored" auf dem Display.
HINWEIS: Durch gleichzeitiges Drücken der Tasten ENTER und PROG werden alle die Parameter
angezeigt, die abweichend von der Werkseinstellung sind.
Tabelle 16. Funktion der Tasten im Programmiermodus
