RAM CC600 Technische Beschreibung Seite 8

Computer
660.000 bis 660.300
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
• Grundgeräte des Klimacomputers CC600/Baureihe 660
inklusive Netzsteckkarte
• Aluminiumgehäuse für Schaltschrankeinbau, Normschienenmontage
• geeignet für allein stehenden Betrieb, als Leitrechner oder Unterstation
Klimacomputer-Grundgeräte zur Bestückung mit Prozessorkarte und Interface-
karten nach Bedarf.
Typenübersicht
Computer bestückt mit Netzsteckkarte
Baugröße 0 (für Prozessorkarte und 1 Kommunikationskarte)
Baugröße 1 (für Prozessorkarte und max. 4 Interfacekarten)
Baugröße 2 (für Prozessorkarte und max. 7 Interfacekarten)
Baugröße 3 (für Prozessorkarte und max. 10 Interfacekarten)
Siehe auch „Planungshinweise – Computer-Bestückung".
Beschreibung
Die Computergehäuse sind aus Gründen der elektromagnetischen Verträglichkeit (EMV) aus chromatiertem Aluminiumblech aufgebaut und
besitzen einen Kunststoffsockel mit Krallen und Verschlüssen zur Befestigung auf einer 35mm-Tragschiene (Hutschiene). Seitliche Federstrei-
fen an den Frontplatten der Steckkarten und an den Blind-Frontplatten verschließen das Gehäuse auch vorne hochfrequenzdicht.
Die Computer enthalten in der Grundausstattung nur die Netzsteckkarte. Zur Komplettierung sind eine Prozessorkarte und die benötigten
Interfacekarten in das Gehäuse zu stecken, mit den beiden Schrauben zu arretieren und über die Steckverbindungen anzuschließen.

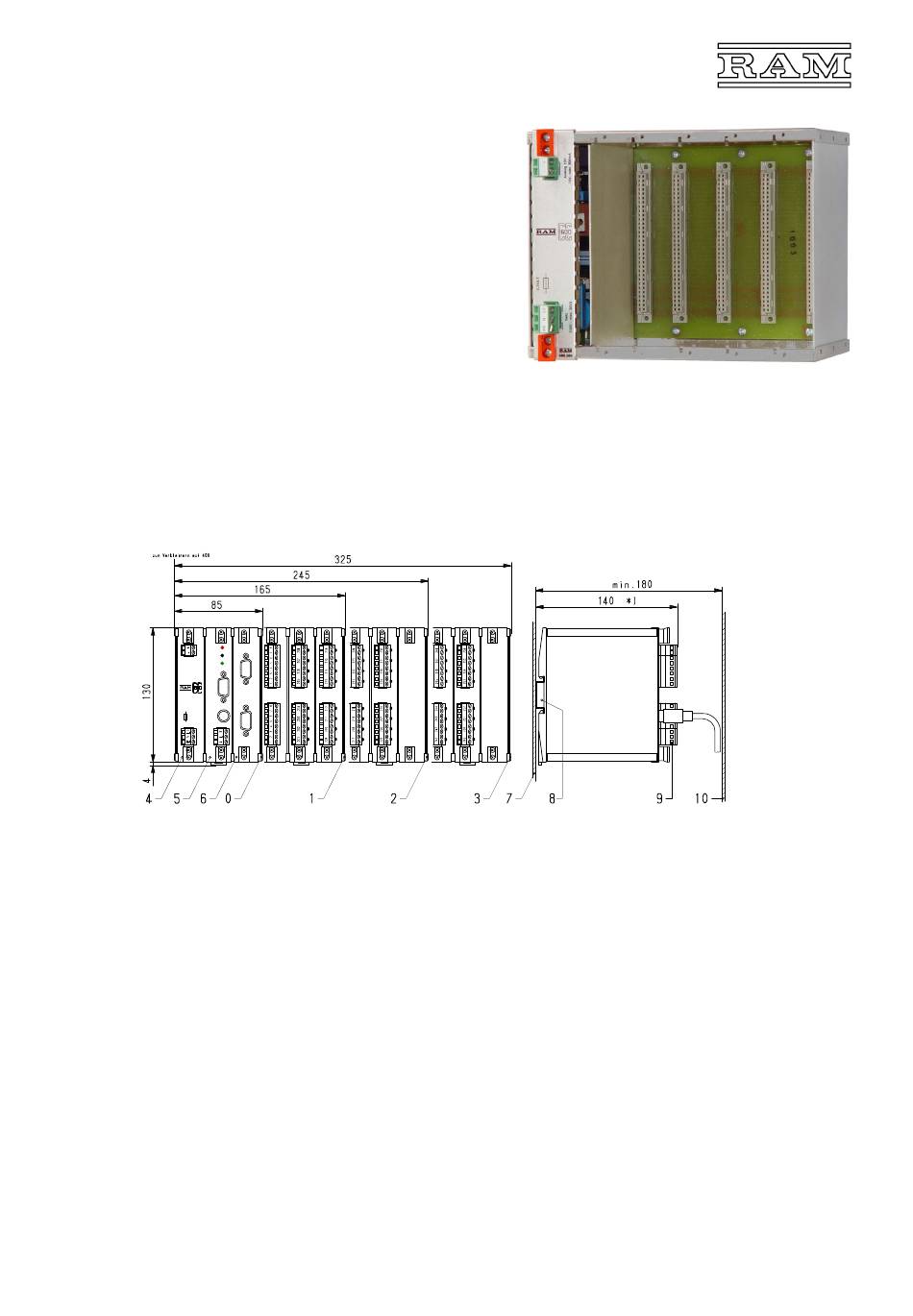

Maßbild
0 Gehäuse Baugröße 0
1 Baugröße 1
2 Baugröße 2
3 Baugröße 3
4 Netzsteckkarte
5 Prozessorkarte nach Bedarf
6 Steckplätze mit Interfacekarten nach Bedarf
Planungshinweise
Computer-Baugröße
Die Baugröße ist nach der benötigen Anzahl an Interfacekarten auszuwählen, wobei zu erwartende Erweiterungen bereits berücksichtigt wer-
den sollten. Ungeachtet der verfügbaren Steckplätze können vom Computer maximal bedient werden:
- 1 Schnittstellenkarte (nur im Leitrechner),
- 4 Analogkarten mit je 16 Ein- oder Ausgangskanälen und
- 8 Digitalkarten mit je 8 oder 16 Ein- oder Ausgangskanälen.
Reicht die Anzahl der Steckplätze nicht aus und werden mehr Analog- und/oder Digitalkanäle benötigt, müssen die Funktionen auf mehrere
Computer verteilt und die einzelnen Computer vernetzt werden.
Computer-Bestückung
Bevor die einzelnen Steckkarten in das Grundgerät gesteckt werden, sind die auf den Platinen vorhandenen Codierstecker oder -schalter pas-
send einzustellen und an den Analog- und Digitalkarten die Klemmenbezeichnung anzubringen. Näheres hierzu ist jeweils der Beschreibung
der Steckkarte zu entnehmen.
Die Netzsteckkarte und die Prozessor- und ggf. Schnittstellenkarte sind in dieser Reihenfolge von links nach rechts in die ersten 3 Steckplätze
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
8
Typ 660.000
660.100
660.200
660.300
Typ 660.000 7 Montageplatte
660.100 8 35mm-Tragschiene nach EN 50 022
660.200 9 steckbare Anschlussklemmen
660.300 10 Schaltschranktür
660.500
660.51x/662.51x *) gilt für Tragschiene 35/7,5mm
