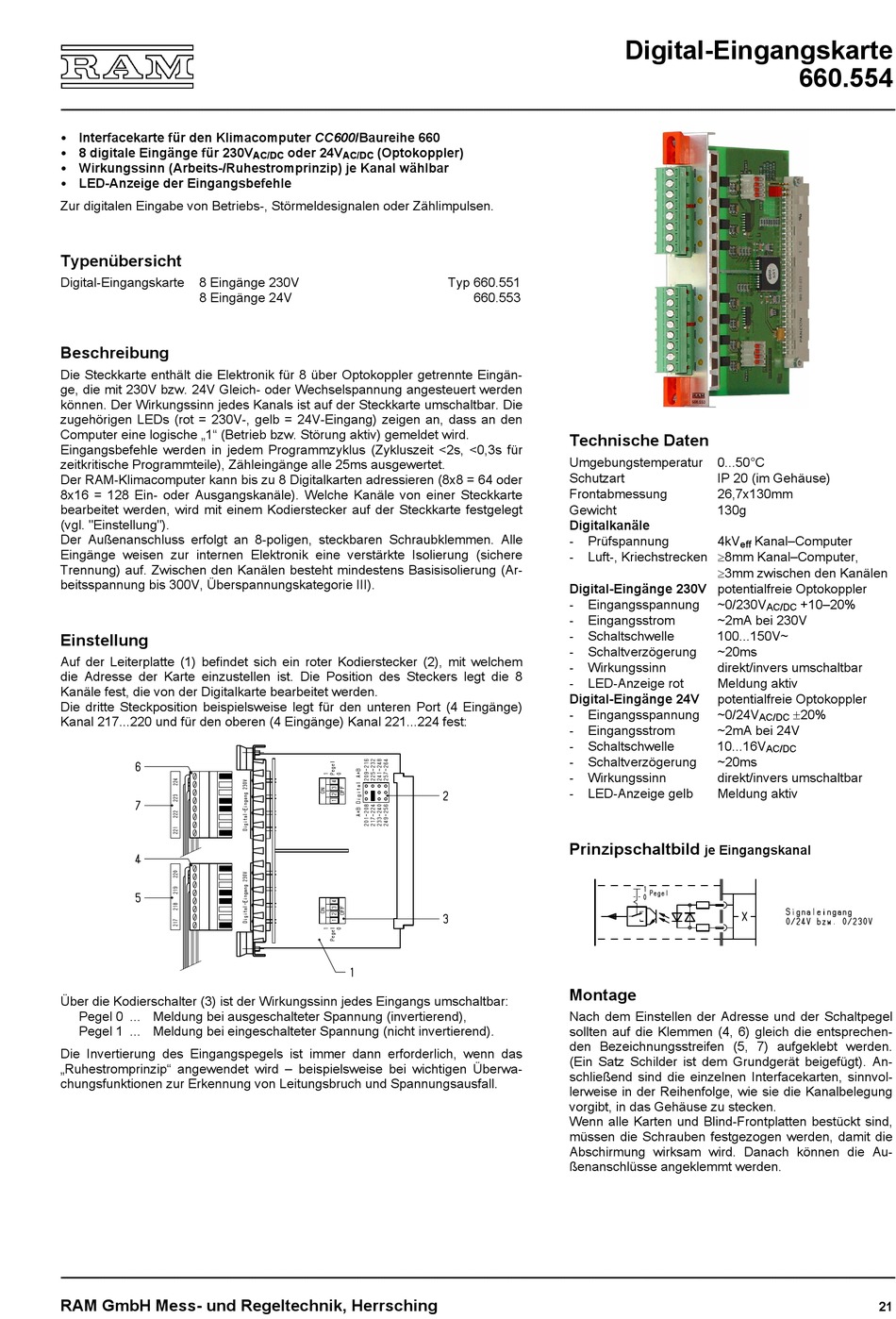

RAM CC600 Technische Beschreibung Seite 21

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
• Interfacekarte für den Klimacomputer CC600/Baureihe 660
• 8 digitale Eingänge für 230V
• Wirkungssinn (Arbeits-/Ruhestromprinzip) je Kanal wählbar
• LED-Anzeige der Eingangsbefehle
Zur digitalen Eingabe von Betriebs-, Störmeldesignalen oder Zählimpulsen.
Typenübersicht
Digital-Eingangskarte 8 Eingänge 230V
8 Eingänge 24V
Beschreibung
Die Steckkarte enthält die Elektronik für 8 über Optokoppler getrennte Eingän-
ge, die mit 230V bzw. 24V Gleich- oder Wechselspannung angesteuert werden
können. Der Wirkungssinn jedes Kanals ist auf der Steckkarte umschaltbar. Die
zugehörigen LEDs (rot = 230V-, gelb = 24V-Eingang) zeigen an, dass an den
Computer eine logische „1" (Betrieb bzw. Störung aktiv) gemeldet wird.
Eingangsbefehle werden in jedem Programmzyklus (Zykluszeit <2s, <0,3s für
zeitkritische Programmteile), Zähleingänge alle 25ms ausgewertet.
Der RAM-Klimacomputer kann bis zu 8 Digitalkarten adressieren (8x8 = 64 oder
8x16 = 128 Ein- oder Ausgangskanäle). Welche Kanäle von einer Steckkarte
bearbeitet werden, wird mit einem Kodierstecker auf der Steckkarte festgelegt
(vgl. "Einstellung").
Der Außenanschluss erfolgt an 8-poligen, steckbaren Schraubklemmen. Alle
Eingänge weisen zur internen Elektronik eine verstärkte Isolierung (sichere
Trennung) auf. Zwischen den Kanälen besteht mindestens Basisisolierung (Ar-
beitsspannung bis 300V, Überspannungskategorie III).
Einstellung
Auf der Leiterplatte (1) befindet sich ein roter Kodierstecker (2), mit welchem
die Adresse der Karte einzustellen ist. Die Position des Steckers legt die 8
Kanäle fest, die von der Digitalkarte bearbeitet werden.
Die dritte Steckposition beispielsweise legt für den unteren Port (4 Eingänge)
Kanal 217...220 und für den oberen (4 Eingänge) Kanal 221...224 fest:
Über die Kodierschalter (3) ist der Wirkungssinn jedes Eingangs umschaltbar:
Pegel 0 ... Meldung bei ausgeschalteter Spannung (invertierend),
Pegel 1 ... Meldung bei eingeschalteter Spannung (nicht invertierend).
Die Invertierung des Eingangspegels ist immer dann erforderlich, wenn das
„Ruhestromprinzip" angewendet wird – beispielsweise bei wichtigen Überwa-
chungsfunktionen zur Erkennung von Leitungsbruch und Spannungsausfall.
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
RAM GmbH Mess- und Regeltechnik, Herrsching
oder 24V (Optokoppler)
AC/DC AC/DC
Typ 660.551
660.553
Technische Daten
Umgebungstemperatur
Schutzart
Frontabmessung
Gewicht
Digitalkanäle
- Prüfspannung
Luft-, Kriechstrecken 8mm Kanal–Computer,
-
Digital-Eingänge 230V potentialfreie Optokoppler
- Eingangsspannung
- Eingangsstrom
- Schaltschwelle
- Schaltverzögerung
- Wirkungssinn
- LED-Anzeige rot
Digital-Eingänge 24V
- Eingangsspannung
- Eingangsstrom
- Schaltschwelle
- Schaltverzögerung
- Wirkungssinn
- LED-Anzeige gelb
Prinzipschaltbild
Montage
Nach dem Einstellen der Adresse und der Schaltpegel
sollten auf die Klemmen (4, 6) gleich die entsprechen-
den Bezeichnungsstreifen (5, 7) aufgeklebt werden.
(Ein Satz Schilder ist dem Grundgerät beigefügt). An-
schließend sind die einzelnen Interfacekarten, sinnvol-
lerweise in der Reihenfolge, wie sie die Kanalbelegung
vorgibt, in das Gehäuse zu stecken.
Wenn alle Karten und Blind-Frontplatten bestückt sind,
müssen die Schrauben festgezogen werden, damit die
Abschirmung wirksam wird. Danach können die Au-
ßenanschlüsse angeklemmt werden.
Digital-Eingangskarte
0...50°C
IP 20 (im Gehäuse)
26,7x130mm
130g
4kV Kanal–Computer
eff
3mm zwischen den Kanälen
~0/230V
AC/DC
~2mA bei 230V
100...150V~
~20ms
direkt/invers umschaltbar
Meldung aktiv
potentialfreie Optokoppler
20%
~0/24V
AC/DC
~2mA bei 24V
10...16V
AC/DC
~20ms
direkt/invers umschaltbar
Meldung aktiv
je Eingangskanal
660.554
+10–20%
