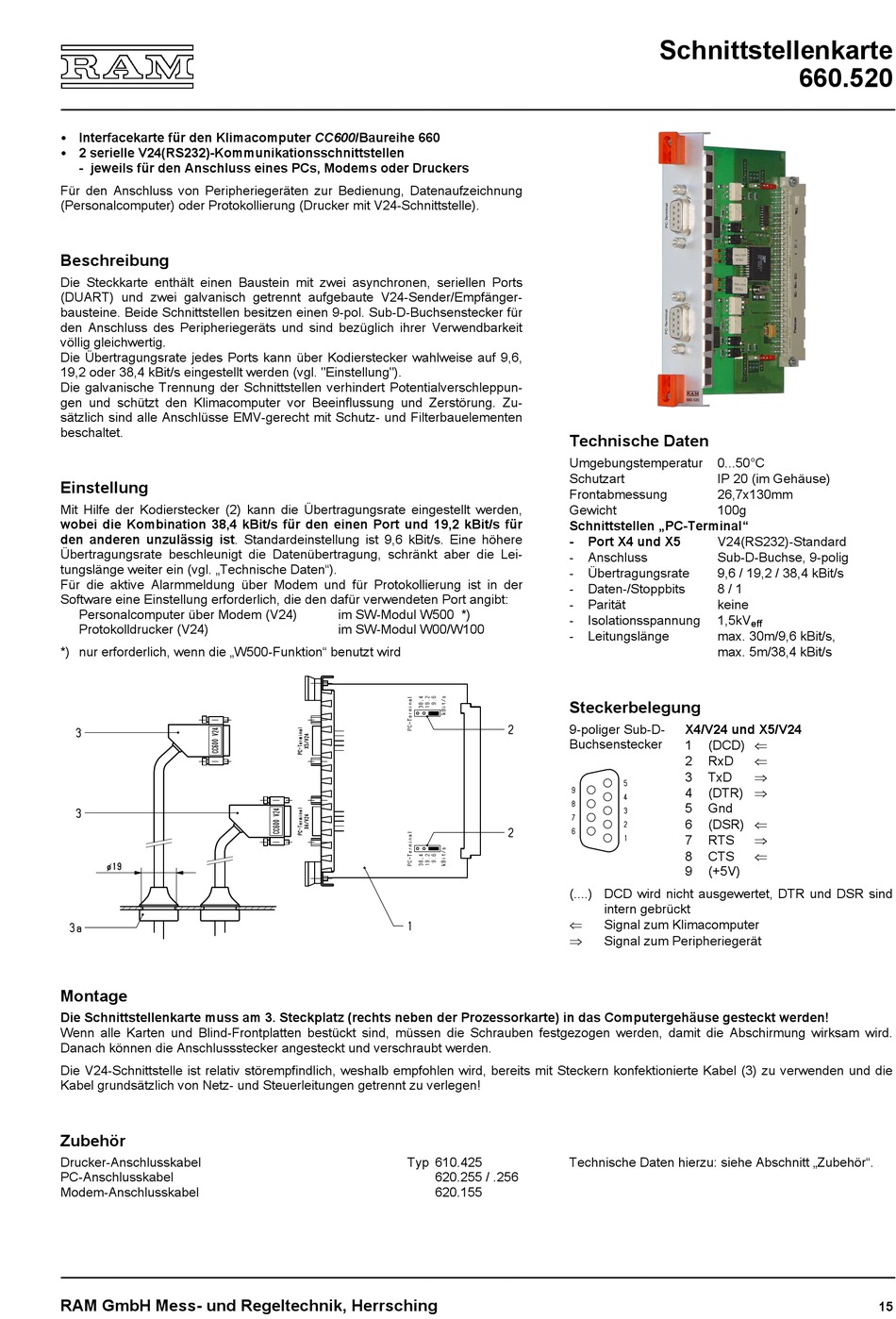

RAM CC600 Technische Beschreibung Seite 15

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
• Interfacekarte für den Klimacomputer CC600/Baureihe 660
• 2 serielle V24(RS232)-Kommunikationsschnittstellen
- jeweils für den Anschluss eines PCs, Modems oder Druckers
Für den Anschluss von Peripheriegeräten zur Bedienung, Datenaufzeichnung
(Personalcomputer) oder Protokollierung (Drucker mit V24-Schnittstelle).
Beschreibung
Die Steckkarte enthält einen Baustein mit zwei asynchronen, seriellen Ports
(DUART) und zwei galvanisch getrennt aufgebaute V24-Sender/Empfänger-
bausteine. Beide Schnittstellen besitzen einen 9-pol. Sub-D-Buchsenstecker für
den Anschluss des Peripheriegeräts und sind bezüglich ihrer Verwendbarkeit
völlig gleichwertig.
Die Übertragungsrate jedes Ports kann über Kodierstecker wahlweise auf 9,6,
19,2 oder 38,4 kBit/s eingestellt werden (vgl. "Einstellung").
Die galvanische Trennung der Schnittstellen verhindert Potentialverschleppun-
gen und schützt den Klimacomputer vor Beeinflussung und Zerstörung. Zu-
sätzlich sind alle Anschlüsse EMV-gerecht mit Schutz- und Filterbauelementen
beschaltet.
Einstellung
Mit Hilfe der Kodierstecker (2) kann die Übertragungsrate eingestellt werden,
wobei die Kombination 38,4 kBit/s für den einen Port und 19,2 kBit/s für
den anderen unzulässig ist. Standardeinstellung ist 9,6 kBit/s. Eine höhere
Übertragungsrate beschleunigt die Datenübertragung, schränkt aber die Lei-
tungslänge weiter ein (vgl. „Technische Daten").
Für die aktive Alarmmeldung über Modem und für Protokollierung ist in der
Software eine Einstellung erforderlich, die den dafür verwendeten Port angibt:
Personalcomputer über Modem (V24)
Protokolldrucker (V24)
*) nur erforderlich, wenn die „W500-Funktion" benutzt wird
Montage
Die Schnittstellenkarte muss am 3. Steckplatz (rechts neben der Prozessorkarte) in das Computergehäuse gesteckt werden!
Wenn alle Karten und Blind-Frontplatten bestückt sind, müssen die Schrauben festgezogen werden, damit die Abschirmung wirksam wird.
Danach können die Anschlussstecker angesteckt und verschraubt werden.
Die V24-Schnittstelle ist relativ störempfindlich, weshalb empfohlen wird, bereits mit Steckern konfektionierte Kabel (3) zu verwenden und die
Kabel grundsätzlich von Netz- und Steuerleitungen getrennt zu verlegen!
Zubehör
Drucker-Anschlusskabel
PC-Anschlusskabel
Modem-Anschlusskabel
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
RAM GmbH Mess- und Regeltechnik, Herrsching
im SW-Modul W500 *)
im SW-Modul W00/W100
Typ 610.425
620.255 / .256
620.155
Schnittstellenkarte
Technische Daten
Umgebungstemperatur 0...50°C
Schutzart IP 20 (im Gehäuse)
Frontabmessung 26,7x130mm
Gewicht 100g
Schnittstellen „PC-Terminal"
- Port X4 und X5 V24(RS232)-Standard
- Anschluss Sub-D-Buchse, 9-polig
- Übertragungsrate 9,6 / 19,2 / 38,4 kBit/s
- Daten-/Stoppbits 8 / 1
- Parität keine
- Isolationsspannung 1,5kV
- Leitungslänge max. 30m/9,6 kBit/s,
max. 5m/38,4 kBit/s
Steckerbelegung
9-poliger Sub-D- X4/V24 und X5/V24
(DCD) 
Buchsenstecker
1
2 RxD
3 TxD
(DTR) 
4
5 Gnd
(DSR) 
6
7 RTS
8 CTS
9 (+5V)
(....) DCD wird nicht ausgewertet, DTR und DSR sind
intern gebrückt

Signal zum Klimacomputer

Signal zum Peripheriegerät
Technische Daten hierzu: siehe Abschnitt „Zubehör".
660.520
