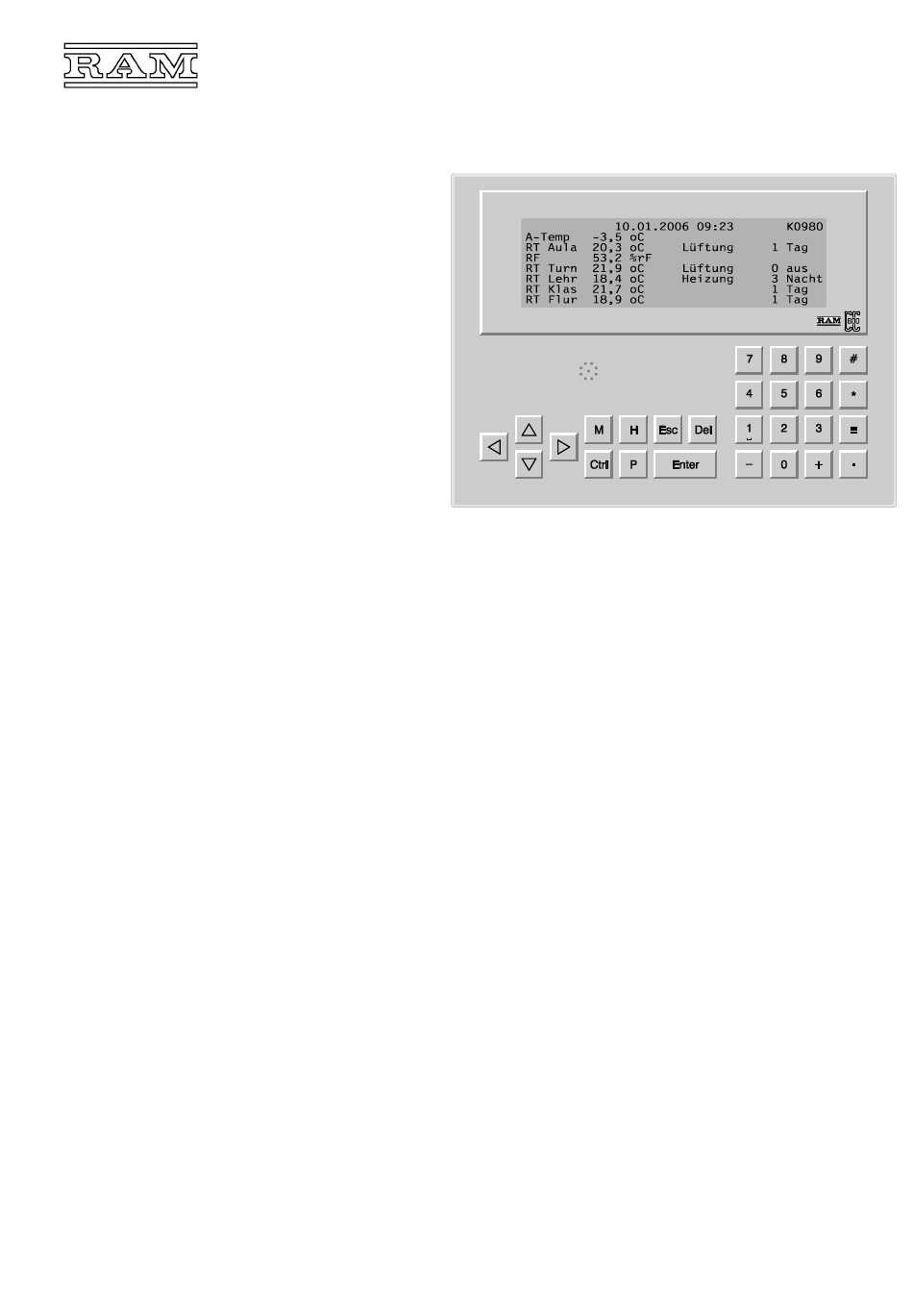

Bedienung über LCD-Terminal 620.110/.112
Version 1.0
Inhatsverzeichns
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
15.02.13
RAM GmbH Mess- und Regeltechnik, Herrsching
lAllgemeines
LCD-Terminal
Bedienung
Tastatur
Display
Störmeldung
Störmeldungen aufrufen, quittieren, drucken
Ereignisprotokolle aufrufen
Spezielle Störmeldungen
Parameter
Parameter aufrufen, aktualisieren, drucken
Parameter ändern
Serviceadressierung
Codenummernschlüssel
Histogramm
Histogrammmenü
Aufzeichnungskanäle einrichten, ändern, löschen
Histogramm abbilden, drucken
Einstellung
Einstellmenü ...
Berechtigungen einrichten
Anzeige im Grundzustand ...
Untermenüs
Bearbeitungsmodus
Parameteraufruf bearbeiten
Untermenü bearbeiten
D-82 211 Herrsching, Gewerbestraße 3 Tel. (08152)378-0

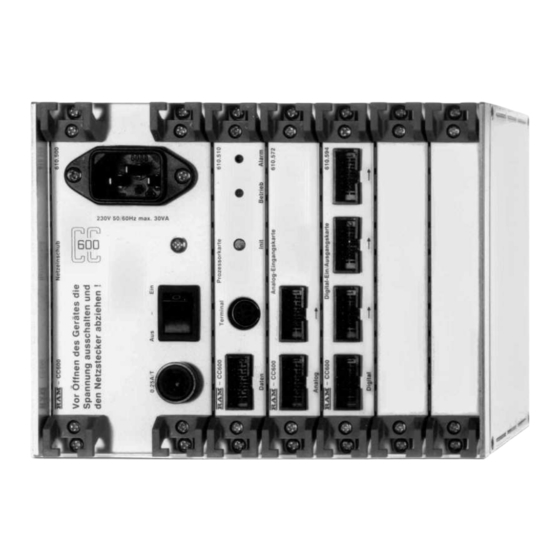

Klimacomputer
CC600
PQRS
TUV
WXYZ
0...9
GHI
JKL
MNO
a/A
ABC
DEF
Seite
2 - 3
4 - 5
6 - 7
8 - 9
11 - 12
13 - 14
14 - 15
17 - 19
19 - 20
22 - 23
23 - 24
25 - 27
27 - 28
6
9
10
16
17
21
25
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für RAM CC600
Inhaltszusammenfassung für RAM CC600
- Seite 1 Einstellmenü … Berechtigungen einrichten 22 - 23 Anzeige im Grundzustand … 23 - 24 Untermenüs Bearbeitungsmodus Parameteraufruf bearbeiten 25 - 27 Untermenü bearbeiten 27 - 28 -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 15.02.13 RAM GmbH Mess- und Regeltechnik, Herrsching D-82 211 Herrsching, Gewerbestraße 3 Tel. (08152)378-0...
- Seite 2 Sie können darüber hinaus aber jederzeit nach eigenen Vorstellungen geändert und auch erweitert werden. Die RAM-Klimacomputer CC600 enthalten ab Betriebssystem Ver- sion 7.1 die für den Anschluss eines LCD-Terminals erforderliche Um den Klimacomputer und auch das Terminal selbst vor unbe- Hard- und Software-Schnittstelle –...
-
Seite 3: Erweiterungsmöglichkeiten
Fernsprechkabel J-Y(St)Y 3x2x08 (4b, c) Terminal-Netzgerät 620.118 Anschaltgerät im Wandaufbaugehäuse mit Steckernetzteil 12V– (5a…c) Terminal-Anschlusskabel 620.115 / ...m Anschlusskabel mit Flaka-/ Rundstecker, max. 30m lang (6a…c) LCD-Terminal 620.110 / 620.112 Ausführung im Schalttafeleinbau- bzw. Tischgehäuse -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching... - Seite 4 Dunkeln gut lesbar ist. Störmeldungen können über den eingebauten Signal- Gewicht 640g bzw. 620g geber zusätzlich auch akustisch signalisiert werden. Spannungsversorgung Die Bedienung erfolgt über eine auf die Bedienung des CC600 abgestimmte Betriebsspannung 12V– (8...16V) Folientastatur und ist aufgrund der Menüführung sehr einfach zu erlernen. Stromaufnahme ~40mA (Stand-by) Die eingebaute Elektronik enthält einen Mikrocomputer mit integriertem Spei-...
- Seite 5 Terminal-Anschlusskabel 620.115 / ...m Schirmleitung mit Flaka- und Min-DIN-Rundstecker zum direkten Anschluss an die Terminal-Schnittstelle des Klimacomputers oder an das Netzgerät 620.118. Standardlängen 2,5m und 5m, Sonderlängen bis 30m. Die Kontakte 1–6 sind 1:1 durchverbunden -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching...
-
Seite 6: Bedienung
Bedienung -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Tastatur Die Tastatur des LCD-Terminals verfügt über die für die Einstellung des Terminals und die Bedienung des RAM-Klimacomputers CC600 erfor- derlichen Tasten. Zifferneingabe: Texteingabe: Buchstaben und Ziffern 0…9 … Satzzeichen Vorzeichen Vorzeichen Dezimalpunkt Punkt Blankozeichen – Umschaltung auf Umschaltung auf Hex-Ziffer A…F... - Seite 7 Die Kommentare sind derzeit in Deutsch, Englisch, Französisch, Italienisch und Ungarisch im Gerät vorrätig. Sofern die Software des Klima- computers für eine andere Sprache erstellt wurde, benutzt das Gerät für die Kommentare ersatzweise Englisch. -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching...
-
Seite 8: Störmeldungen Aufrufen
Um die Quittierung im Klimacomputer zu veranlassen: Anmerkung: • Gegebenenfalls wird noch Ihr Kennwort abgefragt: Geben Sie Ihr Kennwort ein und schließen Sie Ihre Eingabe mit E ab (oder brechen Sie die Quittie- NTER rung mit E ab). -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching... -
Seite 9: Störmeldungen Drucken
Fußzeile werden hierzu Art ( , Störmeldung oder Störmeldung Ende) und Zeitpunkt des Ereignisses 10.01.2006 10:13 ), bei Quittierungen ggf. auch die Initialen ( ) der betreffenden Bedienperson, angegeben. Um zum Hauptmenü zurückzukehren: -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching... -
Seite 10: Spezielle Störmeldungen
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Spezielle Störmeldungen Der Klimacomputer CC600 meldet auch Störungen und Fehler, die in der Computeranlage selbst auftreten und erkannt werden können. Messwert-Störungen Überschreitet der Wert eines Messfühlers Grenzen, die betriebsmäßig nicht auftreten dürften, wird ein Fehler in der Außenverdrahtung (Lei- tungsbruch oder -kurzschluss) oder ein Defekt des Messfühlers angenommen. -
Seite 11: Parameter Aufrufen
, in dessen Untermenü Sie Parameteraufrufe einrichten sollten, die keiner be- stimmten Anlage zuzuordnen sind – beispielsweise eine Übersicht über sämtliche Raumtemperaturen u. Ä. Hauptmenü und Anlagen-Untermenüs werden bei der Inbetriebnahme des Terminals automatisch vom Klimacomputer CC600 heruntergeladen, wobei die Untermenüs jederzeit geändert und erweitert werden können. -
Seite 12: Werte Aktualisieren
11001 R aum - S t üt zw er t Tag 17, 0 oC 07 Fl ur e 11000 R aum t em p- S ol l w er t Tag/ N acht 20, 0 oC 15, 0 oC -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching... -
Seite 13: Parameter Ändern
0: 00 h: m i n 0: 00 h: m i n 7: 30 h: m i n 17: 00 h: m i n viert ist, Adresse, Bezeichnung und den alten und neuen Einstellwerten protokolliert. -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching... -
Seite 14: Bedienung Beenden
Wertänderungen im ganzen Zahlenbereich, ohne Plausibilitätsprüfung, Eingabe der Hexadezimalzahlen A…F mit den Tasten # 0…# 5. Näheres über die verschiedenen Parameterarten und ihre Adressierung sind der Anleitung "Serviceadressierung" des RAM-Klimacomputers zu entnehmen. Sie können sowohl im Haupt- und Untermenü, als auch in diversen Aufrufen – sofern Sie sich nicht gerade im Änderungsmodus befinden –... - Seite 15 • Bei deaktivierter Berechtigungsprüfung ist das Än- dern nur mit speziellem Service-Kennwort möglich! Bedienung beenden Um aus dem Änderungsmodus gleich in das Hauptmenü zurückzukehren und dann das Terminal in den Grundzustand zurückzusetzen und die Änderungsberechtigung zu löschen: -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching...
-
Seite 16: Codenummern-Schlüssel
Anlage 3 – Heizungsregelung – (Istwert und) Sollwert: Heizungssollwert für Raum 3 9 1 1 1 2 (==) Anlage 91 – Heizungsregelung – Betriebszustand: Vorlauftemperatur der Vorregelung(en) == 4 (==) alle Anlagen – alle Funktionen – Störmeldungen: Gesamtübersicht über alle aktuellen Störungen -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching... -
Seite 17: Aufzeichnungskanäle Einrichten
Minuten Speicherzyklus – über 4 Stunden – als auch mit 12 Minuten – über 1 Tag – aufzuzeichnen. Die Aufzeichnung mit 120 Minuten Speicherzyklus ( ) sollte sich auf Signale beschränken, die sich innerhalb von Stunden nur wenig ändern (z. B. die Außentemperatur). -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching... -
Seite 18: Aufzeichnungskanäle Ändern
Aufzeichnungskanäle löschen Beim Ändern des Zeitraums gehen die bereits aufgezeichneten Daten des betreffenden Parameters verloren! Ein-/Ausschalten der Protokollierung Das Attribut „Protokollierung“ eines Kanals kann jederzeit ohne Verlust von Daten hinzugefügt oder entfernt werden. -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching... -
Seite 19: Aufzeichnungskanäle Löschen
Wenn Sie die Daten eingerichteter Aufzeichnungskanäle grafisch darstellen möchten, müssen Sie die betreffenden Parameter zuvor aufrufen: Siehe hierzu: Parameter – Parameter aufrufen Schalten Sie nun auf die Anzeige der Aufzeichnungs- kanäle („Histogrammmenü“) um, wählen Sie den gewünschten Parameter aus … und fordern Sie das Histogramm an: -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching... - Seite 20 M axi m um = 21. 3 oC Bedienung beenden Um vom Histogramm in das Histogrammmenü oder gleich in das Hauptmenü zurückzukehren und das Terminal in den Grundzustand zurückzusetzen (und ggf. die Berechtigung zu löschen): -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching...
-
Seite 21: Terminal In Den Lieferzustand Rücksetzen
Der eingebaute Signalgeber kann ausgeschaltet oder auf mittlere oder hohe Lautstärke gestellt werden („Signalton-Lautstärke = 0/1/2“). Schalten Sie den Signalgeber aus, oder probieren Sie beispielsweise die volle Lautstärke aus und speichern Sie die Änderung: Anmerkung: • Nach Eingeben einer oder wird der Signalgeber mit der entsprechenden Lautstärke eingeschaltet. -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching... -
Seite 22: Berechtigungen Einrichten
Auf die gleiche Weise können Sie bis zu 10 Benutzern Änderungsberechtigung erteilen. Berechtigung ändern Wählen Sie die Zeile mit den Initialen des betreffenden Benutzers: … Kennwort Geben Sie das neue ein, Berechti- und/oder setzen Sie den Cursor auf gung -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching... -
Seite 23: Benutzer Löschen
Im Bearbeitungsmodus können Sie an vorgegebenen Positionen die Anzeige beliebiger Werte aus der Computeranlage (max. 42) einrichten. Es ist hierzu jeweils eine Kurzbezeichnung und die CC600-Adresse des anzuzeigenden Wertes einzugeben. Wenn die Berechtigungsprüfung aktiviert ist, wird hierfür Berechtigung 4 verlangt. - Seite 24 Adresse eine vorhandene ändern möchten. Für die Kurzbezeichnung des Wertes können bis zu sieben beliebige Zeichen eingegeben werden. Als Adresse ist die vollständige CC600- Adresse erweitert um „1“ oder „2“ (für „Wert 1“ bzw. „Wert 2“) einzugeben. Blankozeichen sind nicht zulässig.
- Seite 25 Siehe hierzu: Einstellung – Untermenüs herunterladen Die Parameteraufrufe in den Untermenüs verweisen auf eine oder mehrere Adressen des Klimacomputers CC600, die letztlich das Ergebnis des Aufrufs bestimmen. Für das Einrichten und Ändern von Aufrufen sind deshalb Kenntnisse über die Adressierung des Klimacomputers unerlässlich.
- Seite 26 Änderung einleiten (optional), durchgeführte Änderungen abschließen durchgeführte Änderungen rückgängig machen … … Anmerkung: • Im Eingabemodus werden die erwartete Eingabe Adresse ) und die Art des nächsten Zeichens ) angezeigt. Nachdem Sie die Adresse geändert haben: -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching...
-
Seite 27: Bearbeitung Des Parameteraufrufs Beenden
Den neuen Parameteraufruf können Sie sowohl nach dem letzten Aufruf anfügen, als auch zwischen zwei Aufrufen einfügen. Den Cursor unter den letzten Aufruf stellen und in das Bearbeitungsfenster verzweigen: … Oder den neuen Aufruf an der Cursorposition einfügen und in das Bearbeitungsfenster verzweigen: -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching... -
Seite 28: Bearbeitungsmodus Beenden
Sie die Frage oder brechen Sie den Vorgang ab: Bearbeitungsmodus beenden Um den Bearbeitungsmodus zu verlassen oder gleich in das Hauptmenü zurückzukehren und das Terminal in den Grundzustand zurückzusetzen (und ggf. die Änderungsberechtigung zu löschen): -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching...
