Systembeschreibung
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Systemkompatibilität
Die Klimacomputer CC600 der Baureihe 660 sind aufgrund erweiterter Eigenschaften des Betriebssystems Version 7.3 der Prozessorkarte
660.51x und Version 8.x der Prozessorkarte 662.51x mit Computern der älteren Baureihen nur bedingt kompatibel. Grundsätzlich gilt, dass in
Anlagen mit vernetzen Klimacomputern
-
Klimacomputer mit Betriebssystem ab Version 8.0 nur mit Computerstationen ab Betriebssystem Version 7.3 kompatibel sind,
-
der Leitrechner mit Betriebssystem Version 7.1 - 7.3 auch zu Unterstationen mit älterem Betriebssystem kompatibel ist,
-
eine Unterstation mit Betriebssystem Version 7.1 – 7.3 zu einem Leitrechner mit älterem Betriebssystem nicht kompatibel ist.
Das bedeutet, dass beim Erweitern einer bestehenden Computeranlage um eine Unterstation der Baureihe 660, ebenso beim Update einer
bereits vorhandenen Unterstation, zumindest auch ein Update des Leitrechners erforderlich ist. Während bei der Baureihe 650 hierfür lediglich
das Betriebssystem aktualisiert werden muss, muss bei der Baureihe 610 auch die Prozessorkarte erneuert werden.
Leitrechner und Computer-Unterstationen
Die Anzahl an Analog- und Digitalkanälen, die von einem Computer bearbeitet werden kann, ist für kleinere Anlagen häufig bereits ausreichend.
In umfangreicheren Anlagen können bis zu
-
32 Klimacomputer CC600 vernetzt werden,
um die Kapazität und Leistungsfähigkeit des Systems entsprechend zu erhöhen. Die einzelnen Computerstationen bearbeiten hierbei ihre
Aufgaben weitestgehend selbständig und können so angeordnet werden, dass kürzeste Leitungswege zu den Messfühlern und Stellgliedern
entstehen. Für den Datenaustausch untereinander stehen die RAM-spezifische TCI-Schnittstelle (max. 38,4kBit/s) und an der Prozessorkarte
662.51x auch genormte Ethernet-Schnittstellen mit 10/100MBit/s zur Verfügung. Ein beliebiger Computer in diesem Verbund übernimmt die
zusätzlichen Aufgaben des Leitrechners. Während die Bedienung der gesamten Anlage mit Prozessorkarten 660.51x nur vom Leitrechner aus
möglich ist, ist dies von allen Stationen aus möglich, die über die Ethernet-Schnittstelle vernetzt sind.
Anlagenbeispiele
-

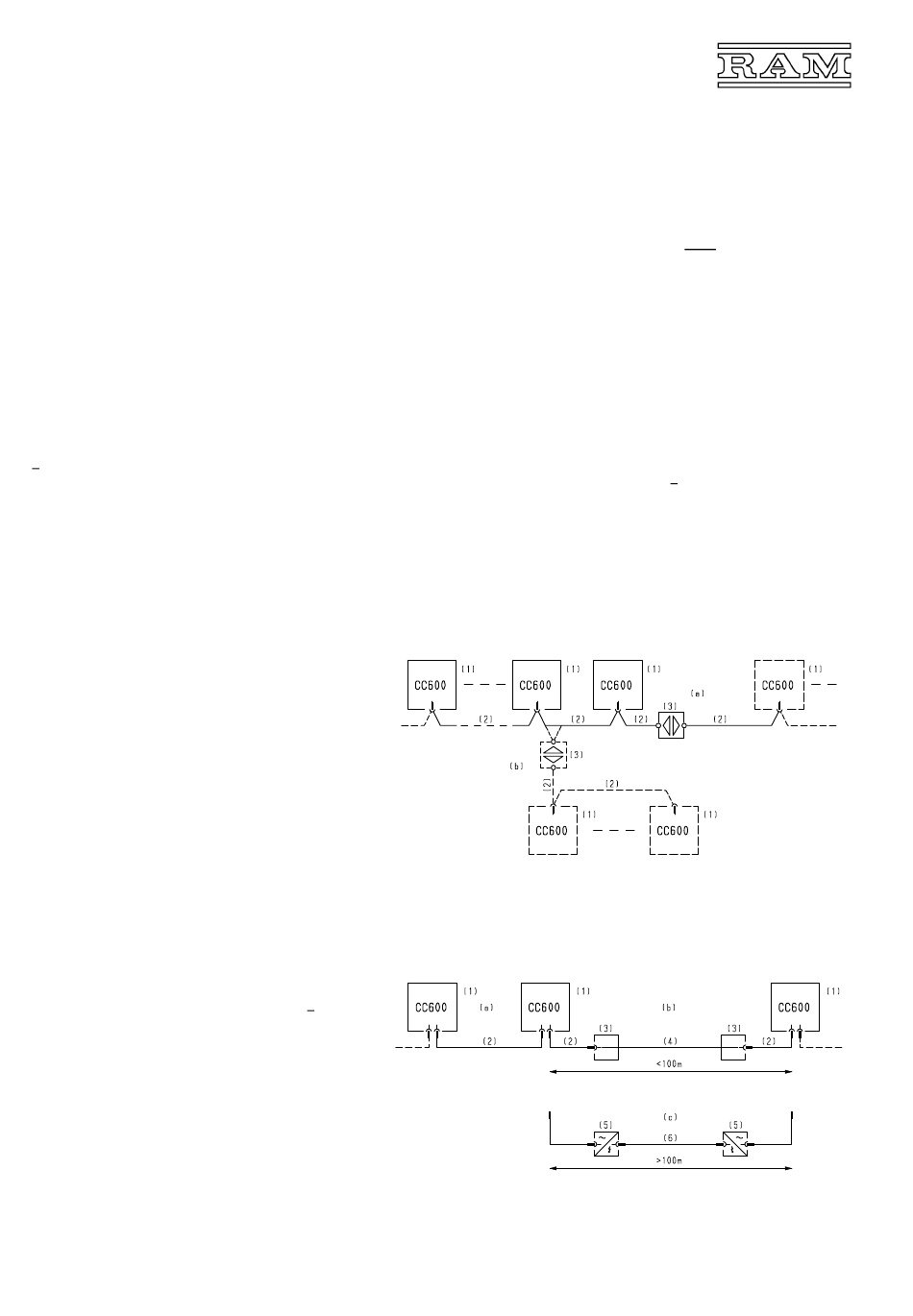

Vernetzung der Computerstationen über die TCI-Schnittstelle (Abb. 1.1)
Für die Vernetzung ist eine zweiadrige, geschirmte Leitung erforderlich (Busverbindung). Die maximale Länge der Übertragungsstrecke kann,
abhängig von der Anzahl der vernetzten Computerstationen, bis zu 1000m betragen.
Näheres hierzu: siehe Abschnitt „Außenanschluss, Vernetzung ....".
Ein beliebiger Computer des Netzwerks – zweckmäßigerweise einer, der sich an einer zentralen Stelle befindet – übernimmt die zusätzlichen
Aufgaben des Leitrechners. Von hier aus findet die Bedienung der Gesamtanlage statt.
(1) Klimacomputer CC600
mit Prozessorkarte
(2) Datenleitung
(3) TCI-Repeater
(a) Mittels TCI-Repeater kann die Übertragungsstrecke
praktisch beliebig verlängert werden.
(b) Es kann aber auch an beliebiger Stelle ein Repea-
ter eingefügt werden, um eine Abzweigung zu ei-
nem abseits gelegenen Betriebsteil herzustellen.
-
Vernetzung der Computerstationen über die Ethernet-Schnittstelle (Abb. 1.2)
Auf dieser Schnittstelle beträgt die Übertragungsrate 10/100MBit/s. Ferner kann von jedem Punkt des Ethernet-Netzes aus die Gesamtanlage
bedient werden.
Über die TCI-Schnittstelle des Leitrechners kann ein ggf. bereits bestehender älterer Betriebsteil angebunden werden.
Näheres hierzu: siehe Abschnitt „Außenanschluss, Vernetzung ....".
(1) Klimacomputer CC600
mit Prozessorkarte
(a) Für Entfernungen von wenigen Metern bieten sich
bereits konfektionierte Ethernet-Verbindungsleitun-
gen („Patchkabel") (2) an.
(b) Für Entfernungen bis 100m können eine Installa-
tions-Datenleitungen (4) verwendet und beidseitig
eine Netzwerkdose (3) mit RJ45-Buchse montiert
werden.
(c) Für größere Entfernungen, ebenso für die Verle-
gung im Außenbereich, sind i. Allg. Glasfaserkabel
(6) zu verwenden und zur Umsetzung beidseitig ein
Ethernet-Switch mit LWL-Port (5) anzuordnen.
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
4
660.000 /.100 /.200 /.300
660.51x oder 662.51x
J-Y(St)Y 1x2x0,8
610.612
660.000 /.100 /.200 /.300
662.51x
