Bedienung über LCD-Bediengerät 620.120/.122
Version 1.3
Inhaltsverzeichnis
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
15.02.13
RAM GmbH Mess- und Regeltechnik, Herrsching
Allgemeines
Display, Tastatur
Grundzustand, Haupt-, Untermenü
Serviceparameter adressieren, anzeigen, ändern
D-82 211 Herrsching, Gewerbestraße 3 Tel. (08152)378-0
Klimacomputer
CC600
Seite
3 - 4
6 - 7
7 - 8
9 - 12
13 - 14
15 - 16
2
5
5
5
15
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für RAM CC600
Inhaltszusammenfassung für RAM CC600
-
Seite 1: Inhaltsverzeichnis
7 - 8 Parameter Parameter aufrufen, ändern 9 - 12 Favoriten Favoriten eintragen, ordnen, löschen 13 - 14 Service-Einstellung CC600-Adressen Serviceparameter adressieren, anzeigen, ändern 15 - 16 -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 15.02.13 RAM GmbH Mess- und Regeltechnik, Herrsching D-82 211 Herrsching, Gewerbestraße 3 Tel. (08152)378-0... -
Seite 2: Allgemeines
Das LCD-Bediengerät eignet sich insbesondere zur Bedienung Das Bediengerät besitzt ein beleuchtetes LC-Display und eine sehr kleinerer RAM-Computeranlagen CC600. In Anlagen mit vernetzten einfache Folientastatur mit nur 6 Tasten zum Aufrufen und Ändern Computerstationen ist es, um hierüber die ganze Anlage bedienen der Anlagenparameter und ist in zwei Gehäuseausführungen –... -
Seite 3: Lcd-Bediengerät

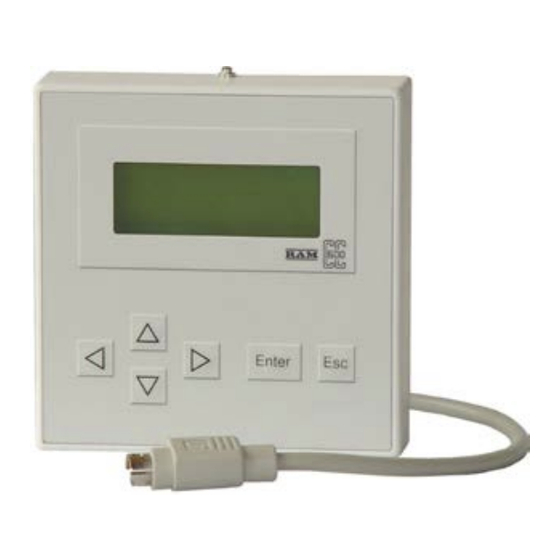

LCD-Bediengerät 620.120 und 620.122 -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- • beleuchtetes LC-Display mit Folientastatur • Ausführung für Schalttafeleinbau und Wandaufbau Zur Bedienung kleinerer RAM-Computeranlagen CC600 ab Betriebssystem Version 7.1. Typenübersicht LCD-Bediengerät für Schalttafeleinbau Type 620.120 für Wandaufbau Type 620.122 Beschreibung Die Einbauversion eignet sich für den staub- und strahlwasserdichten Einbau in eine Schalttafel oder ein Tableau. -
Seite 4: Außenanschluss
Verbindung über Datenleitung z. B. J-Y(St)Y 3x2x0,8 Anschluss des Bediengeräts (Abb. 3) Für RA-RB, TA-TB und die Stromversorgung V-G ist je ein verdrilltes Adernpaar zu benutzen. Für den Klemmanschluss auf der CC600-Seite ist ein Terminal-Klemmblock 610.615 erforderlich. Terminal-Klemmblock 610.615 (Abb. 4) Reihenklemmen zum Anklemmen der Datenleitung konfektioniert mit Mini-DIN-Stecker zum Anschließen... -
Seite 5: Bedienung
Sie kommen durch Drücker der Cursor-rechts- oder Enter-Taste in das Untermenü der ausgewählten Anlage: Enter oder: Anmerkung: Wenn das Untermenü mehr als drei Menüpunkte enthält, wird der sichtbare Bereich automatisch verschoben, sobald Sie versuchen, den Cursor unter die letzte Zeile zu bewegen. -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching... -
Seite 6: Störmeldung
Um ggf. von der „Alarmeinstellung“ wieder zur zugehörigen Störmel- dung zurückzukehren: Um eine Störmeldung quittieren zu können, müssen Sie zuerst den Cursor auf den Status der Störmeldung stellen: Der Cursor springt auf die Ziffer, die den Quittierungszustand angibt. -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching... -
Seite 7: Bedienung Beenden
Weise, wie vorher beschrieben. Abweichend ist, dass wichtige Systemstörungen nach dem Quittieren weiterhin wie Störmeldungen niedriger Dringlichkeit behandelt werden. Nachfolgende Beispiele veranschaulichen, wie Meldungen von Systemstörungen zu interpretieren sind. -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching... - Seite 8 Funktion.) Die Störmeldung kann auf die gleiche Weise quittiert werden, um das Blinken der Anzeige abzuschalten: Enter Enter Der Status wird in 3–3 geändert. Um das Bediengerät wieder in den Grundzustand zu schalten: -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching...
-
Seite 9: Parameter
Lediglich das Untermenü der Anlage 00 ist speziell an die Parameter dieser Anlage angepasst. Ab Betriebssystem Version 7.3 werden für alle Anlagen individuell abgestimmte Untermenüs vom Klimacomputer heruntergeladen. Dies erfolgt bei der ersten Inbetriebnahme des Bediengeräts sowie nach jeder Softwareänderung des CC600 automatisch. Um ins Untermenü der ausgewählten Anlage zu verzweigen:... -
Seite 10: Parameter Ändern
Sie den Cursor auf die Zehner-Stelle der Minuten – – und ändern Sie diese von „3“ auf „2“: Setzen Sie nun den Cursor auf die Einer-Stelle der Minuten – – und ändern Sie diese von „5“ auf „9“: oder: -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching... - Seite 11 „Wert 2“ hören zu blinken auf. Wenn Sie noch weitere Parameter ändern möchten, können Sie mit Hilfe der Cursor-abwärts- bzw. Cursor-aufwärts-Taste die betreffende Parameterzeile anzeigen und die Parameter auf die gleiche Weise ändern. -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching...
- Seite 12 Siehe hierzu: Störmeldungen aufrufen ..Um das Bediengerät in den Grundzustand zu schalten: Anmerkung: Wenn Sie 5 Minuten lang keine Taste mehr gedrückt haben, kehrt das Bediengerät von selbst in den Grundzustand zurück. -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching...
-
Seite 13: Favoriten
Beim Aufrufen der Favoriten, werden diese in der Reihenfolge angezeigt, wie sie in der Favoritenliste angeordnet sind. Es ist deshalb sinnvoll, die am häufigsten benötigten Parameter am Anfang der Favoritenliste zu platzieren. Um die Reihenfolge der Favoriten ändern zu können, müssen Sie zuerst die Favoriten aufrufen. -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching... - Seite 14 Um das Bearbeiten der Favoritenliste zu beenden und in das Haupt- menü zurückzukehren: Um das Bediengerät in den Grundzustand zu schalten: Anmerkung: Wenn Sie 5 Minuten lang keine Taste mehr gedrückt haben, kehrt das Bediengerät von selbst in den Grundzustand zurück. -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching...
-
Seite 15: Service-Einstellung
Anzeige des Speicherinhalts in der internen Form, wahlweise dezimal oder hexadezimal, Wertänderungen im ganzen Zahlenbereich, ohne Plausibilitätsprüfung. Näheres über die Parameterarten und ihre Adressierung sind der "Serviceadressierung" des RAM-Klimacomputers zu entnehmen. Wählen Sie aus dem Hauptmenü die Anlage aus, von der Sie Service- parameter aufrufen möchten, beispielsweise Anlage 01:... - Seite 16 Das Bediengerät zeigt wieder den ursprünglichen (ggf. aktualisierten) Wert an und verlässt den Änderungsmodus: Die markierte Stelle hört auf zu blinken. Bedienung beenden Um das Servicemenü zu verlassen – – und das Bediengerät in den Grundzustand zu schalten: -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching...
