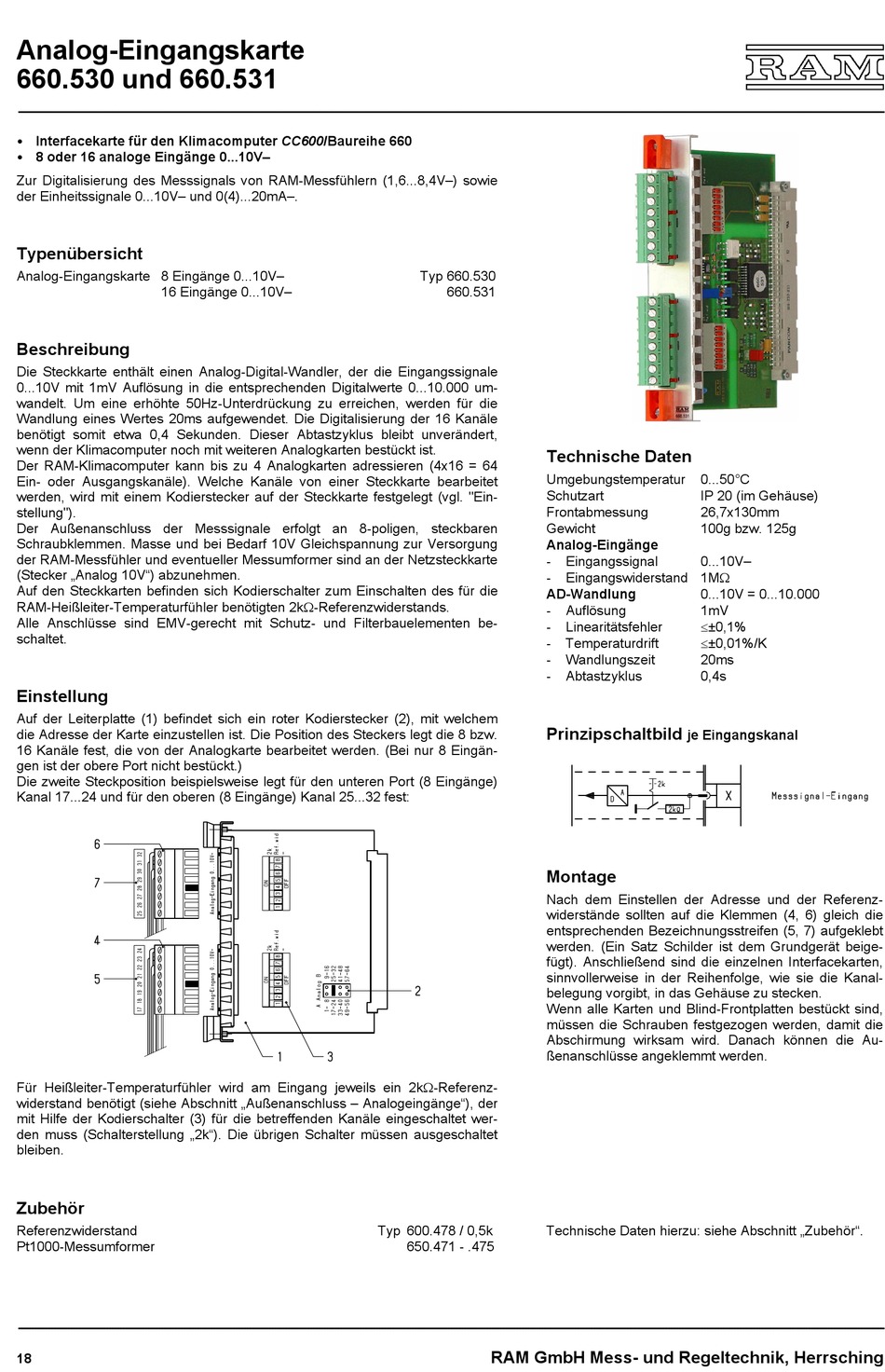

RAM CC600 Technische Beschreibung Seite 18

Analog-Eingangskarte
660.530 und 660.531
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
• Interfacekarte für den Klimacomputer CC600/Baureihe 660
• 8 oder 16 analoge Eingänge 0...10V–
Zur Digitalisierung des Messsignals von RAM-Messfühlern (1,6...8,4V–) sowie
der Einheitssignale 0...10V– und 0(4)...20mA–.
Typenübersicht
Analog-Eingangskarte 8 Eingänge 0...10V–
16 Eingänge 0...10V–
Beschreibung
Die Steckkarte enthält einen Analog-Digital-Wandler, der die Eingangssignale
0...10V mit 1mV Auflösung in die entsprechenden Digitalwerte 0...10.000 um-
wandelt. Um eine erhöhte 50Hz-Unterdrückung zu erreichen, werden für die
Wandlung eines Wertes 20ms aufgewendet. Die Digitalisierung der 16 Kanäle
benötigt somit etwa 0,4 Sekunden. Dieser Abtastzyklus bleibt unverändert,
wenn der Klimacomputer noch mit weiteren Analogkarten bestückt ist.
Der RAM-Klimacomputer kann bis zu 4 Analogkarten adressieren (4x16 = 64
Ein- oder Ausgangskanäle). Welche Kanäle von einer Steckkarte bearbeitet
werden, wird mit einem Kodierstecker auf der Steckkarte festgelegt (vgl. "Ein-
stellung").
Der Außenanschluss der Messsignale erfolgt an 8-poligen, steckbaren
Schraubklemmen. Masse und bei Bedarf 10V Gleichspannung zur Versorgung
der RAM-Messfühler und eventueller Messumformer sind an der Netzsteckkarte
(Stecker „Analog 10V") abzunehmen.
Auf den Steckkarten befinden sich Kodierschalter zum Einschalten des für die
RAM-Heißleiter-Temperaturfühler benötigten 2k-Referenzwiderstands.
Alle Anschlüsse sind EMV-gerecht mit Schutz- und Filterbauelementen be-
schaltet.
Einstellung
Auf der Leiterplatte (1) befindet sich ein roter Kodierstecker (2), mit welchem
die Adresse der Karte einzustellen ist. Die Position des Steckers legt die 8 bzw.
16 Kanäle fest, die von der Analogkarte bearbeitet werden. (Bei nur 8 Eingän-
gen ist der obere Port nicht bestückt.)
Die zweite Steckposition beispielsweise legt für den unteren Port (8 Eingänge)
Kanal 17...24 und für den oberen (8 Eingänge) Kanal 25...32 fest:
Für Heißleiter-Temperaturfühler wird am Eingang jeweils ein 2k-Referenz-
widerstand benötigt (siehe Abschnitt „Außenanschluss – Analogeingänge"), der
mit Hilfe der Kodierschalter (3) für die betreffenden Kanäle eingeschaltet wer-
den muss (Schalterstellung „2k"). Die übrigen Schalter müssen ausgeschaltet
bleiben.
Zubehör
Referenzwiderstand
Pt1000-Messumformer
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
18
Typ 660.530
660.531
Technische Daten
Umgebungstemperatur
Schutzart
Frontabmessung
Gewicht
Analog-Eingänge
-
-
AD-Wandlung
-
-
-
-
-
Prinzipschaltbild
Montage
Nach dem Einstellen der Adresse und der Referenz-
widerstände sollten auf die Klemmen (4, 6) gleich die
entsprechenden Bezeichnungsstreifen (5, 7) aufgeklebt
werden. (Ein Satz Schilder ist dem Grundgerät beige-
fügt). Anschließend sind die einzelnen Interfacekarten,
sinnvollerweise in der Reihenfolge, wie sie die Kanal-
belegung vorgibt, in das Gehäuse zu stecken.
Wenn alle Karten und Blind-Frontplatten bestückt sind,
müssen die Schrauben festgezogen werden, damit die
Abschirmung wirksam wird. Danach können die Au-
ßenanschlüsse angeklemmt werden.
Typ 600.478 / 0,5k Technische Daten hierzu: siehe Abschnitt „Zubehör".
650.471 - .475
RAM GmbH Mess- und Regeltechnik, Herrsching
0...50°C
IP 20 (im Gehäuse)
26,7x130mm
100g bzw. 125g
Eingangssignal 0...10V–
Eingangswiderstand 1M
0...10V = 0...10.000
Auflösung 1mV
±0,1%
Linearitätsfehler
±0,01%/K
Temperaturdrift
Wandlungszeit 20ms
Abtastzyklus 0,4s
je Eingangskanal
