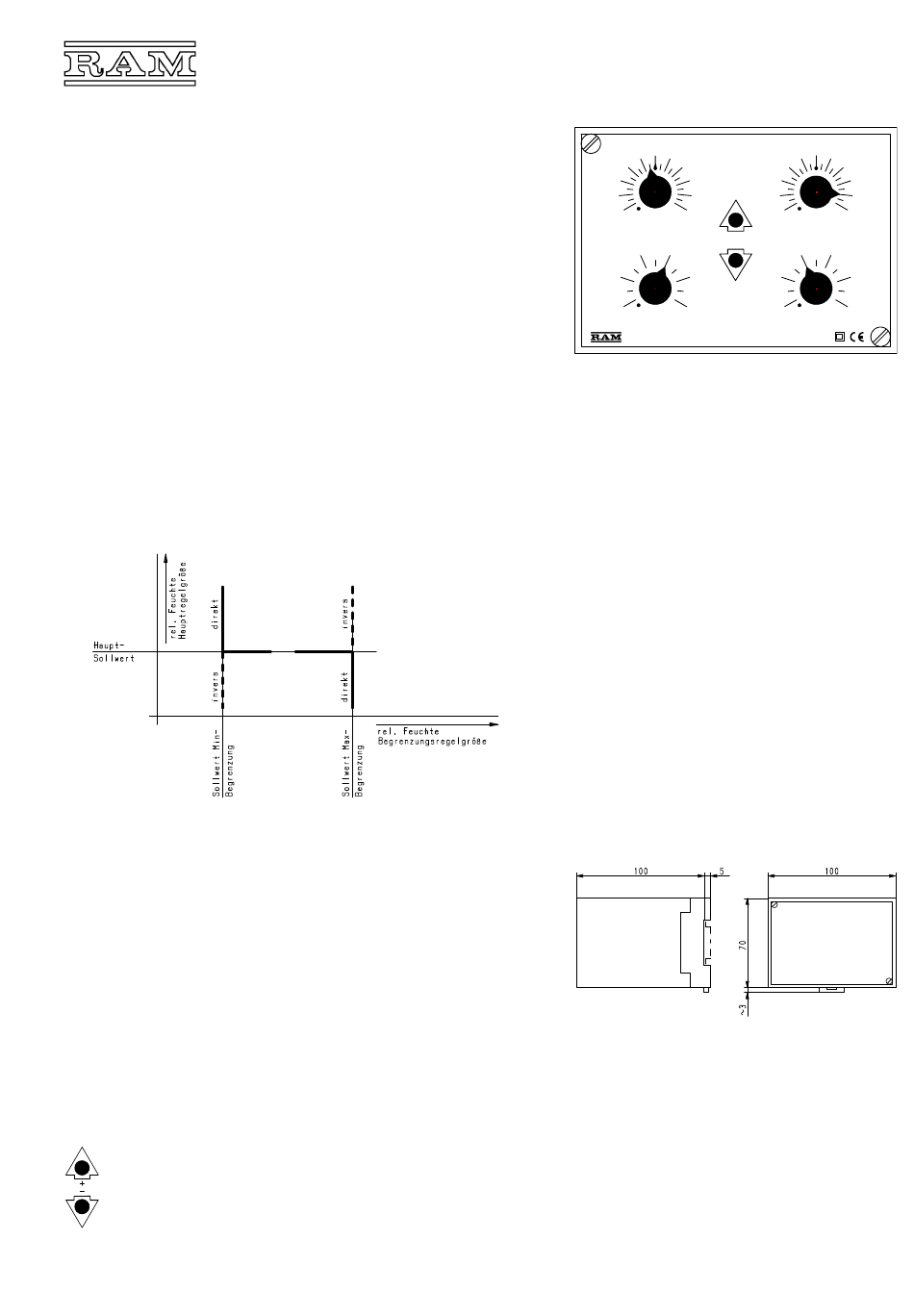

RAM 431.021 Bedienungsanleitung

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
• Feuchteregler mit Dreipunktausgang, PI-Verhalten
• universell einstellbare Feuchtebegrenzung
• Sollwertbereich für Haupt- und Begrenzungsfunktion 0...100% rF
Vorwiegend zur stetigen Raumfeuchteregelung mit Maximalbegrenzung der
Zuluftfeuchte durch Ansteuern eines Luftbefeuchters mit reversierbarem Stell-
motor.
Beschreibung
Der Regler besitzt einen Dreipunktausgang mit elektronischer PI-Rückführung
zur Ansteuerung eines Stellgliedes mit reversierbarem Stellmotor. Er vergleicht
Soll- und Istwert der Luftfeuchte am Hauptfühler und verstellt schrittweise das
angeschlossene Stellglied, bis die Abweichung innerhalb der Schaltschwellen
liegt. Erreicht die Feuchte am Begrenzungsfühler den eingestellten Minimal-
bzw. Maximalwert, übernimmt der Begrenzungsfühler die Regelung (absolute
Begrenzung).
An der Gerätefront befinden sich getrennte Einstellknöpfe für Haupt- und
Begrenzungsfunktion, ferner LEDs zur Anzeige des Reglerbefehls feuchter–
trockener. Funktion und Wirkungssinn der Begrenzung werden bei abgezoge-
nem Regler von der Geräteunterseite eingestellt.
An den Regler sind ein Sollwertfernversteller sowie Anzeigegeräte zur Feuchte-
anzeige anschließbar. Über den Fernverstellereingang kann zusätzlich eine
stetige Verschiebung in Abhängigkeit einer Stör- oder Führungsgröße erfolgen.
Einstellung
Bei Anschluss eines Sollwertfernverstellers ist der Hauptsollwert des Reglers
auf Marke (50%) zu stellen!
Einstellung der Begrenzung
Der Begrenzungssollwert legt den Einsatzpunkt der Begrenzung fest. Funktion
und Wirkungssinn werden an dem Schiebeschalter "Begrenzung" im Geräte-
innern gewählt:
Min - Max ... Funktion als Minimal- bzw. Maximalbegrenzung,
direkt - invers ... Wirkungssinn der Begrenzung.
Die Begrenzung in Feuchteregelkreisen hat meist direkten Wirkungssinn:
Nach Verstellen des Stellgliedes ändert sich die Feuchte an Haupt- und Be-
grenzungsfühler gleichsinnig, beispielsweise nach höherer Feuchte.
Anpassung an die Regelstrecke
Die Rückführung (P-Bereich Xp der PI-Rückführung) dient zur Stabilisierung
des Haupt- bzw. Begrenzungsregelkreises.
Einstellrichtwert für Raum- und Abluftregelung etwa Xp=30...50% rF, für Zu-
luftregelung (Begrenzung) etwa 20% rF.
(Diese Richtwerte gelten für ~2min Motorlaufzeit. Für einen Stellmotor mit grö-
ßerer Laufzeit sind entsprechend kleinere Werte einzustellen.)
LED-Anzeige
Regler verlangt höhere Feuchte
(Befeuchtung Auf bzw. Entfeuchtung Zu)
Regler verlangt niedrigere Feuchte
(Befeuchtung Zu bzw. Entfeuchtung Auf)
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
09.01.03
RAM Regel- und Messtechnische Apparate GmbH, Herrsching
Dreipunkt-PI-Regler
431.021
50
40 60
30
70
80
20
10 90
0
100
%r.F.
Hauptsollwert
+
–
20 30
10 40
0
50
%r.F.
Rückführung
regel- und messtechnische apparate gmbh herrsching
Ausschreibungstext
RAM-Dreipunkt-PI-Regler Type 431.021.
Elektronischer Feuchteregler mit universeller Begren-
zung, LED-Anzeige und Anschluss für Fernversteller
und Istwertanzeiger.
Kunststoff-Steckgehäuse 70x100x105mm für Aufbau-
montage und Fronteinbau.
Sollwertbereiche 0...100% rF.
Netzanschluss 230V~, Schutzart IP 40.
Technische Daten
Netzanschluss 230V±10%, 50/60Hz, ca. 3VA
Umgebungstemperatur 0...60°C
Schutzart IP 40, schutzisoliert
Gewicht 570g
Einstellbereiche
- Hauptsollwert 0...100% rF
- Rückführung Xp=0...50% rF
- Begrenzungssollwert 0...100% rF
- Rückführung Xp=0...50% rF
Ausgang potentialfreier Relaiskontakt
- Schaltleistung 250V/500VA induktiv
±0,5% rF
- Schaltschwelle
Rückführung PI, Nachstellzeit Tn=10min
Maßbild
Montage
Die Geräte sind für Wandaufbau und Fronteinbau ge-
eignet. Wandaufbau ist durch Aufschnappen auf eine
35mm-Tragschiene oder durch Schraubbefestigung
möglich. Für Fronteinbau ist ein Montagezubehör Type
999.401 erforderlich.
431.021
50
40 60
30
70
80
20
10 90
0
100
%r.F.
Begrenzungssollwert
20 30
10 40
0
50
%r.F.
Rückführung
