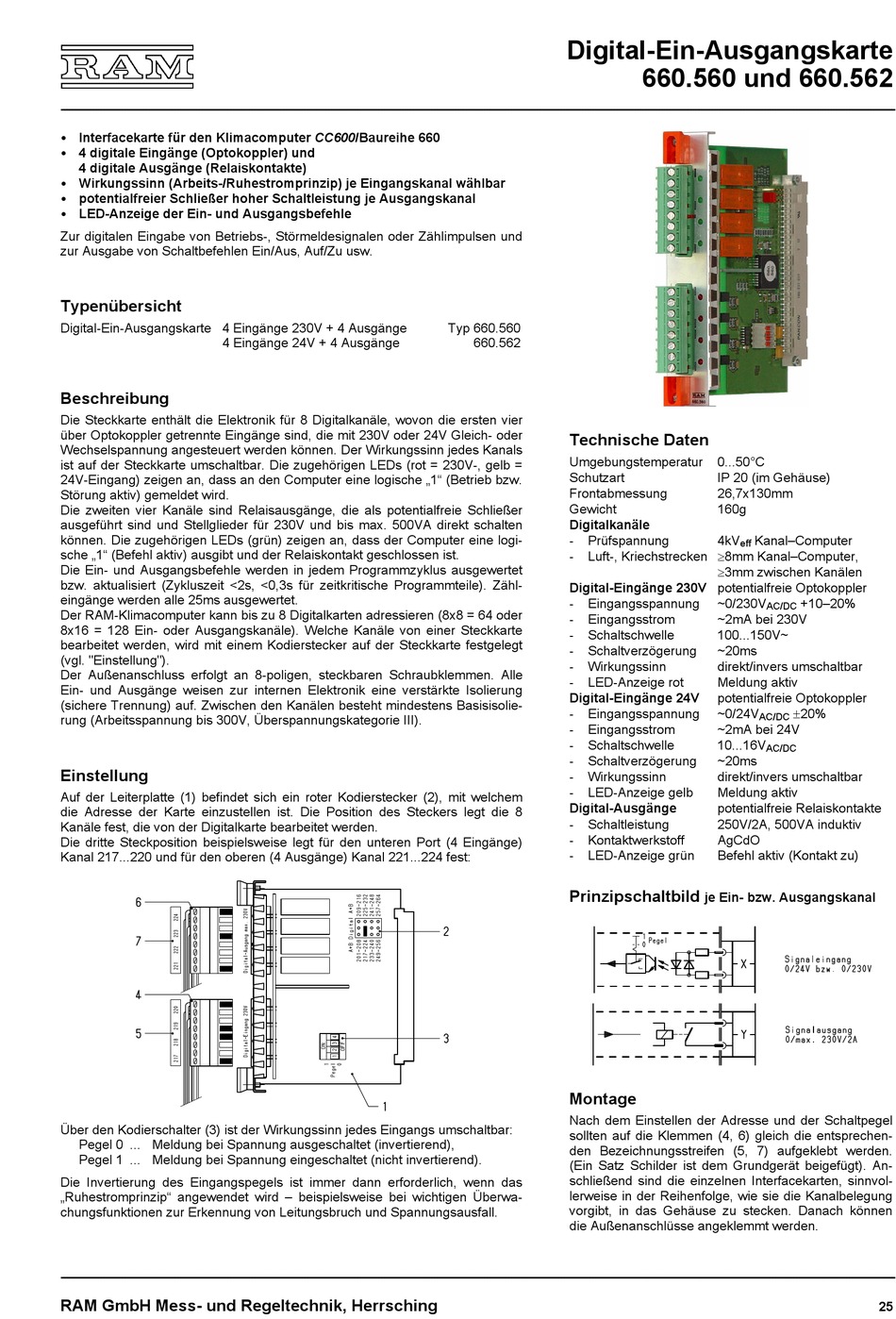

RAM CC600 Technische Beschreibung Seite 25

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
• Interfacekarte für den Klimacomputer CC600/Baureihe 660
• 4 digitale Eingänge (Optokoppler) und
4 digitale Ausgänge (Relaiskontakte)
• Wirkungssinn (Arbeits-/Ruhestromprinzip) je Eingangskanal wählbar
• potentialfreier Schließer hoher Schaltleistung je Ausgangskanal
• LED-Anzeige der Ein- und Ausgangsbefehle
Zur digitalen Eingabe von Betriebs-, Störmeldesignalen oder Zählimpulsen und
zur Ausgabe von Schaltbefehlen Ein/Aus, Auf/Zu usw.
Typenübersicht
Digital-Ein-Ausgangskarte 4 Eingänge 230V + 4 Ausgänge
4 Eingänge 24V + 4 Ausgänge
Beschreibung
Die Steckkarte enthält die Elektronik für 8 Digitalkanäle, wovon die ersten vier
über Optokoppler getrennte Eingänge sind, die mit 230V oder 24V Gleich- oder
Wechselspannung angesteuert werden können. Der Wirkungssinn jedes Kanals
ist auf der Steckkarte umschaltbar. Die zugehörigen LEDs (rot = 230V-, gelb =
24V-Eingang) zeigen an, dass an den Computer eine logische „1" (Betrieb bzw.
Störung aktiv) gemeldet wird.
Die zweiten vier Kanäle sind Relaisausgänge, die als potentialfreie Schließer
ausgeführt sind und Stellglieder für 230V und bis max. 500VA direkt schalten
können. Die zugehörigen LEDs (grün) zeigen an, dass der Computer eine logi-
sche „1" (Befehl aktiv) ausgibt und der Relaiskontakt geschlossen ist.
Die Ein- und Ausgangsbefehle werden in jedem Programmzyklus ausgewertet
bzw. aktualisiert (Zykluszeit <2s, <0,3s für zeitkritische Programmteile). Zähl-
eingänge werden alle 25ms ausgewertet.
Der RAM-Klimacomputer kann bis zu 8 Digitalkarten adressieren (8x8 = 64 oder
8x16 = 128 Ein- oder Ausgangskanäle). Welche Kanäle von einer Steckkarte
bearbeitet werden, wird mit einem Kodierstecker auf der Steckkarte festgelegt
(vgl. "Einstellung").
Der Außenanschluss erfolgt an 8-poligen, steckbaren Schraubklemmen. Alle
Ein- und Ausgänge weisen zur internen Elektronik eine verstärkte Isolierung
(sichere Trennung) auf. Zwischen den Kanälen besteht mindestens Basisisolie-
rung (Arbeitsspannung bis 300V, Überspannungskategorie III).
Einstellung
Auf der Leiterplatte (1) befindet sich ein roter Kodierstecker (2), mit welchem
die Adresse der Karte einzustellen ist. Die Position des Steckers legt die 8
Kanäle fest, die von der Digitalkarte bearbeitet werden.
Die dritte Steckposition beispielsweise legt für den unteren Port (4 Eingänge)
Kanal 217...220 und für den oberen (4 Ausgänge) Kanal 221...224 fest:
Über den Kodierschalter (3) ist der Wirkungssinn jedes Eingangs umschaltbar:
Pegel 0 ... Meldung bei Spannung ausgeschaltet (invertierend),
Pegel 1 ... Meldung bei Spannung eingeschaltet (nicht invertierend).
Die Invertierung des Eingangspegels ist immer dann erforderlich, wenn das
„Ruhestromprinzip" angewendet wird – beispielsweise bei wichtigen Überwa-
chungsfunktionen zur Erkennung von Leitungsbruch und Spannungsausfall.
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
RAM GmbH Mess- und Regeltechnik, Herrsching
Digital-Ein-Ausgangskarte
Typ 660.560
660.562
Technische Daten
Umgebungstemperatur
Schutzart
Frontabmessung
Gewicht
Digitalkanäle
- Prüfspannung
Luft-, Kriechstrecken 8mm Kanal–Computer,
-
Digital-Eingänge 230V potentialfreie Optokoppler
- Eingangsspannung
- Eingangsstrom
- Schaltschwelle
- Schaltverzögerung
- Wirkungssinn
- LED-Anzeige rot
Digital-Eingänge 24V
- Eingangsspannung
- Eingangsstrom
- Schaltschwelle
- Schaltverzögerung
- Wirkungssinn
- LED-Anzeige gelb
Digital-Ausgänge
- Schaltleistung
- Kontaktwerkstoff
- LED-Anzeige grün
Prinzipschaltbild
Montage
Nach dem Einstellen der Adresse und der Schaltpegel
sollten auf die Klemmen (4, 6) gleich die entsprechen-
den Bezeichnungsstreifen (5, 7) aufgeklebt werden.
(Ein Satz Schilder ist dem Grundgerät beigefügt). An-
schließend sind die einzelnen Interfacekarten, sinnvol-
lerweise in der Reihenfolge, wie sie die Kanalbelegung
vorgibt, in das Gehäuse zu stecken. Danach können
die Außenanschlüsse angeklemmt werden.
660.560 und 660.562
0...50°C
IP 20 (im Gehäuse)
26,7x130mm
160g
4kV Kanal–Computer
eff
3mm zwischen Kanälen
~0/230V +10–20%
AC/DC
~2mA bei 230V
100...150V~
~20ms
direkt/invers umschaltbar
Meldung aktiv
potentialfreie Optokoppler
20%
~0/24V
AC/DC
~2mA bei 24V
10...16V
AC/DC
~20ms
direkt/invers umschaltbar
Meldung aktiv
potentialfreie Relaiskontakte
250V/2A, 500VA induktiv
AgCdO
Befehl aktiv (Kontakt zu)
je Ein- bzw. Ausgangskanal
25
