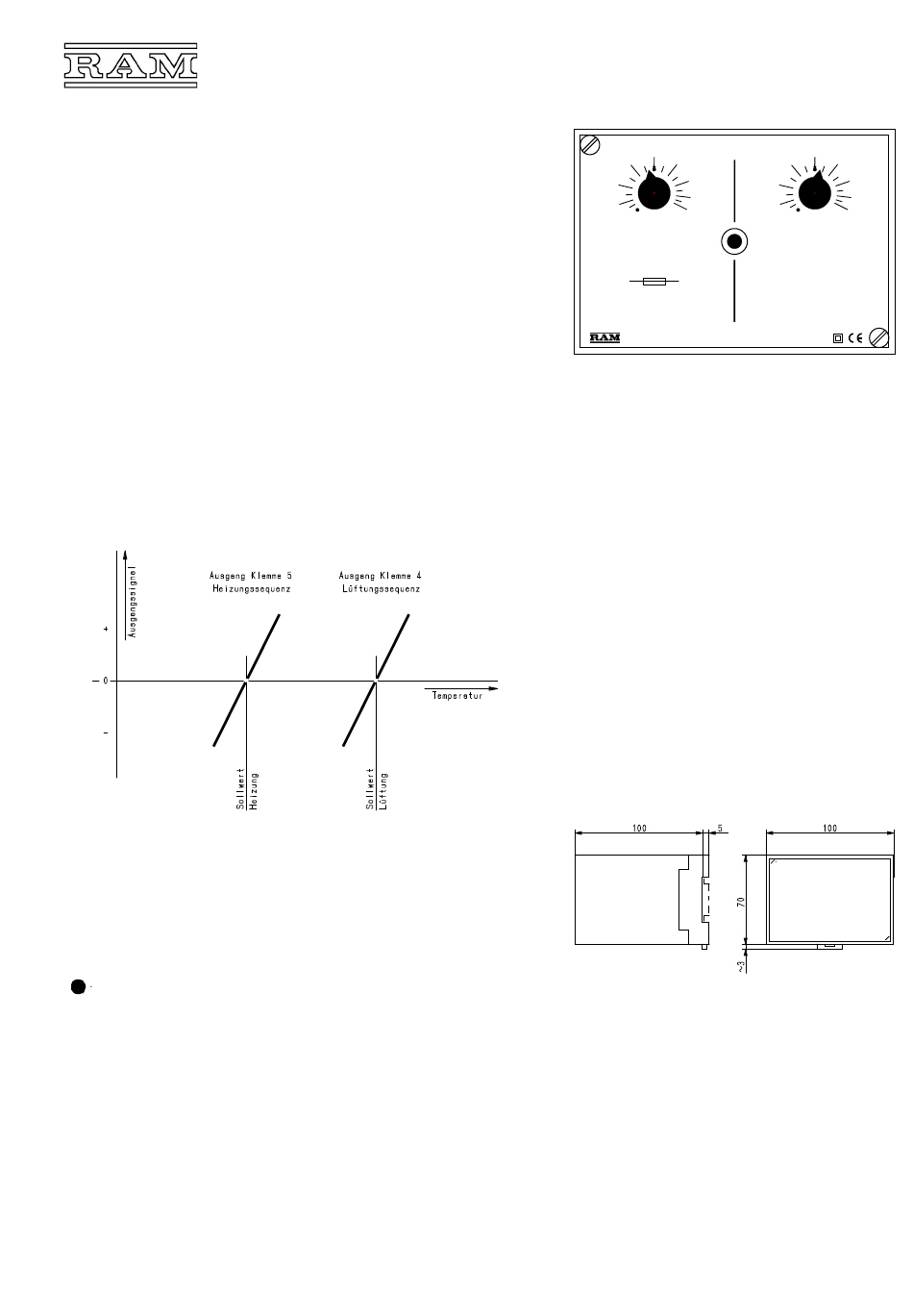

Grundgerät für Temperatur-Sequenzregelungen
getrennte Steuerausgänge für Heizungs- und Lüftungsstufen
Ansteuerung von maximal 6 Ausgangsstufen nach Bedarf
Sollwertbereiche –15...+60°C
In Verbindung mit Ausgangsstufen zur mehrstufigen Gewächshausregelung mit
separat einstellbarem Sollwert für Heizung und Lüftung.
Beschreibung
Der Sequenzregler enthält zwei Messbrücken mit einem gemeinsamen Tempe-
raturfühler und getrennten Sollwerteinstellern, ferner die Stromversorgung für
vier bis sechs Ausgangsstufen - je nach Stromaufnahme, Gesamtbelastung
des Sequenzreglers max. 300mA.
In den beiden Messbrücken wird der Istwert der Temperatur mit dem jeweils
eingestellten Sollwert verglichen. Die verstärkten Brückensignale steuern die
zugehörigen Ausgänge, entsprechend der an den Ausgangsstufen eingestell-
ten Funktionsfolge, in Sequenz an.
An der Gerätefront befinden sich die beiden Sollwerteinsteller sowie eine LED
zur Betriebsanzeige. Die eingebaute Netzsicherung ist bei abgezogenem Reg-
ler von der Geräteunterseite zugänglich.
An den Sequenzregler sind Fernversteller für Heizungs- und Lüftungssollwert
sowie ein Anzeigegerät zur Temperaturanzeige anschließbar.
Einstellung
Aus dem Diagramm sind die Bedeutung der Sollwerteinstellung und der
entsprechende Verlauf der Steuersignale ersichtlich.
Bei Anschluss eines Sollwertfernverstellers ist der entsprechende Reglersoll-
wert auf Marke (20°C) zu stellen!
Die Justierpunkte der einzelnen Ausgänge bezogen auf den Sequenzregler-
sollwert werden an den Ausgangsstufen eingestellt.
LED-Anzeige
Betriebsanzeige, leuchtet bei intakter Stromversorgung.
Mögliche Fehlerursachen: Netzspannung fehlt, Netzsicherung im
Regler defekt, Überlastung der Stromversorgung.
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
16.12.13
RAM GmbH Mess- und Regeltechnik, Herrsching
Doppel-Sequenzregler
440.511
20
30
10
40
0
50
-10
60
°C
Sollwert - Heizung
0,05A träge
GmbH Mess- und Regeltechnik Herrsching
Ausschreibungstext

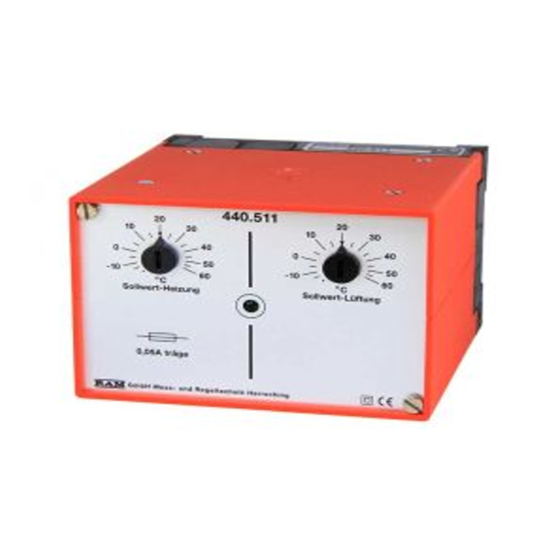

RAM-Doppel-Sequenzregler Typ 440.511.
Elektronisches Grundgerät für mehrstufige Gewächs-
hausregelungen in Verbindung mit Ausgangsstufen. Mit
separatem Heizungs- und Lüftungssollwert und An-
schluss für Fernversteller und Istwertanzeiger.
Kunststoff-Steckgehäuse 70x100x105mm für Aufbau-
montage und Fronteinbau.
Sollwertbereiche –15...+60°C.
Netzanschluss 230V~, Schutzart IP 40.
Technische Daten
Netzanschluss
230V±10%, 50/60Hz, ca. 8VA
Umgebungstemperatur
0...60°C
Schutzart
IP 40, schutzisoliert
Gewicht
760g
Einstellbereiche
- Sollwert – Heizung
–15...+60°C
- Sollwert – Lüftung
–15...+60°C
Ausgang
±5V/±12V, max. 300mA
- Stromversorgung
- Steuersignale
15mV/K
Maßbild
Montage
Die Geräte sind für Wandaufbau und Fronteinbau ge-
eignet. Wandaufbau ist durch Aufschnappen auf eine
35mm-Tragschiene oder durch Schraubbefestigung
möglich. Für Fronteinbau ist ein Montagezubehör Typ
999.401 erforderlich.
Die einzelnen Module einer Sequenzregelung sind in
unmittelbarer Nähe, vorzugsweise nebeneinander auf-
zubauen. Hierfür liegen den Ausgangsstufen vorkon-
fektionierte Drähte zur Querverbindung bei.
440.511
20
30
10
40
0
50
-10
60
°C
Sollwert - Lüftung
