RAM 431.011 Kurzanleitung

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
• Temperaturregler mit Dreipunktausgang, PI-Verhalten
• universell einstellbare Temperaturbegrenzung
• Sollwertbereich für Haupt- und Begrenzungsfunktion –15...+60°C
Zur stetigen Temperaturregelung durch Ansteuern eines Stellgliedes mit rever-
sierbarem Stellmotor, insbesondere zur Raumtemperaturregelung mit Zuluft-
Minimalbegrenzung, Vorlauf-Maximalbegrenzung u. Ä.
Beschreibung
Der Regler besitzt einen Dreipunktausgang mit elektronischer PI-Rückführung
zur Ansteuerung eines Stellgliedes mit reversierbarem Stellmotor. Er vergleicht
Soll- und Istwert der Temperatur am Hauptfühler und verstellt schrittweise das
angeschlossene Stellglied, bis die Abweichung innerhalb der Schaltschwellen
liegt. Erreicht die Temperatur am Begrenzungsfühler den eingestellten Minimal-
bzw. Maximalwert, übernimmt der Begrenzungsfühler die Regelung (absolute
Begrenzung).

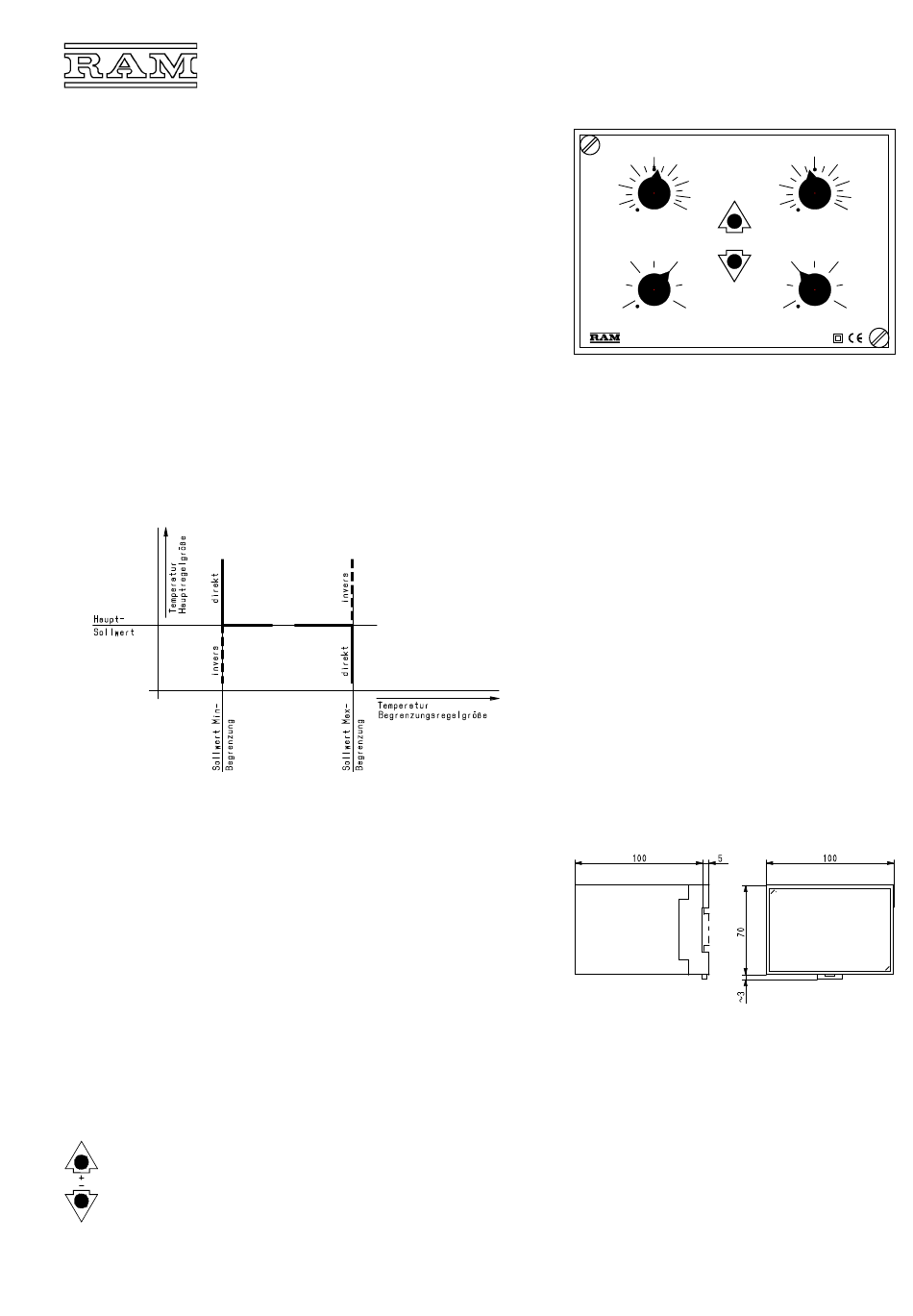

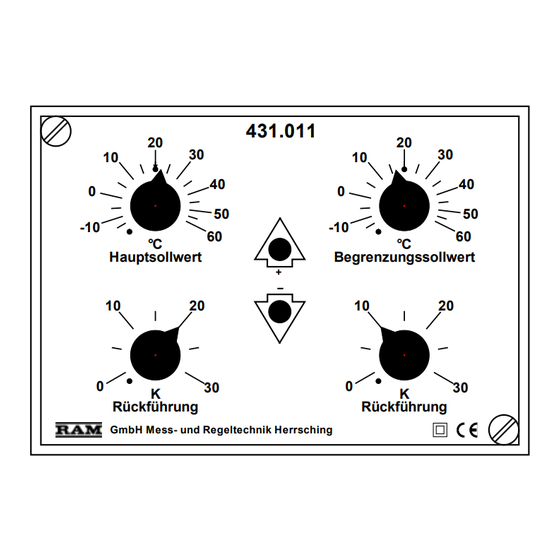

An der Gerätefront befinden sich getrennte Einstellknöpfe für Haupt- und Be-
grenzungsfunktion, ferner LEDs zur Anzeige des Reglerbefehls wärmer-kälter.
Funktion und Wirkungssinn der Begrenzung werden bei abgezogenem Regler
von der Geräteunterseite eingestellt.
An den Regler sind ein Sollwertfernversteller sowie Anzeigegeräte zur Tempe-
raturanzeige anschließbar.
Einstellung
Bei Anschluss eines Sollwertfernverstellers ist der Hauptsollwert des Reglers
auf Marke (20°C) zu stellen!
Einstellung der Begrenzung
Der Begrenzungssollwert legt den Einsatzpunkt der Begrenzung fest. Funktion
und Wirkungssinn werden an dem Schiebeschalter "Begrenzung" im Geräte-
innern gewählt:
Min - Max ... Funktion als Minimal- bzw. Maximalbegrenzung,
direkt - invers ... Wirkungssinn der Begrenzung.
Die erforderliche Einstellung hängt davon ab, wie sich die Temperatur am Be-
grenzungsfühler im Vergleich zu der am Hauptfühler ändert. Steigt sie nach
Verstellen des Stellgliedes am Hauptfühler an und die Temperatur
am Begrenzungsfühler steigt ebenfalls - direkter Wirkungssinn,
am Begrenzungsfühler sinkt hingegen
Anpassung an die Regelstrecke
Die Rückführung (P-Bereich Xp der PI-Rückführung) dient zur Stabilisierung
des Haupt- bzw. Begrenzungsregelkreises.
Einstellrichtwert für Raum- und Abluftregelung etwa Xp=20...30K, für Zuluft-
und Vorlaufregelung (Begrenzung) etwa Xp=10K.
(Diese Richtwerte gelten für ~2min Motorlaufzeit. Für einen Stellmotor mit grö-
ßerer Laufzeit ist ein entsprechend kleinerer Wert einzustellen.)
LED-Anzeige
Regler verlangt höhere Temperatur
(Heizung Auf bzw. Kühlung Zu)
Regler verlangt niedrigere Temperatur
(Heizung Zu bzw. Kühlung Auf)
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
16.12.13
RAM GmbH Mess- und Regeltechnik, Herrsching
- inverser Wirkungssinn.
Dreipunkt-PI-Regler
431.011
20
30
10
40
0
50
-10
60
°C
Hauptsollwert
+
–
10 20
0
30
K
Rückführung
GmbH Mess- und Regeltechnik Herrsching
Ausschreibungstext
RAM-Dreipunkt-PI-Regler Typ 431.011.
Elektronischer Temperaturregler mit universeller Be-
grenzung, LED-Anzeige und Anschluss für Fernver-
steller und Istwertanzeiger.
Kunststoff-Steckgehäuse 70x100x105mm für Aufbau-
montage und Fronteinbau.
Sollwertbereiche –15...+60°C.
Netzanschluss 230V~, Schutzart IP 40.
Technische Daten
Netzanschluss 230V±10%, 50/60Hz, ca. 3VA
Umgebungstemperatur 0...60°C
Schutzart IP 40, schutzisoliert
Gewicht 570g
Einstellbereiche
- Hauptsollwert –15...+60°C
- Rückführung Xp=0...30K
- Begrenzungssollwert –15...+60°C
- Rückführung Xp=0...30K
Ausgang potentialfreier Relaiskontakt
- Schaltleistung 250V/500VA induktiv
±0,3K
- Schaltschwelle
- Rückführung PI, Nachstellzeit Tn=10min
Maßbild
Montage
Die Geräte sind für Wandaufbau und Fronteinbau ge-
eignet. Wandaufbau ist durch Aufschnappen auf eine
35mm-Tragschiene oder durch Schraubbefestigung
möglich. Für Fronteinbau ist ein Montagezubehör Typ
999.401 erforderlich.
431.011
20
30
10
40
0
50
-10
60
°C
Begrenzungssollwert
10 20
0
30
K
Rückführung
